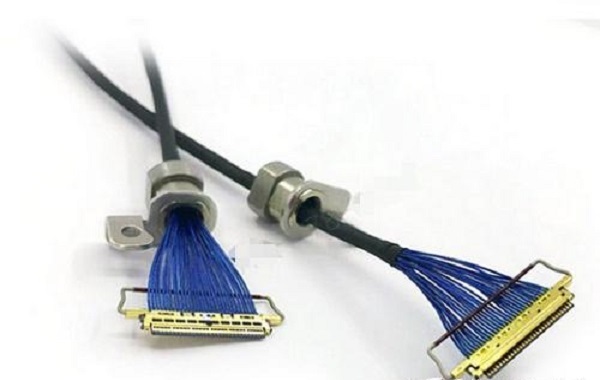

在高速信号传输的世界里，阻抗就像赛道的宽度：设计得当，信号畅通无阻；设计不当，即便线缆再细再美观，也会频频“堵车”。在空间极度受限的设备中，极细同轴线束（Micro
Coaxial
Cable）已成为连接主板、显示模组、摄像头等高速接口的首选。本文将解析这种外径不到一毫米的信号高速公路的常见阻抗值，以及不同阻抗在应用中的差异与选择策略。
一、极细同轴线束是什么？
极细同轴线（Micro Coaxial

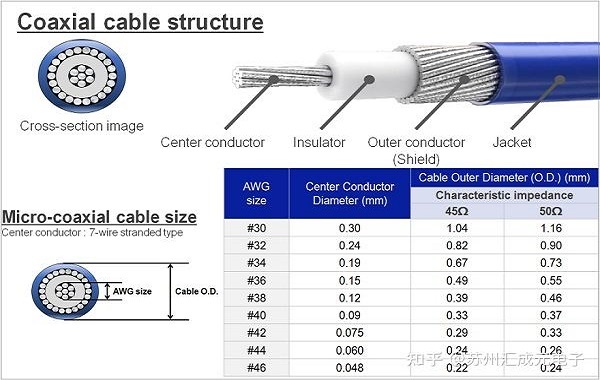

Cable）是一种外径通常小于1毫米的同轴电缆。其内部结构仍包含内导体、绝缘层、屏蔽层和外护套，但通过精细制造工艺，将尺寸压缩到极限。这种线束在狭小空间内布线灵活，同时具备良好的抗干扰能力和信号完整性。它广泛应用于笔记本转轴、可折叠手机、医疗内窥镜、工业检测探头及机器人关节等高精密设备中。
二、为什么要关注阻抗值？
在高速信号传输中，阻抗匹配就像高速公路的车道宽度。如果阻抗设计不匹配，就会产生信号反射与衰减，即“交通拥堵”。特性阻抗的稳定性直接影响信号完整性、传输速率和系统的电磁兼容性能。极细同轴线的制造商通过调整内导体直径、绝缘材料的介电常数以及屏蔽结构，实现目标阻抗值的精准控制。
三、常见阻抗值及应用
• 45欧姆：较低阻抗，适用于需要更高电流承载能力或特殊接口设计，常用于一些高速接口或视频链路。
• 50欧姆：最常见阻抗类型，适用于多数高速数据和射频信号传输，如USB 3.0摄像头模组、笔记本显示连接线及医疗设备。
• 60-85欧姆：偏高阻抗，电容低，适合长距离或超高速信号传输，如LVDS、MIPI D-PHY、SerDes等接口，制造精度要求高，成本较高。
• 75欧姆：在极细同轴线中不如前几类常见，但在特定视频传输（如工业摄像机、医疗成像）中仍有应用，传输损耗较小，适合高频视频信号。
四、如何选择合适的阻抗？
• 短距离、成本敏感项目：45欧姆或50欧姆均可，但50欧姆更通用。
• 长距离、高速或高精度场景：建议选择60-85欧姆，以保证信号完整性。
• 特定视频系统：若标准要求，75欧姆仍是稳定可靠的选择。
极细同轴线束的常见阻抗值包括45欧姆、50欧姆、60-85欧姆和75欧姆。不同阻抗适用于不同场景，没有绝对优劣。结合接口标准、信号速率、布线距离及预算选择合适阻抗，才能确保高速信号传输既稳定又高效，为微型设备的性能提供可靠保障。
