高分辨率笔记本液晶屏的高速互连方案：极细同轴线束应用

在高分辨率液晶屏笔记本中，信号传输对线束要求极高。随着屏幕分辨率提升至 2K、4K 或更高，数据传输速率显著增加，任何电磁干扰（EMI）都可能导致画面闪烁、雪花点或颜色异常。在有限空间内有效抑制 EMI，成为确保图像清晰与系统稳定的关键。Micro coaxial cable（极细同轴线束）以其优异的抗干扰性能和高带宽传输能力，成为笔记本内部高速信号传输的理想选择。

---

一、EMI 产生原因

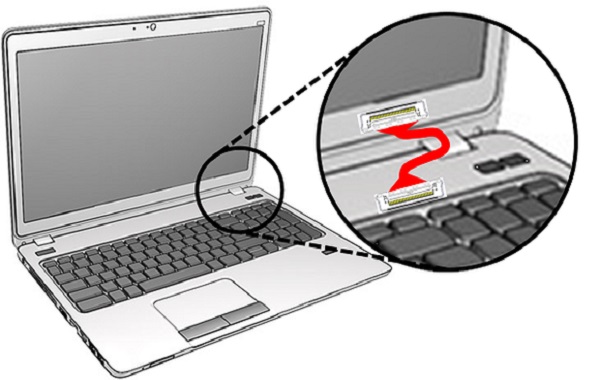

液晶屏信号通常通过高速差分通道传输，而主板与屏幕之间使用的极细同轴线束在高频高速环境下，容易受到线束间耦合、弯折导致的阻抗不连续以及外部电磁场的影响。这些因素共同作用，形成 EMI 干扰，从而影响显示效果。理解 EMI 产生的来源，是科学设计线束结构和优化布线布局的前提。

---

二、极细同轴线束的优势

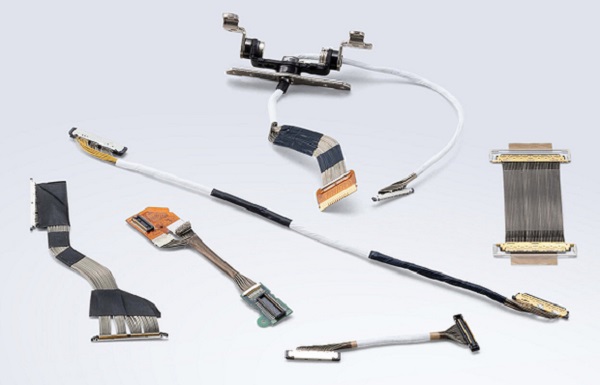

Micro coaxial cable 拥有独立屏蔽层和精确阻抗控制，可显著减少串扰和外部干扰。它直径极细、重量轻、柔性好，能够适应笔记本狭小空间和频繁弯折的需求，同时支持高带宽传输，满足 120Hz 或 144Hz 等高刷新率显示要求。此外，极细同轴线束轻薄化特性与现代笔记本设计相匹配，兼顾性能与轻薄便携外观，为高分辨率屏幕提供稳定、可靠的信号传输保障。

---

三、EMI 抑制的关键手段

提升笔记本液晶屏信号完整性，可从屏蔽层优化、阻抗控制、合理走线布局和滤波接地等方面入手。采用多层或双编织屏蔽，提高抗干扰能力；确保生产过程中阻抗一致性，减少信号反射和失真；合理规划线束走线路径，避免与高功率电源线平行布置；在接口处加入滤波器并保证低阻抗接地，从而全面降低 EMI 对显示质量的影响。

---

在高分辨率笔记本液晶屏中，极细同轴线束不仅提供紧凑、高柔性的布线方案，还通过科学的屏蔽结构和精确阻抗控制，有效抑制 EMI 干扰，保证高速信号传输的完整性与稳定性。合理选型与设计 micro coaxial cable，是提升显示效果和用户体验的重要手段。
