随着电子设备向轻薄化和高速化发展，极细同轴线（micro coaxial
cable）在精密连接领域的应用日益广泛。尤其是在高频信号传输场景下，对极细同轴线束的信号测试显得尤为重要。本文将重点解析极细同轴线束的信号测试关键指标，并介绍高性能连接器
I-PEX 20680-060T-01 的特点。
一、极细同轴线束信号测试的关键指标
极细同轴线凭借超小直径和优异屏蔽性能，广泛应用于高清摄像头、移动设备、医疗仪器等高端电子产品中。在进行信号测试时，应关注以下指标：
• 插入损耗（Insertion Loss）：表示信号通过线束时的能量衰减，数值越低，信号质量越高。
• 回波损耗（Return Loss）：反映信号被反射回源头的程度，回波损耗越高，信号传输越稳定。
• 串扰（Crosstalk）：多线束环境下，相邻线束间的信号干扰情况，低串扰意味着信号更纯净。
• 阻抗匹配：连接器与线缆阻抗一致，可降低信号反射和传输损耗，保证信号完整性。
• 耐环境性（Environmental Resistance）：包括温度、湿度和机械振动等环境因素对信号性能的影响，优质线束应具备良好耐受性。
• 传输延迟（Propagation Delay）：信号从输入端传输到输出端所需的时间，延迟越小，越适合高速数据传输需求。
二、I-PEX 20680-060T-01 连接器简介

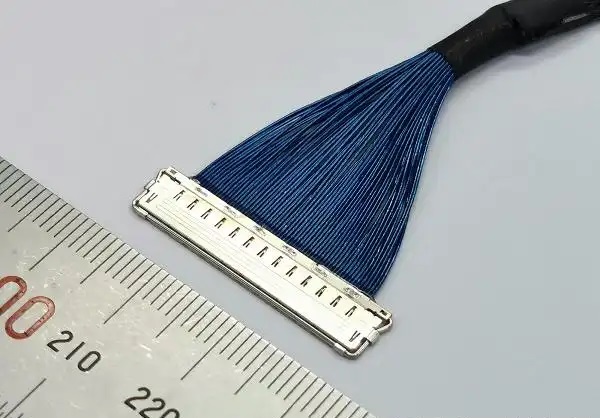

I-PEX 20680-060T-01 是 I-PEX 公司推出的极细同轴连接器，属于 CABLINE®-CA II 系列，专为高速信号传输设计。它被广泛应用于高清摄像头、移动设备及医疗仪器等高端电子产品中。
产品规格与特点
• 接点间距：0.4 mm
• 针脚数：60 针
• 适配线缆规格：支持 AWG #38 至 #46 的极细同轴线
• 插拔方式：水平插拔设计
• 最大高度：1.10 mm
• 屏蔽设计：采用 ZenShield® 技术，提供优异电磁兼容性（EMC）
• 锁扣机制：机械式锁扣罩，防止连接器未完全插合或脱落
• 传输速率：支持高达 20 Gbps/lane 数据传输速率，适用于 Thunderbolt 3 等高速接口
极细同轴线束在现代高端电子设备中扮演着关键角色，而科学的信号测试是保障其性能的核心。I-PEX 20680-060T-01 凭借卓越设计与性能，为极细同轴线束的高速、稳定传输提供了可靠保障。
