高速极细同轴线束设计指南：阻抗匹配与信号完整性

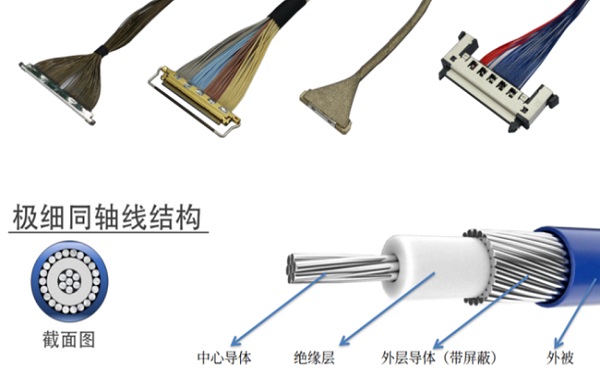

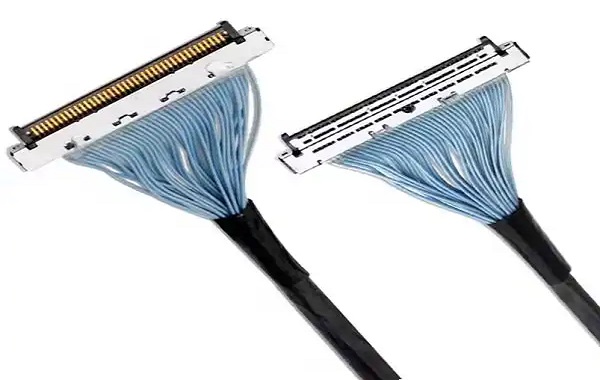

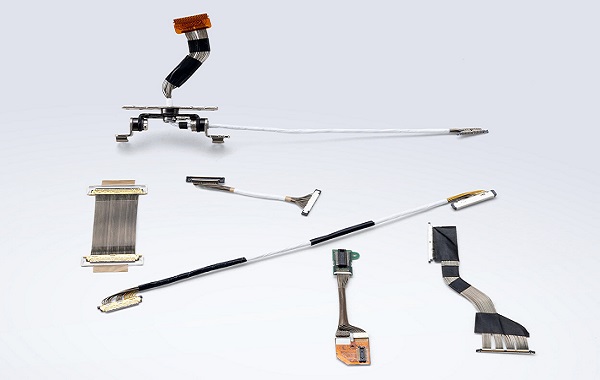

在高速信号传输设计中，极细同轴线束（Micro Coaxial Cable）以其优异的屏蔽性能和阻抗一致性，广泛应用于摄像模组、显示模组、5G通信及高速互连系统。然而，阻抗不匹配是这一应用中常被忽视的隐性风险。它不仅会影响信号完整性，还可能引发系统通信异常甚至失效。
本文将从阻抗不匹配的后果、原因及解决策略三个方面进行解析，帮助工程师有效提升高速线束设计可靠性。

---

一、阻抗不匹配的主要后果

阻抗不连续会对高速信号产生多方面影响。首先，信号反射和眼图闭合会导致波形失真，尤其是 MIPI D-PHY、LVDS、USB 3.x 和 DisplayPort 等高速接口容易受此影响。其次，阻抗不匹配会加剧 EMI/EMC 问题，多芯线束的共模干扰和串扰被放大，影响系统电磁兼容性。最后，它还会造成传输延迟与幅度衰减，信号到达时间不一致（skew），可能导致画面闪烁或图像错帧，在高速摄像或显示应用中尤为明显。

---

二、阻抗不匹配的常见原因

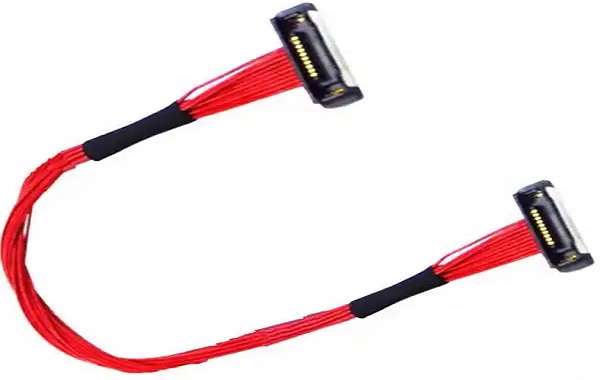

阻抗不匹配通常源自设计和装配环节。首先，同轴结构设计不当，如导体直径、介质厚度或屏蔽密度偏差，会直接改变特性阻抗。其次，加工装配误差，如压接、焊接或剥皮过度，也会破坏几何一致性。再次，连接器选型不匹配，部分微型连接器（如 Hirose、I-PEX 系列）对阻抗容差要求高。最后，PCB端匹配网络设计缺陷，如终端电阻不精确或走线过渡不良，也会导致整体阻抗不连续。

---

三、阻抗匹配的有效策略

解决阻抗不匹配需从设计到测试全流程优化。首先，保持线束结构一致性，严格控制导体、介质和屏蔽尺寸，并在样品阶段通过 TDR 测试验证阻抗连续性。其次，选用匹配的高精度连接器，并优化端接长度和压接深度，必要时采用阶梯焊接结构。再次，在PCB端通过控制走线宽度、介质厚度和差分间距，实现与线缆阻抗一致，并加设终端匹配电阻。最后，通过多层屏蔽、360°接地和测试验证闭环，降低共模干扰，确保信号完整性。

---

阻抗匹配是极细同轴线束高速传输的关键指标。通过结构控制、连接器与端接优化、PCB匹配设计以及全流程测试验证，工程师可以有效避免信号畸变和 EMI 问题，从源头保障高速互连系统的可靠性与稳定性，为产品量产提供充足的安全裕度。
