微型线束与 DF81D-50P-0.4SD 高密度互连方案

随着智能设备向轻薄紧凑方向发展，从手机、智能穿戴到汽车电子、工业机器人，系统内部的互连方式对空间利用和信号完整性提出了更高要求。HRS DF81D-50P-0.4SD 与微型同轴线结合，以其极小体积和高速传输能力，为这些高密度、高性能应用提供了可靠的技术支持。

---

一、DF81D-50P-0.4SD 特性与优势

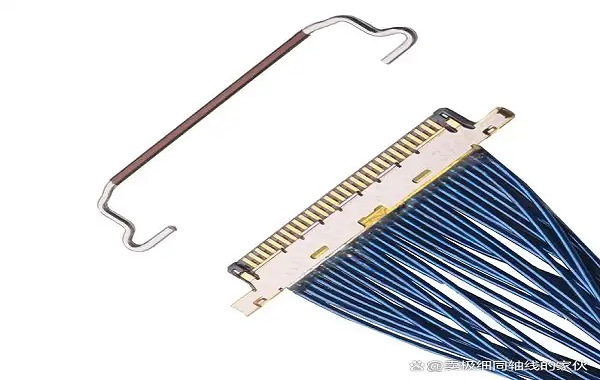

DF81D-50P-0.4SD 拥有 50 位点、0.4 mm 芯距设计，长度约 24.8 mm，厚度约 0.82 mm，极大节省系统内部空间。其标准传输速率高达 5.4 Gbps，可适配 eDP、MIPI 等高速接口，同时推荐支持 34–46 AWG 的微型同轴线。通过锁扣结构、金镀触点及增强屏蔽设计，实现高可靠性、抗振性和稳定信号传输，广泛应用于智能终端、车载电子和工业自动化场景。

---

二、微型同轴线的衰减特性

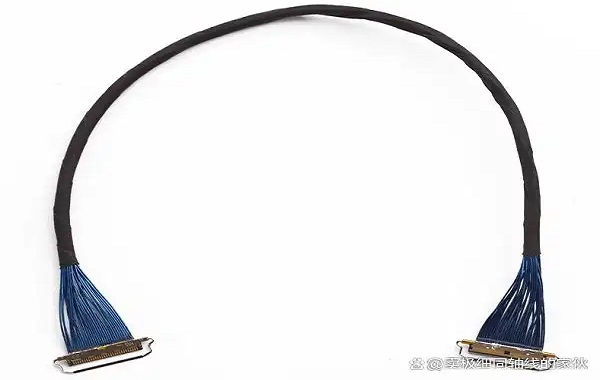

微型同轴线中心导体线规通常为 AWG 30–46，外径仅 0.22–1.16 mm，具备优良电磁屏蔽能力和柔性。在高频信号传输中，尽管频率上升会增加衰减，但短距离内仍能保持良好信号完整性。例如，在 DC–6 GHz 频率范围内，典型微型同轴线的插入损耗通常低于 3 dB，几十厘米的线缆即可满足高频短距离高速传输需求，保障数据稳定可靠。

---

三、微型线束与 DF81D-50P-0.4SD 的协同优势

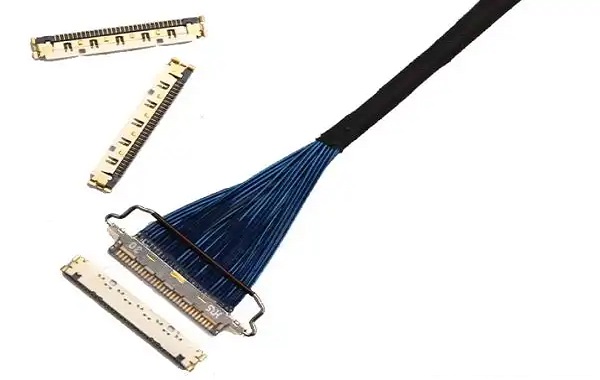

微型线束与 DF81D-50P-0.4SD 组合，可实现空间利用最大化，低轮廓设计和柔性线缆共同减少结构占用。高速传输能力与低插损线缆结合，有效维持信号完整性。锁扣设计与屏蔽优化保证可靠连接和抗干扰能力，为微型化、高频环境下的系统互连提供了理想解决方案。

---

DF81D-50P-0.4SD 与微型同轴线的结合，为现代电子产品的微型高速互连提供了“超薄、高速、低损耗”的理想方案。在短距离高速传输中，插入损耗低于 3 dB，信号稳定性和可靠性出色，适合智能终端、车载电子、工业自动化等高密度应用。

我是【苏州汇成元电子科技】，专注高速信号线束与极细同轴线设计与定制，为客户提供高可靠、高性能的高速互连方案。如需咨询或了解更多，请联系张经理：18913228573（微信同号）。
