USB3 工业相机柔性走线方案：UI-359x 极细同轴线束解析

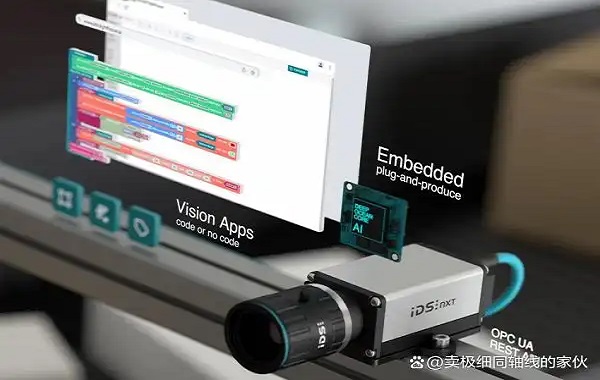

在机器视觉应用中，IDS UI-359x 系列 USB3 工业相机凭借高分辨率与高速数据传输能力，被广泛用于检测、测量和自动化系统。在实际项目中，工程师常常需要在有限空间或运动结构内完成相机布线，这对线束的柔性、稳定性和抗干扰能力提出了更高要求。此时，极细同轴线束（Micro Coaxial Cable）成为 USB3 工业相机柔性走线中的理想选择。

---

一、为什么 USB3 工业相机适合使用极细同轴线束

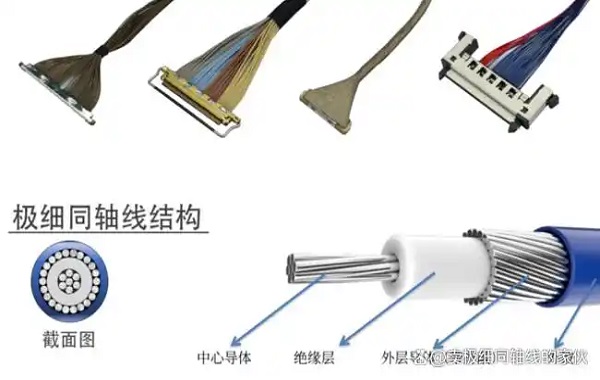

USB3 工业相机在高速数据传输过程中，对信号完整性极为敏感。如果线缆结构不合理，容易出现数据丢包、图像抖动甚至系统不稳定的问题。极细同轴线束采用同轴结构设计，能够有效抑制串扰和外部电磁干扰，保证高速信号的稳定传输。同时，其线径小、柔性好，便于在狭窄空间和复杂结构中布线，并具备良好的抗扭转和耐弯折能力，非常适合安装在滑轨、机械臂等存在持续运动的应用环境中。相比传统粗线缆，micro coax 在紧凑空间内更易实现可靠走线。

---

二、UI-359x 相机线束设计的关键要点

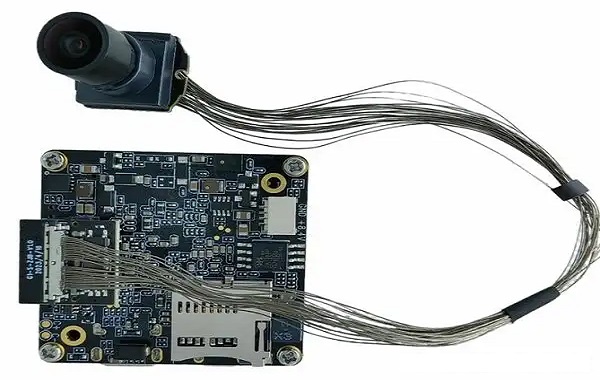

在为 UI-359x 系列相机设计线束方案时，需要综合考虑接口、供电、信号完整性和机械可靠性。USB3 接口需要与相机端稳定匹配，确保高速数据、供电以及触发 I/O 信号的可靠接入。在布线过程中，应合理区分高速信号与电源线路，避免相互干扰，并严格控制线束的弯曲半径，防止过度弯折导致性能衰减。同时，极细同轴线束的屏蔽层必须可靠接地，才能发挥良好的抗干扰效果。在线束走线路径中设置必要的固定点和缓冲结构，也有助于降低振动和拉力对线缆寿命的影响。

---

三、柔性走线的设计思路与实践

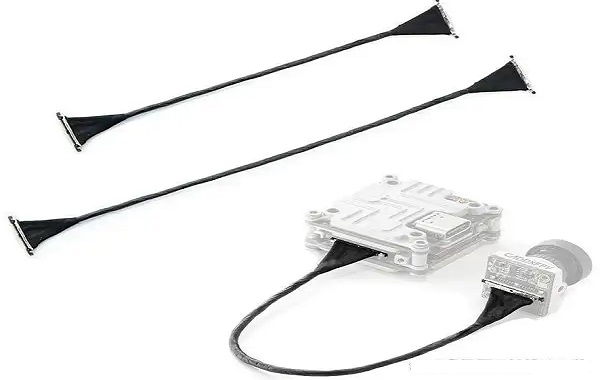

一个成熟的柔性走线方案，通常从整体路径规划开始，结合设备结构确定相机与主机之间的最佳走线路径。在此基础上，根据传输速率、柔性要求和使用环境选择合适规格的 micro coax 线材，并将高速信号线、电源线和控制线进行合理组合，外层增加柔性护套以提升整体耐用性。在线束关键位置采用导槽或夹具进行固定，可避免因重力或振动造成下垂或受力集中。最终，通过弯折寿命测试和高速传输测试验证方案稳定性，再投入实际应用或量产。

---

尽管 IDS 已于 2022 年宣布 UI-359x 系列相机停产，但在存量项目维护和设备改造中，该系列依然具有较高参考价值。总体来看，极细同轴线束能够同时满足高速传输、柔性走线和抗干扰等多方面需求，是 USB3 工业相机在紧凑空间和运动场景下的理想线束解决方案。通过合理的选型与设计，可以实现稳定、可靠且易维护的相机布线系统。
