高速系统中，为什么极细同轴线必须严格等长

在高速信号传输系统中，极细同轴线（Micro Coaxial Cable）因其出色的屏蔽性能、稳定的阻抗控制以及低串扰特性，被广泛应用于 AI 设备、摄像模组、AR/VR 终端和各类高速数据链路中。然而，在实际项目中，很多高速链路问题并非来自芯片或协议本身，而是源于线束层面的细节控制，其中线长一致性就是最容易被忽视、却又影响极大的关键因素。在高速、多通道并行传输场景下，即使极小的线长差异，也可能被放大为系统级的信号隐患。

---

一、线长不一致导致的时序偏差问题

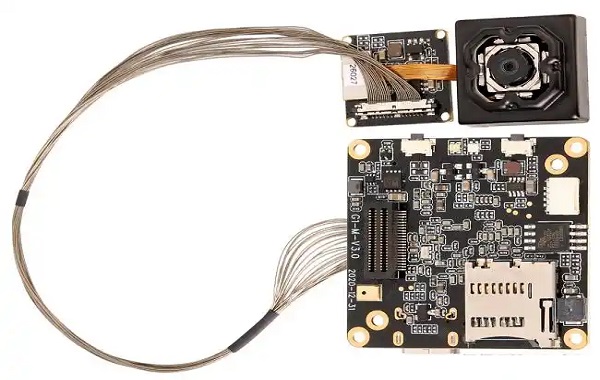

高速信号在极细同轴线中的传播速度通常为光速的约 70%～80%，这意味着信号对物理长度变化极其敏感。在多路并行接口中，如果不同通道的线长存在差异，就会引入传播时延不一致（Skew）。当速率达到数 Gbps 甚至更高时，哪怕只有几毫米的长度差，也可能产生皮秒级的时延偏差，直接破坏数据在接收端的时间对齐。这种问题在摄像头模组、AI 数据采集系统中尤为常见，表现为帧错位、数据抖动或间歇性丢包，且往往难以在早期发现。

---

二、差分信号失衡与抗干扰能力下降

在 MIPI、LVDS、SerDes 等高速差分系统中，极细同轴线通常成对使用，其设计初衷是通过严格的电气对称性来提升抗干扰能力。然而，当两根线的长度不一致时，差分信号将无法保持理想的相位与幅度匹配，部分差分能量会转化为共模噪声。这不仅削弱了系统对外界干扰的抑制能力，还会增加自身的电磁辐射水平，导致 EMI 指标恶化。在整机层面，这种问题往往直接体现在 EMC 测试难度增加，甚至需要重新修改线束或结构设计。

---

三、阻抗不连续与信号反射叠加

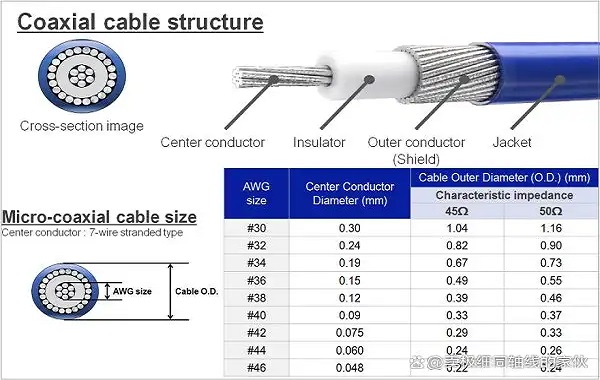

极细同轴线通常以 50Ω 或 45Ω 作为目标特性阻抗，以确保高速信号平稳传输。但在多段线缆或多接口连接的系统中，若线长不一致，往往会在连接器、过渡区或弯折处形成隐性的阻抗不连续点。当高速信号通过这些位置时，反射信号会与主信号叠加，造成回波噪声和抖动累积，最终表现为眼图收缩、抖动增加和误码率上升。相比单一链路问题，这类反射往往具有随机性，使系统调试更加困难。

---

极细同轴线的线长一致性，并不是锦上添花的优化项，而是高速信号系统稳定运行的基础条件之一。从前期设计阶段的布线路径规划，到线束制造过程中的长度公差控制，再到装配阶段的走线一致性管理，都应将匹配和一致作为核心原则。只有在物理层面把时延、阻抗和对称性控制到位，才能真正发挥极细同轴线在高速、低串扰应用中的性能优势。
