工业视觉高速传输方案解析：极细同轴线束应用

在工业视觉系统中，摄像模组是实现图像采集与分析的核心环节。随着分辨率、帧率和数据量的持续提升，模组的数据传输接口正经历从低速到高速的演变，目前常见接口包括USB3.0、GigE、Camera Link、CoaXPress、MIPI CSI、LVDS、SLVS-EC、HDMI、DisplayPort和PCIe等多种方案，它们在带宽、传输距离、抗干扰能力和线缆匹配方式上各有特点。选择合适的接口和线束，是确保工业视觉系统稳定运行的关键。

---

一、主流高速接口的性能特点

USB3.0带宽可达5Gbps，成本低且兼容性好，适合中速工业相机；GigE传输距离可达100米，适合多摄像头分布式系统；Camera Link接口稳定但线缆较粗；CoaXPress带宽高、可远距离传输，是高端视觉系统主流；MIPI CSI用于嵌入式和AI视觉模组，速度快但对信号完整性要求高；LVDS/SLVS-EC适合短距离高速传输；HDMI/DisplayPort主要用于显示传输，部分定制相机采用；PCIe直通CPU/GPU，延迟低，适合AI和高性能计算场景。随着数据速率提升，传统排线和铜线束难以满足高速传输需求。

---

二、极细同轴线束的优势

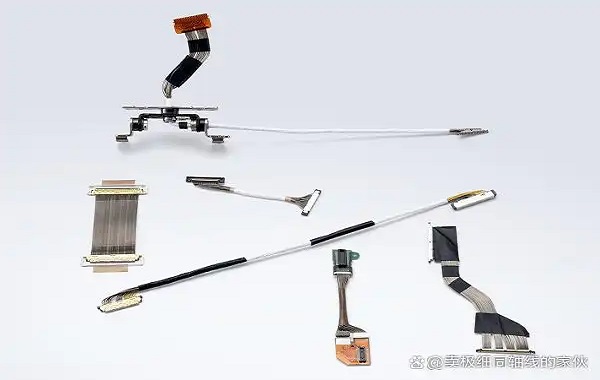

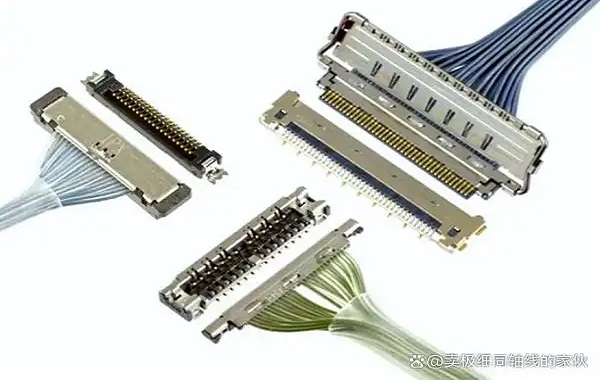

极细同轴线束由独立屏蔽的微型同轴单元组成，每一芯线具备独立屏蔽层，有效降低串扰和EMI干扰。它支持20GHz以上传输，匹配USB4、MIPI和CoaXPress等高速接口；线径轻薄，0.3~0.8mm之间，可在紧凑空间灵活布线；阻抗控制精确，保证高速数据不失真；屏蔽结构可靠，抗干扰能力强，在工业环境中表现出色。因此，极细同轴线束正逐步取代传统多芯线束，成为AI视觉模组、工业CCD、自动检测相机和医疗影像设备的首选传输方案。

---

三、接口与线束匹配的应用趋势

当前高速接口如MIPI、CoaXPress和PCIe对信号完整性要求极高，传统线束难以满足需求，而Micro Coax在保证高速信号稳定的同时，也满足模组小型化和轻量化设计，尤其在AI相机和工业自动化检测系统中已成为标准配置。随着高速接口标准升级，极细同轴线束在工业视觉系统中的应用比例将持续提升，它的高信号完整性、抗干扰能力和布线灵活性，使其成为高速传输的重要支撑技术。

---

工业摄像模组的核心竞争力正从分辨率和传感器性能向数据传输效率转移。极细同轴线束凭借高带宽、高信号完整性、柔韧性和抗干扰能力，正成为高速工业视觉系统不可或缺的传输方案。

我是【苏州汇成元电子科技】，长期专注于高速信号线束与极细同轴线束的设计与定制，致力于为客户提供稳定可靠的高速互连解决方案。如需了解更多或定制方案，欢迎联系张经理：18913228573（微信同号）。
