DisplayPort 2.1 高速解析：极细同轴线的关键作用

近年来，随着高分辨率显示器、VR设备和专业工作站的普及，视频接口标准持续演进。DisplayPort 2.1 的出现，将带宽能力提升至前所未有的高度，尤其支持 UHBR20（每通道 20 Gbps），对整条信号链提出了更高要求。在这种超高速传输环境下，线缆结构的重要性愈发凸显，极细同轴线束（micro coaxial cable）因其出色的高速传输性能和抗干扰能力，成为保证信号完整性和系统可靠性的关键选择。
本文将从 DP2.1 的高速挑战、极细同轴线的特点及其在实际应用中的价值三方面进行解析。

---

一、DP2.1 与 UHBR20 的高速挑战

DisplayPort 2.1 标准引入 UHBR10、UHBR13.5 和 UHBR20 三个速率等级，其中 UHBR20 的总带宽高达 80 Gbps。如此高速的数据传输对信号完整性、线缆损耗和抗干扰性能提出了极高要求。任何微小的反射、串扰或阻抗不匹配都可能导致信号质量下降，从而影响画面稳定性和刷新率表现。为此，VESA 推出了 DP80 认证线缆，用以确保在 UHBR20 模式下依然保持可靠传输。然而，实际测试显示，随着线缆长度增加或频率提高，信号损耗会显著增加，因此高速传输不仅依赖接口芯片，也取决于线缆本身的结构与性能。

---

二、极细同轴线束的特点

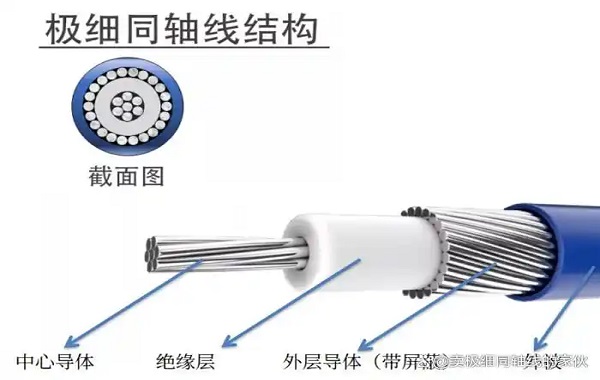

极细同轴线束是一种微型同轴结构线材，通常采用 AWG 40 或更细的导体，具备极低损耗、优良屏蔽特性和精准阻抗控制。它能够最大限度减少高频损耗，每根信号线都有独立屏蔽层，有效降低 EMI 和串扰，同时外径极细，非常适合笔记本、VR头显等空间受限设备的高密度布线。其频率响应稳定，即便在几十 Gbps 的传输速率下，也能保持优良信号完整性。相比传统双绞线或普通线束，极细同轴线在高速、高频环境下具备显著优势，是保证 DP2.1 UHBR20 性能的理想选择。

---

三、DP2.1 是否必须使用极细同轴线？

虽然极细同轴线并非唯一选择，但在追求 DP2.1 最高性能的场景下几乎是必备方案。例如 8K@60Hz 或 4K@240Hz 无压缩输出时，极细同轴线能够显著降低高频损耗、提升信号完整性，并确保系统通过 DP80 或未来 DP80LL 认证。对于运行在 UHBR10 或 UHBR13.5 模式、线缆较短或干扰较小的系统，普通高质量线束也能满足需求，但若希望设备具备更高信号裕量与未来扩展性，极细同轴线依然是首选。它能够在高速、高刷新、高分辨率状态下保证信号稳定可靠，是高带宽、高可靠性设备的稳妥设计策略。

---

在 DisplayPort 2.1 UHBR20 传输环境下，极细同轴线束（micro coaxial cable）并非唯一选择，但几乎是性能最优解。它能够显著降低高速传输中的信号衰减与干扰，让设备在高刷新、高分辨率状态下保持稳定可靠，同时适应有限空间的高密度布线需求。对于追求高性能、高可靠性或未来扩展性的设备制造商而言，采用极细同轴线束是一种稳妥且高效的设计策略。
