I-PEX 81461-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

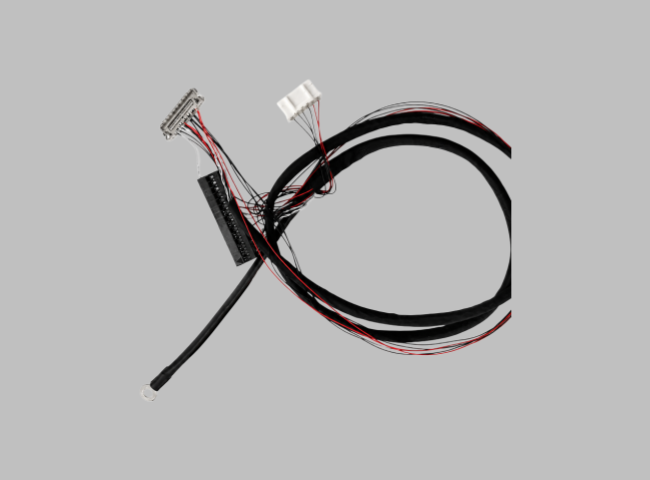

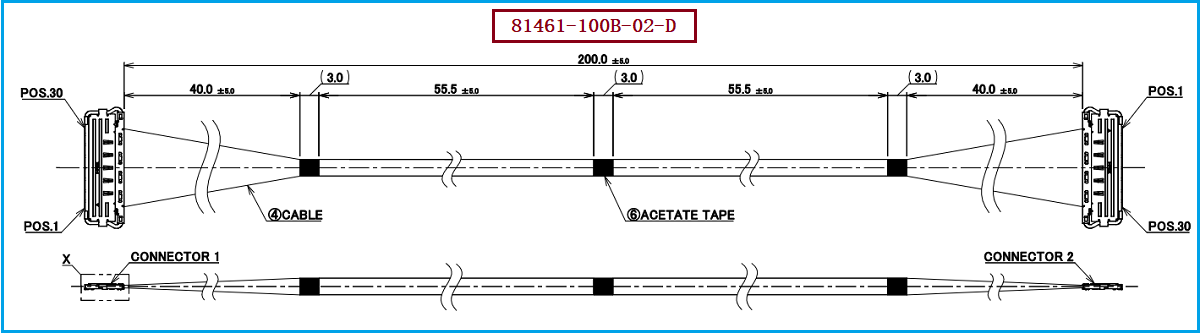

随着笔记本电脑、平板电脑、显示设备、VR/AR设备及其他高速电子产品不断向轻薄化、小型化发展，设备内部连接空间越来越有限，同时高速信号传输对线束的阻抗控制、屏蔽性能及连接可靠性提出了更高要求。本文介绍的产品为 I-PEX 81461-100B-02-D，属于 CABLINE®-CA II系列30PIN Micro-Coaxial极细同轴线束，采用AWG #40、50Ω极细同轴线材，标准长度约为200mm，连接器采用高密度0.4mm Pitch结构。该产品线材端配套连接器型号为 20680-030T-01，连接器规格为 30PIN、0.4MM间距。对于工程师而言，这类结构能够在有限PCB及设备内部空间中实现多通道信号连接；对于采购人员而言，明确产品料号/型号、连接器型号、PIN数和间距等关键参数，有利于进行规格确认、供应商比对及国产替代方案评估。

工程师在选择极细同轴线束时，经常会关注一个问题：极细同轴线能承受的最大电流是多少？ 实际上，极细同轴线的允许电流并不存在一个脱离具体线径、结构和使用条件的统一最大值。针对CABLINE®-CA II平台，I-PEX官方资料根据不同线材规格给出了相应的额定电流能力，其中Micro-Coaxial Cable的电流能力会随AWG规格变化；而本文对应的 I-PEX 81461-100B-02-D采用AWG #40 Micro-Coaxial Cable，因此实际工程选型时应以对应AWG #40线材及具体线束结构的额定电流资料为依据，而不能简单套用其他AWG规格的数值。尤其需要注意，额定电流与瞬时可承受电流、耐压测试值并不是同一个概念，实际允许电流还会受到导体温升、环境温度、线束排列密度、散热条件、持续工作时间以及连接器端子额定能力等因素影响。因此，如果客户需要将该线束用于电源或混合信号场景，建议在正式设计阶段结合具体负载电流和温升要求进行验证，而不是仅凭AWG #40这一参数判断最大电流。

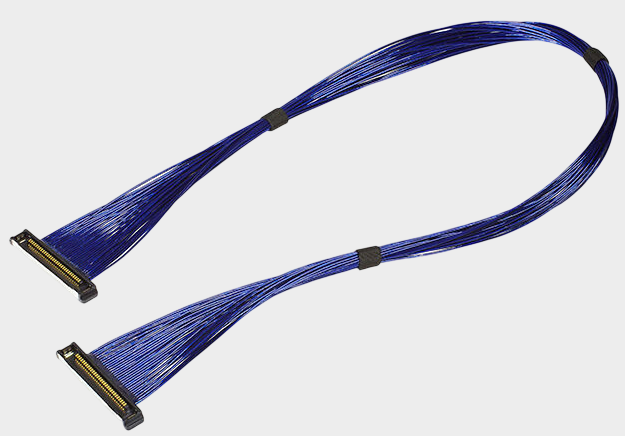

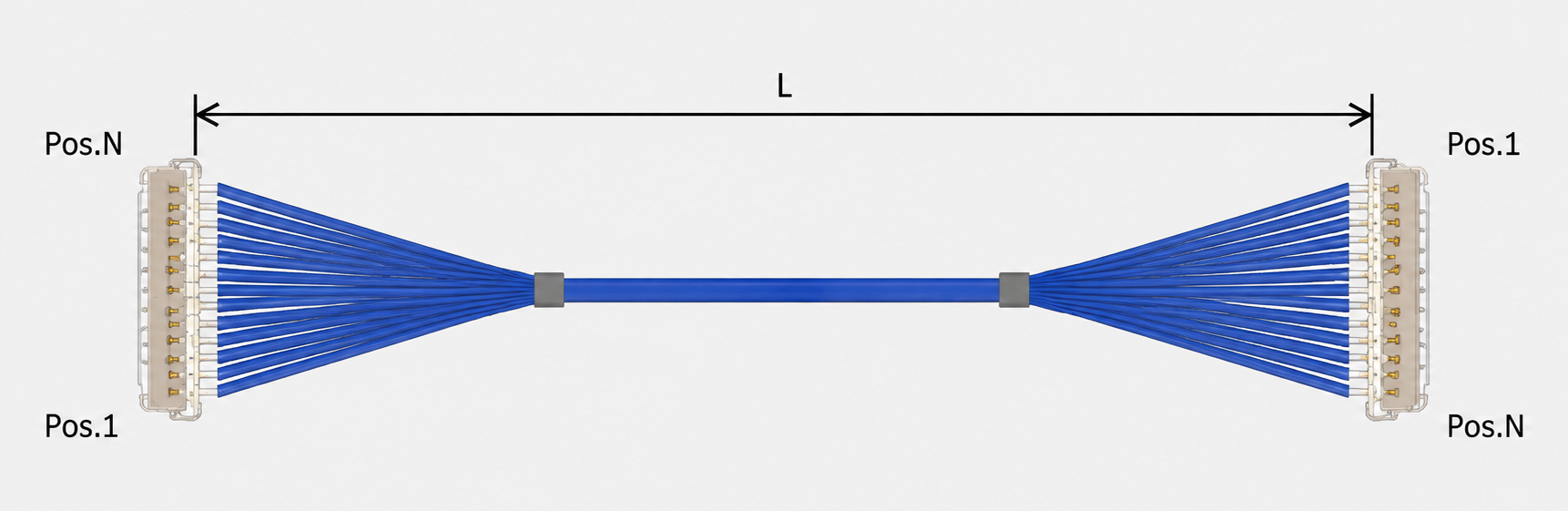

对于 I-PEX 81461-100B-02-D而言，线材和连接器必须作为一个完整的高速互连系统进行考虑。其线材端使用的连接器型号为 20680-030T-01，具有 30PIN、0.4MM Pitch的高密度连接特点，配合CABLINE®-CA II系列的屏蔽及机械锁定结构，可用于空间受限的高速电子设备内部连接。该Harness采用30路AWG #40、50Ω Micro-Coaxial Cable，线材本身通过同轴结构实现信号传输与屏蔽；连接器则承担线缆与设备PCB之间的可靠连接。因此，对于工程师而言，评估此类极细同轴线束时，除了关注电流承载能力，还应同步关注特性阻抗、信号完整性、插损、回损、串扰、EMI以及连接器机械可靠性；对于采购人员，则建议在询价和技术协议中明确 I-PEX 81461-100B-02-D、20680-030T-01、30PIN、0.4MM、AWG #40、50Ω、200mm等关键规格，避免仅以“30Pin极细同轴线”进行模糊采购。

如果企业需要寻找 I-PEX 81461-100B-02-D的兼容或国产替代极细同轴线束，建议首先确认连接器接口是否兼容，包括 20680-030T-01、30PIN、0.4MM Pitch及相关锁扣、屏蔽和配合尺寸；其次确认线材是否采用相匹配的AWG #40、50Ω Micro-Coaxial Cable，并根据实际工作电流进行温升验证；同时还需要核对约200mm线长、端部尺寸、出线方向及固定方式等机械参数。对于高速应用，更不能只验证“能否插接”，还应进一步验证阻抗一致性、插入损耗、回波损耗、串扰及EMI等性能。我们公司可提供：I-PEX 81461-100B-02-D兼容替代线束方案，可围绕客户实际设备结构、连接器接口、线材规格、长度及电气性能要求进行极细同轴线束生产制造，为工程师提供兼容验证样品，同时为采购人员提供国产替代、第二供应商及供应链优化方案。
