I-PEX 82288-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

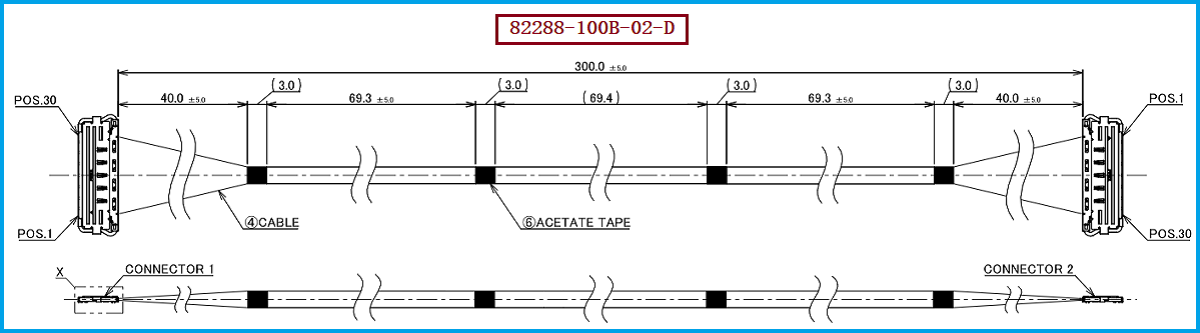

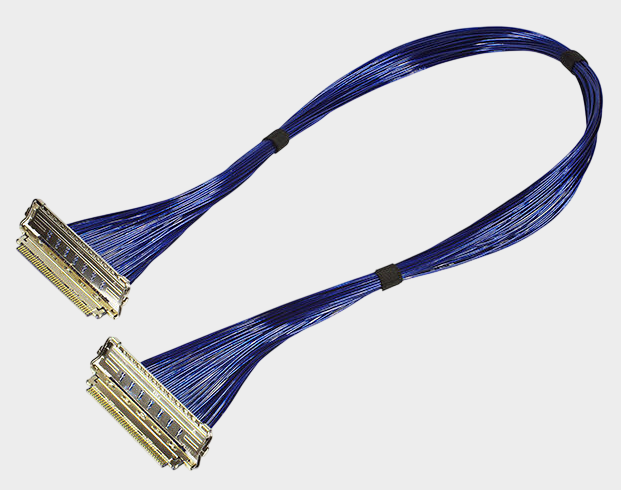

在笔记本电脑、平板电脑、显示设备、VR/AR设备及其他高密度电子产品中，FPC凭借柔性好、结构扁平、适合大面积布线等特点被广泛采用。但随着高速信号传输、EMI控制以及设备内部空间压缩要求不断提高，极细同轴线束在部分应用中可以成为传统FPC的替代或补充方案。需要注意的是，极细同轴线并不是在所有场景下都能够直接替代FPC，两者在结构、布线方式、弯折特性、阻抗控制、连接方式和制造工艺方面存在差异。因此，对工程师来说，更合理的判断方式不是简单比较“谁更好”，而是根据设备结构和信号需求进行选择。本文以I-PEX 82288-100B-02-D为参考对象，该产品属于CABLINE®-CA II系列30Pin Micro-Coaxial Harness，采用40AWG极细同轴线、300mm线长、0.4mm Pitch、1-N结构，线材端使用的连接器型号为20680-030T-01，可适配AWG #40线材。

从工程应用角度来看，FPC更适合需要大面积、扁平化、固定走线以及较多低速或中高速信号集中布线的场景；而当设备需要在狭窄空间内完成多通道高速信号连接，并且更加关注信号完整性、EMI控制以及线束独立布置时，极细同轴线的优势会更加明显。I-PEX 82288-100B-02-D采用30Pin、0.4mm Pitch和40AWG Micro-Coaxial结构，可以在较小的连接器空间内实现多通道信号连接；CABLINE®-CA II平台还采用ZenShield®全EMI屏蔽、多点接地及机械锁定结构，为高速连接应用提供相应的连接器基础。对于工程师而言，极细同轴线的价值并不是单纯“替代一块FPC”，而是在需要高密度、分通道、受控信号传输以及灵活线束走向的场合，为FPC提供一种不同的连接架构。因此，在显示模组、笔记本电脑内部高速连接以及空间受限的电子设备中，极细同轴线束可能具有较高的应用价值。

答案是：可以在部分应用中替代，但不能认为能够全面替代。如果原FPC承担的是大面积电源、控制信号和大量普通信号的综合布线，FPC在整体结构和成本方面可能仍然具有优势；如果原设计重点是高速差分信号、EMI抑制、狭小空间内的独立信号通道，或者需要将信号从一个模块灵活引出至另一个位置，则极细同轴线束可能更适合作为替代方案。以82288-100B-02-D为例，其40AWG Micro-Coaxial结构与30Pin高密度连接器相结合，能够针对高速、小型化内部连接需求进行设计。不过，工程师在进行FPC替代时，不能只确认Pin数和长度，还需要重新核对阻抗、插入损耗、回损、串扰、弯折半径、连接器配合、装配空间以及整机Signal Integrity等指标；采购人员则需要确认替代线束的完整产品料号/型号、线材规格和连接器是否一致。尤其是本方案对应的线材端连接器为20680-030T-01，适配线材为AWG #40，这些参数都应纳入替代方案的规格确认范围。

如果客户希望使用极细同轴线束替代传统FPC，建议首先判断原FPC承担的是哪一类功能，再根据信号速率、通道数量、设备空间和连接结构进行重新设计。如果应用主要关注高速信号和EMI控制，可以重点评估极细同轴方案；如果需要大面积扁平布线、复杂电源分配，则需要综合比较FPC与极细同轴线束的整体成本和结构优势。针对I-PEX 82288-100B-02-D的兼容替代，应重点核对30Pin、0.4mm Pitch、40AWG Micro-Coaxial、300mm、1-N等关键规格，同时确认线材端20680-030T-01连接器及其AWG #40适配要求。我们公司可提供：I-PEX 82288-100B-02-D兼容替代线束方案，可根据客户原FPC应用结构及实际设备要求进行极细同轴线束的规格匹配、样品开发和生产制造，为工程师提供FPC替代评估以及为采购人员提供国产兼容供应方案。
