I-PEX 82668-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

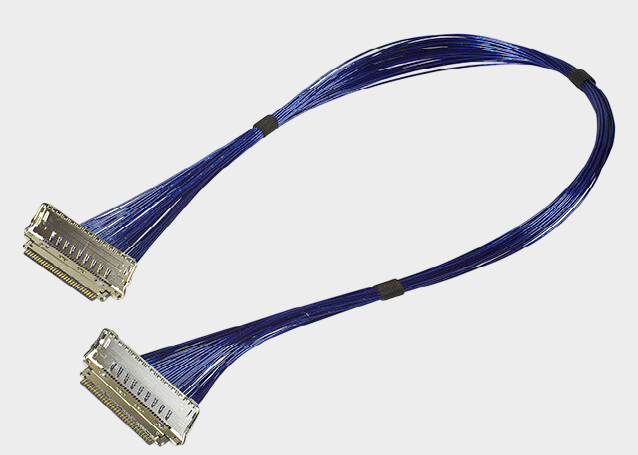

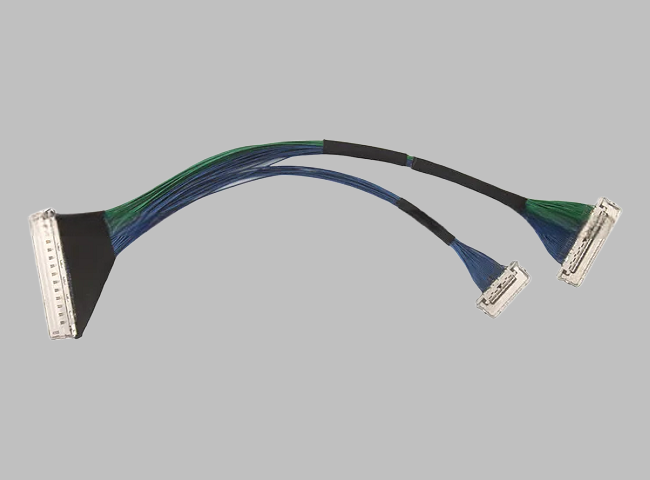

随着USB4、Thunderbolt、DisplayPort等高速接口不断提高数据传输速率，设备内部连接已经不只是“能不能导通”的问题，而是需要重点考虑阻抗控制、信号损耗、串扰、回损以及EMI/EMC等因素。极细同轴线通过相对独立的同轴传输结构，为高速信号提供更加稳定的传输路径，同时能够在有限空间内实现多路高速信号布线，因此非常适合笔记本电脑、平板、显示设备、VR/AR设备以及其他高密度电子产品。以本次介绍的I-PEX 82668-100B-01-D为例，该产品属于CABLINE®-CA II 30P极细同轴线束，采用30P、40AWG Micro-Coaxial、100mm、1-1结构，线材端使用的连接器型号为20680-030T-01，为高速、小型化设备内部互连提供了较高的布线密度。

从产品平台定位来看，CABLINE®-CA II就是面向高速数据传输设计的极细同轴连接方案，I-PEX资料将USB4、Thunderbolt、DisplayPort UHBR20、HDMI 2.1、eDP等列为相关高速应用，并给出了最高32Gbps/lane PAM4的参考传输能力。因此，从技术路线来看，极细同轴线与USB4等高速协议是具有良好适配基础的。不过工程师需要注意，协议兼容并不等于单凭一款线束就能保证达到某个协议的最高速率。USB4最终能否稳定运行，需要综合考虑主控芯片、连接器、PCB走线、线材阻抗、线束长度、Pin Assignment以及整条高速链路的信号完整性。对于I-PEX 82668-100B-01-D而言，其40AWG、50Ω Micro-Coaxial、100mm结构具备高速信号应用基础，但实际项目仍建议通过眼图、插入损耗、回损、串扰等SI测试进行最终确认。

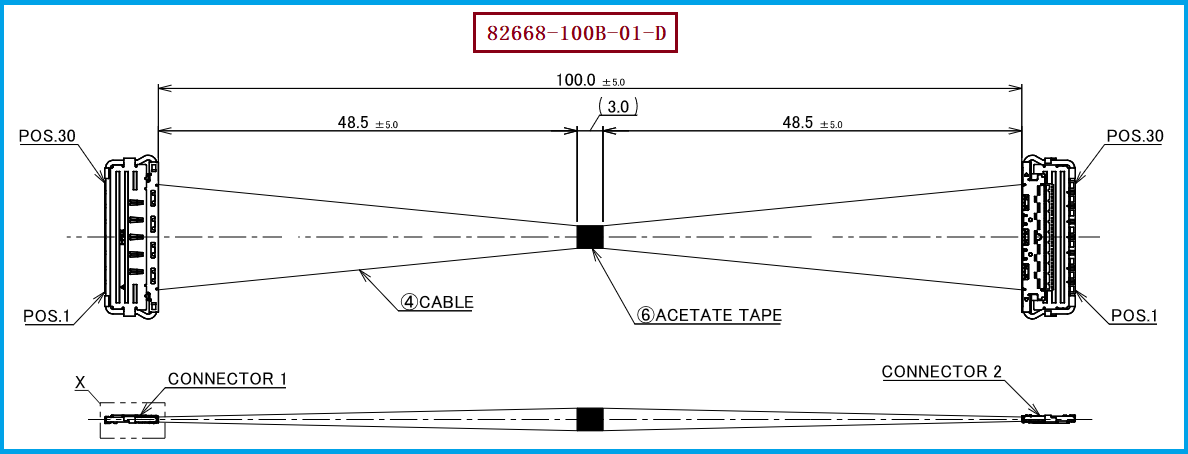

工程师在进行USB4或其他高速接口设计时，应重点确认线束的Pin数量、线规、阻抗、长度、端接结构及连接器匹配关系，因为其中任何一个环节发生变化，都可能影响高速信号质量。本产品的极细同轴线束产品料号/型号为I-PEX 82668-100B-01-D，采用AWG #40极细同轴线，线材为50Ω Micro-Coaxial Cable，长度100mm，采用1-1双端连接结构，配套线材端连接器型号为20680-030T-01。对于采购人员而言，如果项目需要进行国产替代或寻找第二供应商，也不能仅以“30P、40AWG、100mm”作为判断标准，还应核对连接器配合、线序、屏蔽结构、端接质量及批量一致性。我们公司可提供 I-PEX 82668-100B-01-D 兼容替代线束方案，可根据客户实际设备结构及高速传输需求，对极细同轴线材、连接器端接、线长及线序等进行配套开发。

如果项目采用USB4、Thunderbolt或其他高速接口，建议首先根据系统实际速率和通道数量确定线束方案，再确认连接器与线材规格。对于I-PEX 82668-100B-01-D，选型时应重点核对30P、AWG #40、50Ω、100mm、1-1以及20680-030T-01连接器等关键参数。进行兼容替代时，更不能仅验证“连接器可以插入”，还需要验证机械尺寸、线序、阻抗连续性、屏蔽效果以及高速信号完整性。尤其对于USB4等高速协议，建议经过样品测试、整机验证和必要的SI测试后再进行批量导入。我们公司持续专注于极细同轴线束制造及兼容替代方案开发，可围绕原产品规格提供相应的替代线束制造支持。
