I-PEX 82669-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

随着机器人向小型化、轻量化、高自由度和高速运动方向发展，关节内部能够用于布线的空间越来越有限，同时视觉、位置反馈、传感器及高速数据通信等功能不断增加，使有限空间内需要容纳更多信号通道。对于工程师而言，机器人关节内的线束不能只满足“能够连接”，还需要综合考虑线径、布线密度、弯曲空间、连接器高度、高速信号完整性以及长期运动可靠性。极细同轴线束具有线径细、信号通道密度高、适合高频高速信号传输等特点，因此从尺寸和高速信号互连角度看，极细同轴线是可以作为机器人关节内部布线候选方案进行评估的。但需要特别说明，机器人关节属于动态弯折应用，是否最终适用不能仅凭“极细同轴”这一产品类别判断，还必须结合实际弯曲半径、运动循环次数、拖链/扭转方式、固定结构以及线材本身的耐弯折性能进行验证。

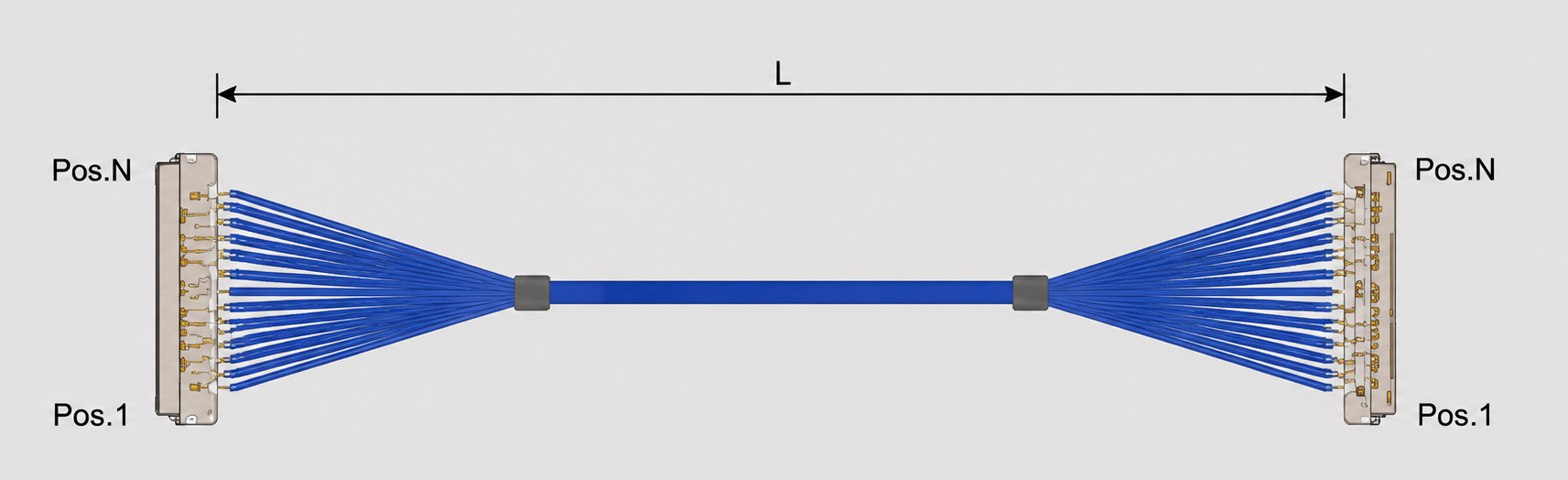

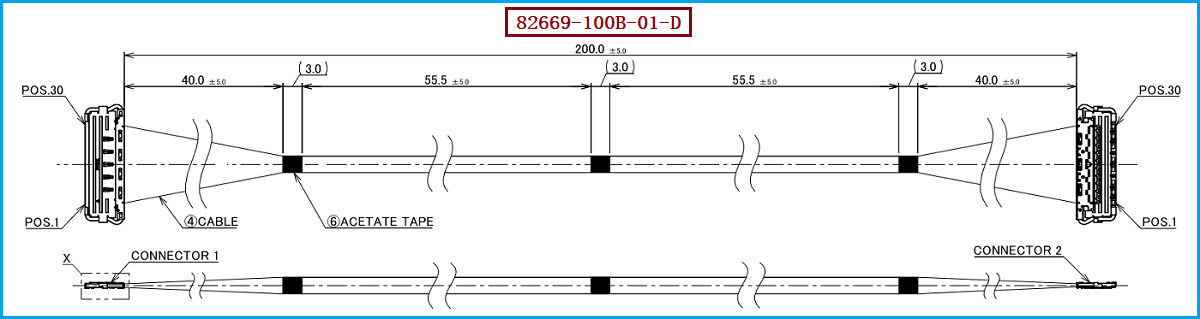

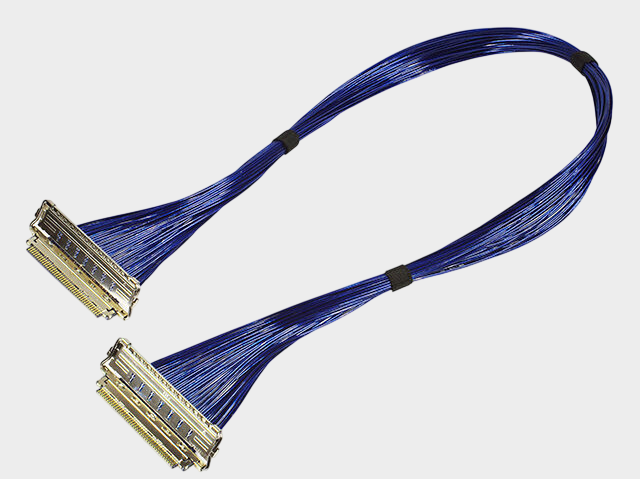

本次产品对应的极细同轴线束产品料号/型号为 I-PEX 82669-100B-01-D，属于 CABLINE®-CA II 30P HARNESS，采用 30Pin、40AWG Micro-Coaxial极细同轴线、200MM长度、1-1双端连接结构。该款极细同轴线束上使用的线材端连接器型号为 20680-030T-01。对于机器人研发工程师来说，30Pin的高密度连接形式能够在有限空间内集中实现多路信号连接，而40AWG极细同轴线则有利于降低线束占用空间；200MM标准长度则可以作为机器人模组内部布线设计的参考。与此同时，CABLINE®-CA II系列采用0.4mm Pitch、水平连接以及ZenShield®全屏蔽等设计，定位于高密度、高速信号连接场景。因此，如果机器人关节内部同时存在高速数据、视觉、传感器或显示类信号，这类极细同轴线束具有进一步评估的价值。

机器人关节与普通静态电子设备最大的区别在于线束会随着关节运动产生持续弯折、摆动甚至扭转。因此，对于工程师而言，判断极细同轴线是否适合机器人关节，重点不能只看线径和Pin数，而应重点验证动态寿命。比如实际机械结构允许的最小弯曲半径是多少、关节运动过程中线束是否存在反复折弯、是否发生轴向扭转、线束固定点是否存在应力集中，以及经过大量运动循环后导体、绝缘层、屏蔽层和连接器端接是否仍保持稳定。也就是说，82669-100B-01-D可以作为机器人关节高密度内部高速互连的参考替代对象，但不能在没有动态寿命验证的情况下直接宣称适用于所有机器人关节。对于采购人员而言，也建议在供应商导入阶段要求提供实际线材结构、端接工艺、弯折测试及寿命验证方案，而不是单纯按照连接器外形进行替代采购。

如果项目准备将极细同轴线束应用于机器人关节，建议首先确认机器人关节内部的安装空间、运动轨迹、最小弯曲半径、运动循环次数、信号类型、传输速率、线束长度及连接器安装方向，再进行具体选型。本产品的参考规格为 I-PEX 82669-100B-01-D、30Pin、40AWG、200MM、1-1，线材端连接器型号为 20680-030T-01；如果机器人项目需要改变线长、Pin数、连接方式或出线方向，则应重新进行规格匹配及动态可靠性验证。针对原厂极细同轴线束的国产替代需求，我们公司可提供：I-PEX 82669-100B-01-D兼容替代线束方案，可根据客户机器人模组实际结构，对极细同轴线材、连接器端接、线束长度及装配要求进行适配开发与生产制造。对于采购人员而言，可以以原厂样品和工程图为基准推进尺寸、导通、外观、端接可靠性及动态弯折等验证，再进入批量采购阶段；对于工程师，则建议在设计初期同步进行高速信号和机械运动寿命验证。
