I-PEX 82670-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

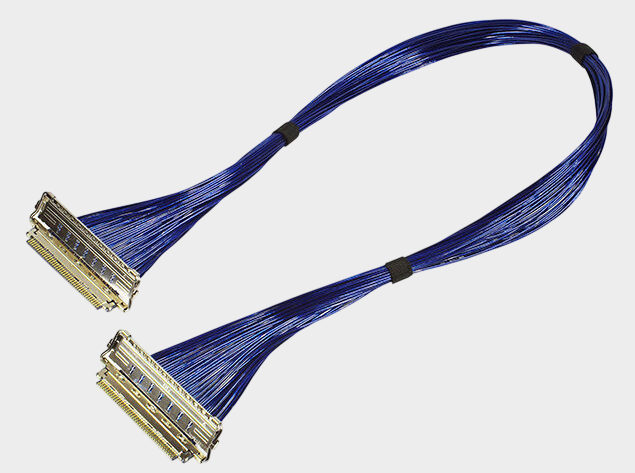

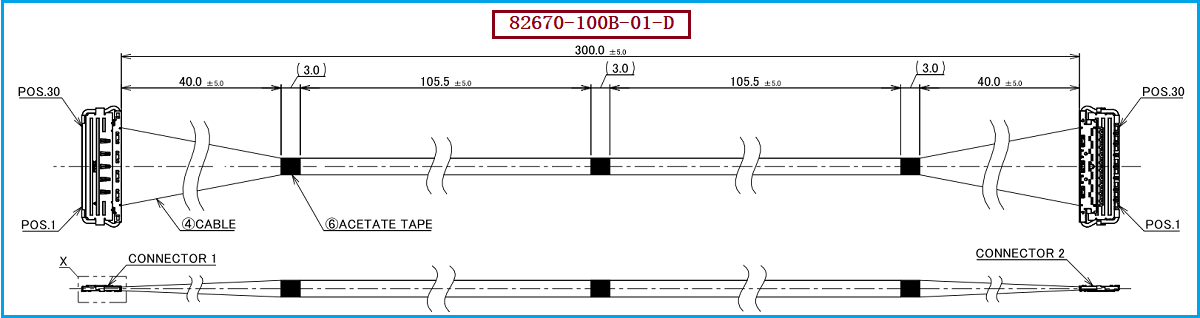

随着笔记本电脑、平板电脑、VR/AR设备、智能终端及高速数据设备不断向轻薄化、高速化发展，设备内部的高速信号连接对线束的尺寸、屏蔽能力和信号完整性提出了更高要求。I-PEX 82670-100B-01-D是一款CABLINE®-CA II系列30Pin极细同轴线束，采用40AWG Micro-Coaxial极细同轴线、300mm长度以及1-1双端连接结构，线材端配套使用的连接器型号为 20680-030T-01。其配套连接器采用0.4mm Pitch、高密度结构，并具有ZenShield®全屏蔽及机械锁定等设计，非常适合空间受限的高速电子设备内部连接。对于工程师而言，这类极细同轴线束的价值在于能够在较小布线空间内完成多路高速信号传输；对于采购人员而言，则需要同时确认产品料号、连接器型号、线材规格、长度、线位及实际高速性能，而不能仅按照“30Pin线束”进行采购。

答案是：从CABLINE®-CA II系列的高速接口应用定位来看，可以用于USB 3.1 Gen 2这一类高速USB信号传输场景，但实际项目是否能够稳定达到USB 3.1 Gen 2速率，需要结合整条链路进行验证。USB 3.1 Gen 2通常对应10Gbps级别的高速USB传输，而I-PEX官方CABLINE®-CA II资料将其定位于高速数据传输应用，并列出了USB 3.2 Gen 2等高速接口应用；从USB标准命名演进来看，USB 3.2 Gen 2与原USB 3.1 Gen 2属于同一10Gbps级别的接口体系。因此，采用Micro-Coaxial结构的极细同轴线束，可以作为USB 3.1 Gen 2设备内部高速信号连接的一种方案。不过，工程师需要特别注意，“连接器支持某高速接口”并不等于“任意长度和任意结构的线束都自动保证该速率”。对于I-PEX 82670-100B-01-D这种300mm线束，最终能否稳定实现USB 3.1 Gen 2传输，还需要综合考虑线材阻抗、插入损耗、回波损耗、串扰、连接器性能、PCB走线、芯片端Tx/Rx能力以及整机Signal Integrity进行验证，因此更严谨的工程表述应该是“适用于USB 3.1 Gen 2/USB 3.2 Gen 2级高速信号连接，并根据实际系统进行性能验证”。

对于这款I-PEX 82670-100B-01-D，除了30Pin、40AWG和300mm这些参数之外，1-1线位定义同样是兼容替代时必须重点确认的内容。“1-1”表示线束两端采用对应连接关系，即原则上保持连接器A Pin 1→连接器B Pin 1、Pin 2→Pin 2……直至Pin 30→Pin 30，而不是采用1-N分支结构。对于USB 3.1 Gen 2等高速信号而言，线位不能简单理解为“每根线导通即可”，还需要保证原设计中的高速信号、差分信号及接地关系正确对应，否则即使连接器能够正常插合，也可能出现通信速率下降、信号不稳定甚至无法正常识别等问题。因此，工程师在进行82670-100B-01-D替代设计时，应以原产品图纸和客户确认的Pin Assignment为依据逐Pin核对；采购人员则建议供应商报价时明确写清I-PEX 82670-100B-01-D、30Pin、40AWG Micro-Coaxial、300mm、1-1以及20680-030T-01，避免出现“同样30Pin但实际线位或结构不同”的采购风险。

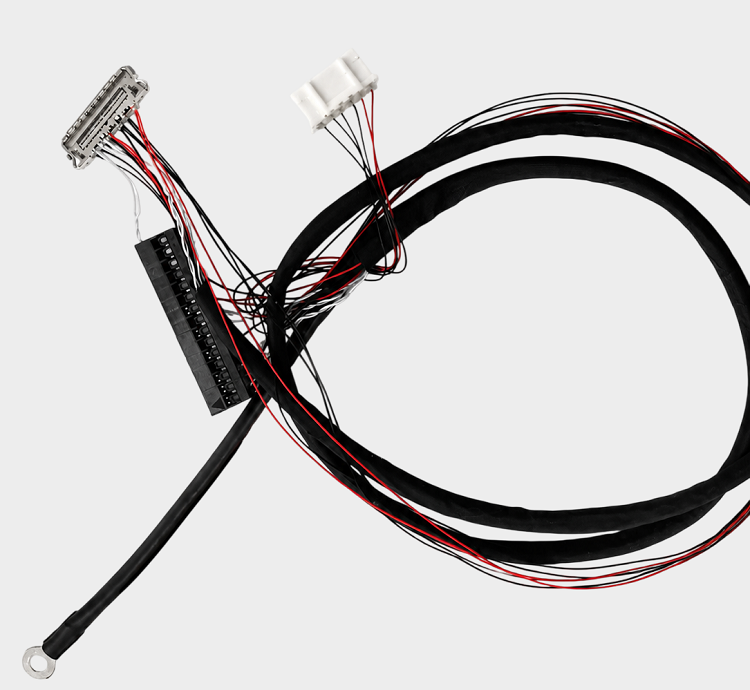

如果项目需要寻找I-PEX 82670-100B-01-D的国产替代或第二供应商方案，建议不要只进行连接器外形上的简单复制，而应从“连接器+线材+线位+长度+高速性能”五个维度进行综合匹配。首先确认线材端连接器型号为20680-030T-01并确保设备端实际配合关系一致；其次确认采用40AWG Micro-Coaxial极细同轴线，并保持300mm长度及1-1双端结构；然后对30Pin线位进行逐Pin核对，最后针对USB 3.1 Gen 2/USB 3.2 Gen 2应用进行高速信号完整性验证，包括阻抗、损耗、串扰及实际通信稳定性等。我们公司可提供：I-PEX 82670-100B-01-D兼容替代线束方案，可根据客户实际设备结构和应用需求，围绕20680-030T-01连接器、40AWG极细同轴线、30Pin、300mm及1-1线位结构进行极细同轴线束开发与生产制造，为工程师提供兼容设计支持，也为采购人员提供国产替代、第二供应商及定制化线束供应选择。需要说明的是，最终兼容性应以实际样品测试、机械配合及高速电气性能验证结果为准。
