I-PEX 82654-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

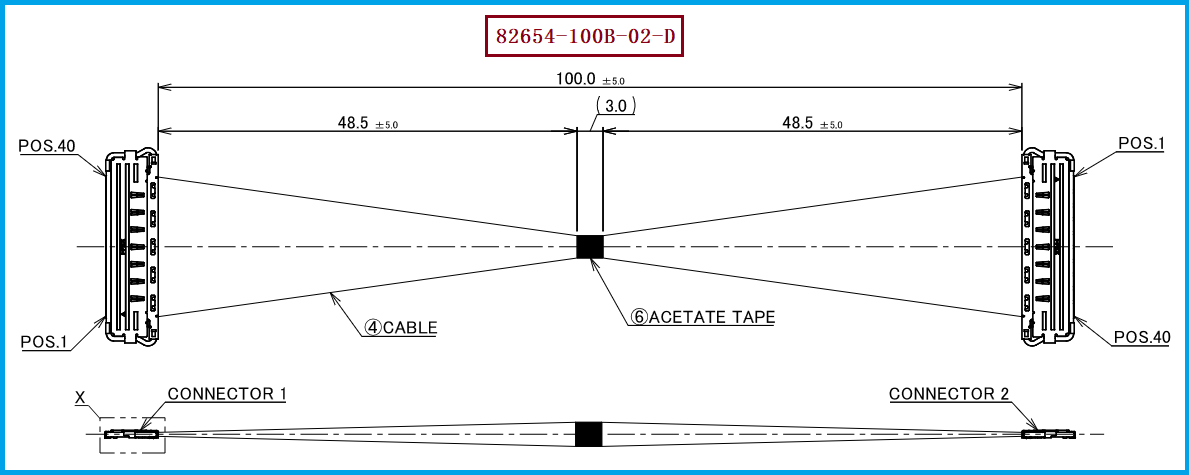

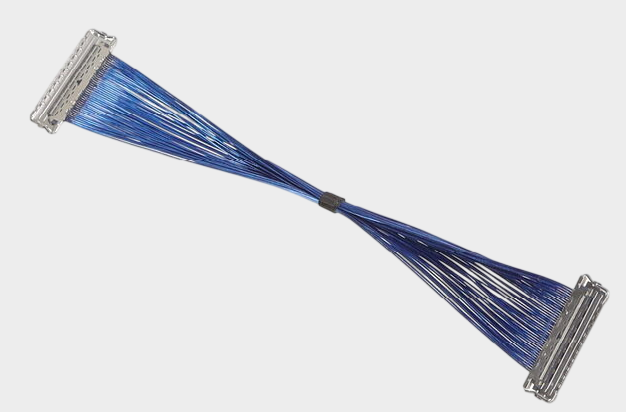

在笔记本电脑、平板电脑、高分辨率显示设备及其他轻薄型电子产品中，内部空间越来越紧凑，同时高速信号传输需求不断提升，因此极细同轴线束成为设备内部高速信号连接的重要解决方案。本文重点介绍的 I-PEX 82654-100B-02-D，属于 CABLINE®-CA II系列40PIN极细同轴线束参考方案，采用40AWG极细同轴线结构，线材端使用 I-PEX 20680-040T-01 连接器，连接器为 40PIN、0.4MM Pitch。对于工程师而言，这类方案重点解决的是“小型化空间中的高速信号连接、EMI控制以及布线灵活性”；对于采购人员而言，则需要重点关注线束规格、连接器匹配、长度、公差、批量一致性以及是否能够获得稳定的兼容替代供应。

极细同轴线束并不是为大功率供电而设计的，其核心优势在于高速信号传输，而不是大电流承载。 以40AWG等级的极细同轴线为例，其导体截面积非常小，线芯电阻相对较高，当通过较大电流时会产生明显的 I²R焦耳热。如果电流持续增大，线材内部温升也会随之增加，可能造成绝缘材料老化、导体温升过高，甚至影响连接器端子的可靠性。同时，极细同轴线束通常采用多芯高密度排列结构，散热空间有限，当多个通道同时承载较高电流时，热量容易累积。因此，“极细”与“大功率”本身存在明显的设计取舍。从工程设计角度来看，极细同轴线束更适合承担显示信号、高速差分信号、数据通信等任务，而对于电池、电机、电源模块等需要持续大电流传输的场景，应选择更大线径、更高载流能力的电源线束或专用电力连接方案。也就是说，极细同轴线束不是“功率越大越好”，而是应该根据信号频率、阻抗、传输速率、载流量、温升和空间限制进行综合选型。

对于工程师来说，I-PEX 82654-100B-02-D 的价值在于利用极细同轴结构实现高密度信号布线，同时配合 20680-040T-01 线材端连接器构成40PIN连接方案，连接器间距为 0.4MM。0.4MM Pitch意味着单位空间内可以布置更多信号通道，有利于轻薄化设备内部空间优化；但与此同时，对线束加工精度、端子压接/焊接质量、同轴结构一致性以及连接器装配精度提出了更高要求。对于采购人员而言，在寻找兼容替代产品时，不应只按照“40PIN连接器+相同长度”进行简单替换，还需要确认线材规格、连接器型号、Pitch、Pin定义、线序、屏蔽结构、阻抗要求以及实际装配尺寸是否一致。我们公司可提供：I-PEX 82654-100B-02-D兼容替代线束方案，可围绕40PIN、0.4MM Pitch连接器应用需求进行极细同轴线束生产制造，并可根据客户实际产品结构和技术要求进行线材、长度、线序及端部加工方案匹配。

在进行 I-PEX 82654-100B-02-D 国产兼容或替代选型时，建议工程师首先确认设备对高速信号的实际需求，再确定极细同轴线的线径、阻抗及屏蔽结构；随后核对 20680-040T-01 连接器的40PIN、0.4MM Pitch配置，确保插合尺寸、Pin位定义和端子连接方式与原设计匹配。如果产品同时存在电源与高速信号通道，还应特别区分“信号传输线”和“电源线”的功能，不能因为线束外观相似就直接用于大电流供电。对于采购端，则建议在打样阶段重点验证插拔配合、导通性能、耐弯折性能、尺寸一致性、高低温环境适应性以及批量生产稳定性。对于需要国产替代的项目，应尽可能按照原线束的连接器型号+PIN数+Pitch+线材规格+长度+线序+电气性能+机械尺寸进行一对一评估，而不是简单寻找外观相近的产品。
