I-PEX 81462-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

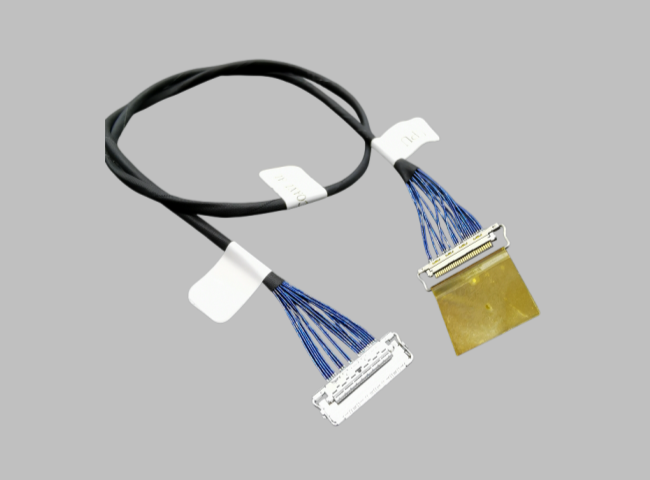

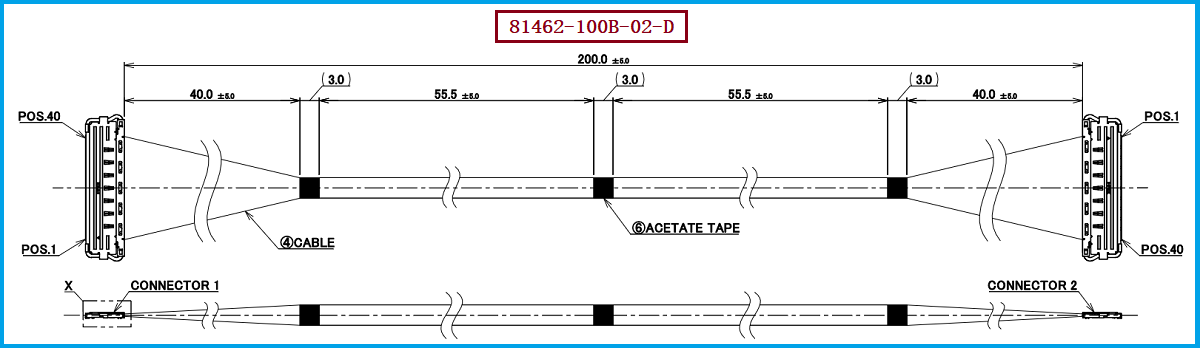

在笔记本电脑、平板电脑、高分辨率显示设备、VR/AR设备以及高速数据终端不断向轻薄化、高速化发展的今天，传统线缆越来越难以同时满足空间、信号完整性和EMI控制要求。I-PEX 81462-100B-02-D是一款CABLINE®-CA II系列40Pin极细同轴线束，采用AWG#40、50Ω Micro-Coaxial Cable，标准长度为200mm，配套使用的线材端连接器型号为20680-040T-01。该方案基于0.4mm Pitch的CABLINE®-CA II连接器平台，具有紧凑、高密度和高速信号传输特点。对于工程师而言，它的价值不仅在于节省设备内部布线空间，更在于通过极细同轴结构实现更加可控的高速信号传输环境；对于采购人员而言，则可以从明确的Pin数、线规、长度及连接器料号等关键参数出发，更准确地进行替代料确认和供应商选型。

工程师在选用极细同轴线时，经常会关注一个问题：极细同轴线能承受的最大电流是多少？答案并不是一个固定数字，而是与线径、导体结构、Pin数量、散热条件以及具体连接器配置密切相关。根据CABLINE®-CA II官方资料，不同线材规格对应不同的额定电流能力，其中Micro-Coaxial Cable的AWG#44约为0.1A/contact，AWG#42约为0.24A/contact，AWG#40约为0.3A/contact，AWG#38约为0.5A/contact，AWG#36约为0.8A/contact；而AWG#34离散线方案可达到约1.0A/contact。因此，对于本产品采用的AWG#40极细同轴线而言，可以将0.3A/contact作为对应连接器平台的额定电流参考值，但这并不意味着整条40Pin线束可以简单按照0.3A×40计算后长期承载12A。极细同轴线束主要面向高速信号互连，实际允许电流还需要结合具体电路用途、连续工作状态、环境温度、线束集束方式和连接器额定条件进行工程验证。换句话说，“极细同轴线最大能承受多少电流”应理解为单Contact及特定线材条件下的额定能力，而不能直接等同于整条线束的长期安全载流量。

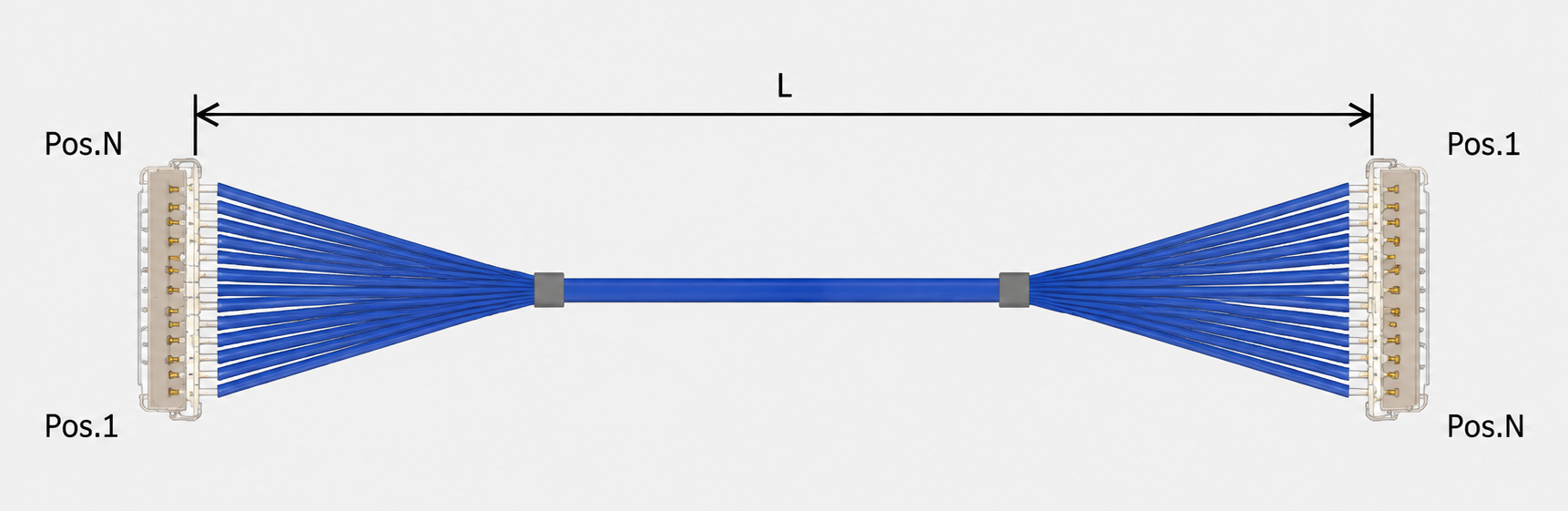

对于高速设备设计而言，线束的核心指标并不是单纯追求载流能力，而是要控制高速信号在传输过程中的损耗、阻抗变化、串扰及EMI影响。81462-100B-02-D采用AWG#40 Micro-Coaxial Cable，并以50Ω特性阻抗为重要设计参数，两端采用CABLINE®-CA II系列连接器结构，其中线材端连接器型号为20680-040T-01。CABLINE®-CA II平台采用0.4mm接触间距、水平插拔以及ZenShield®全EMI屏蔽结构，并通过多点接地及机械锁扣设计提升高速互连的稳定性。对于工程师进行高速显示、数据传输或高密度内部连接设计时，这种极细同轴方案能够在有限设备空间内实现多通道信号布线，同时减少传统排线在高速应用中可能面临的串扰和EMI控制压力。对于采购人员来说，在评估替代供应商时，则应重点核对40Pin、AWG#40、50Ω、200mm、连接器20680-040T-01及对应CABLINE®-CA II接口匹配关系，而不能仅根据外观尺寸或Pin数量判断产品是否兼容。

针对需要替代I-PEX原厂线束的项目，建议工程师和采购人员首先确认设备端实际使用的连接器接口、Pin数量、Pin Assignment、线束长度及走线方向，再进一步确认线材规格和高速性能要求。本产品对应的重点识别信息为：I-PEX 81462-100B-02-D、40Pin、AWG#40、200mm、50Ω Micro-Coaxial Cable，以及线材端连接器20680-040T-01。如果项目原本采用I-PEX CABLINE®-CA II平台，那么替代产品开发时还应重点验证连接器插合尺寸、锁扣结构、端部Bonding、屏蔽接地、导通性能、耐电压、绝缘电阻以及高速信号完整性等指标。尤其需要注意，连接器平台的高速能力与具体线束组件在实际设备中的最终传输性能并不是完全等同的，因此在批量导入前建议进行插损、回损、串扰、阻抗一致性及可靠性测试。我们公司可提供：I-PEX 81462-100B-02-D兼容替代线束方案，可根据客户实际设备结构、线长、Pin数、线材规格及连接器配套需求进行极细同轴线束方案开发，为工程师提供样品验证及量产导入支持，也为采购人员提供国产替代供应链选择。
