I-PEX 82655-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

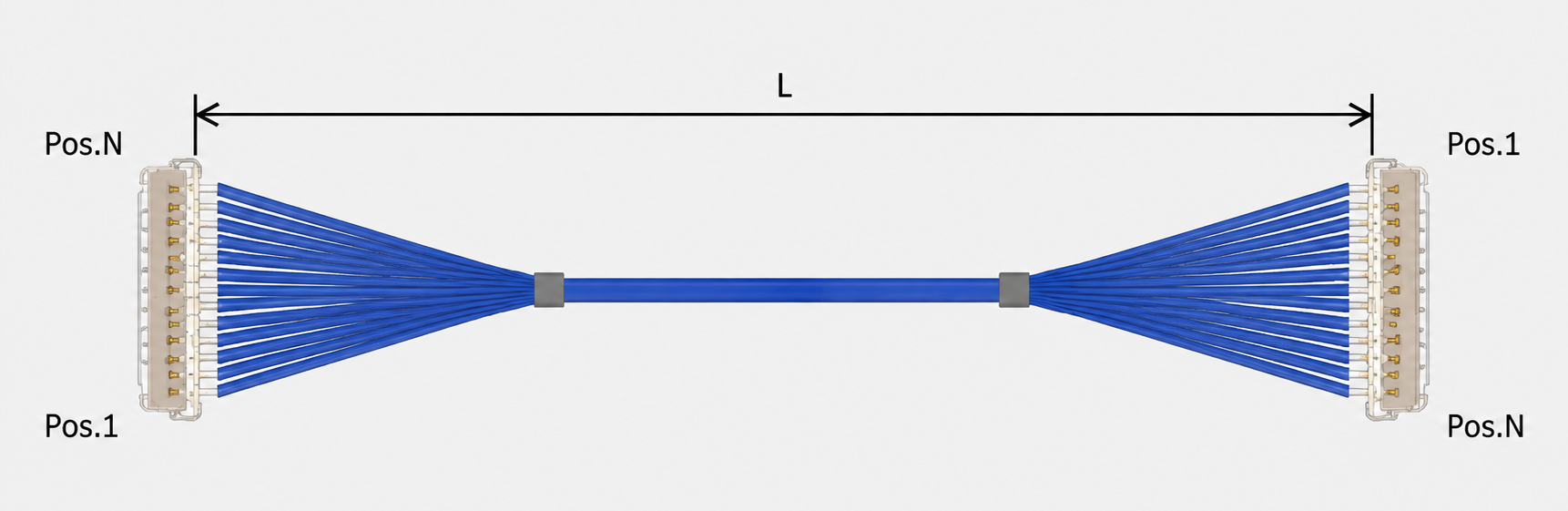

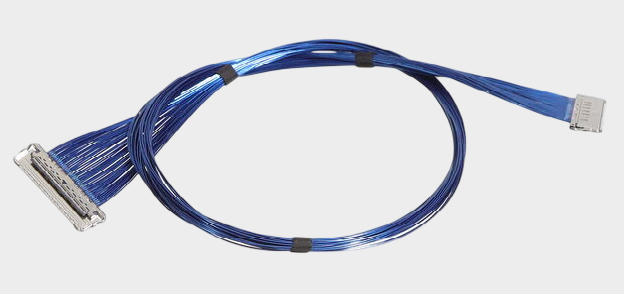

在笔记本电脑、平板电脑、显示模组、VR/AR设备以及高速数据终端不断向轻薄化、高速化发展的背景下，内部信号连接方案也在发生变化。传统FPC具有柔性好、布线方便等特点，但在高速差分信号、EMI抑制、局部空间布局以及信号完整性等方面，并非所有应用都能做到兼顾。本文以 I-PEX 82655-100B-02-D 为参考对象，该产品属于 CABLINE®-CA II 40Pin极细同轴线束方案，线束长度300MM，采用 40AWG Micro-Coaxial极细同轴线，线材端使用 I-PEX 20680-040T-01 连接器。其配套CABLINE®-CA II连接器采用0.4mm Pitch、水平插拔、ZenShield®全屏蔽及机械锁扣等设计，面向高密度、高速信号连接应用。对于工程师而言，这类方案的价值并不只是“线更细”，而是在有限设备空间内兼顾高速传输、屏蔽和可靠连接。

极细同轴线能否替代传统FPC？答案是：可以在部分应用场景中实现替代，但不能简单理解为全面替代。 两者在结构和电气特性上存在明显差异。FPC属于多芯柔性线路板，适合大面积、规则化以及需要整体弯折的内部连接；极细同轴线则通过独立同轴结构传输信号，每根信号线具有相对独立的屏蔽环境，更适合高速差分信号、对串扰和EMI较敏感的连接场景。以 I-PEX 82655-100B-02-D 这类40Pin、300MM线束为例，在笔记本显示、高速显示模组、摄像/视觉设备以及高速数据设备内部，如果设计重点是高速信号完整性、线束独立走线以及抗电磁干扰能力，极细同轴线束可能比传统FPC更具有应用优势。尤其是CABLINE®-CA II支持最高32Gbps/lane PAM4，并强调ZenShield®全EMI屏蔽和多点接地，因此在高速传输环境中具有较强的应用价值。但如果设备需要大面积连续布线、复杂PCB间互连或大范围柔性折叠，FPC仍然可能更加合适。

从工程设计角度来看，如果产品存在高速显示信号、USB4/Thunderbolt等高速数据传输需求、空间高度受限、连接器附近存在较强EMI干扰、或者需要进行更加灵活的独立线束布线，就值得优先评估极细同轴线束方案。CABLINE®-CA II采用0.4mm接触间距，配合高度约0.95±0.15mm，并支持多种极细同轴线规格，因此能够适应高密度、小型化设备内部空间。从采购角度来看，不能只比较线束单价，还应综合评估连接器匹配、Pin数、线径、阻抗要求、长度、屏蔽结构、弯折路径以及批量一致性。对于需要替换原有I-PEX标准线束的项目，应重点核对原连接器型号、Pin位、线序、线长和设备安装空间。我们公司可提供 I-PEX 82655-100B-02-D 兼容替代线束方案，可根据客户实际设备结构及电气要求进行极细同轴线束的打样、线材配置与批量制造，为工程师选型验证和采购国产替代提供配套支持。

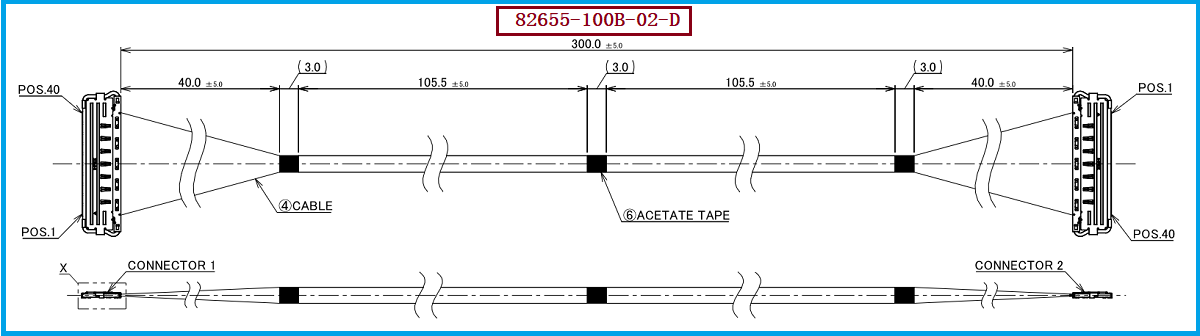

针对 I-PEX 82655-100B-02-D，其核心参考条件包括40Pin、300MM长度、40AWG极细同轴线以及线材端连接器20680-040T-01。如果项目计划采用兼容替代方案，建议工程师首先确认设备端所使用的配对连接器及PCB布局，再进一步确认40Pin线序、信号定义、阻抗要求和高速协议；采购人员则应重点确认连接器品牌及型号、线材规格、加工长度、端部剥线尺寸、屏蔽处理方式以及批量交付一致性。需要特别注意的是，“连接器外形兼容”并不等于“高速性能完全等效”，因此在正式导入前建议进行插拔匹配、导通、耐压、阻抗、信号完整性及EMI相关验证。对于原设计采用I-PEX CABLINE®-CA II平台的项目，可以 I-PEX 82655-100B-02-D 作为线束规格和结构参考，再根据实际应用进行国产替代线束定制，从而降低供应链成本和采购风险。
