I-PEX 82671-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

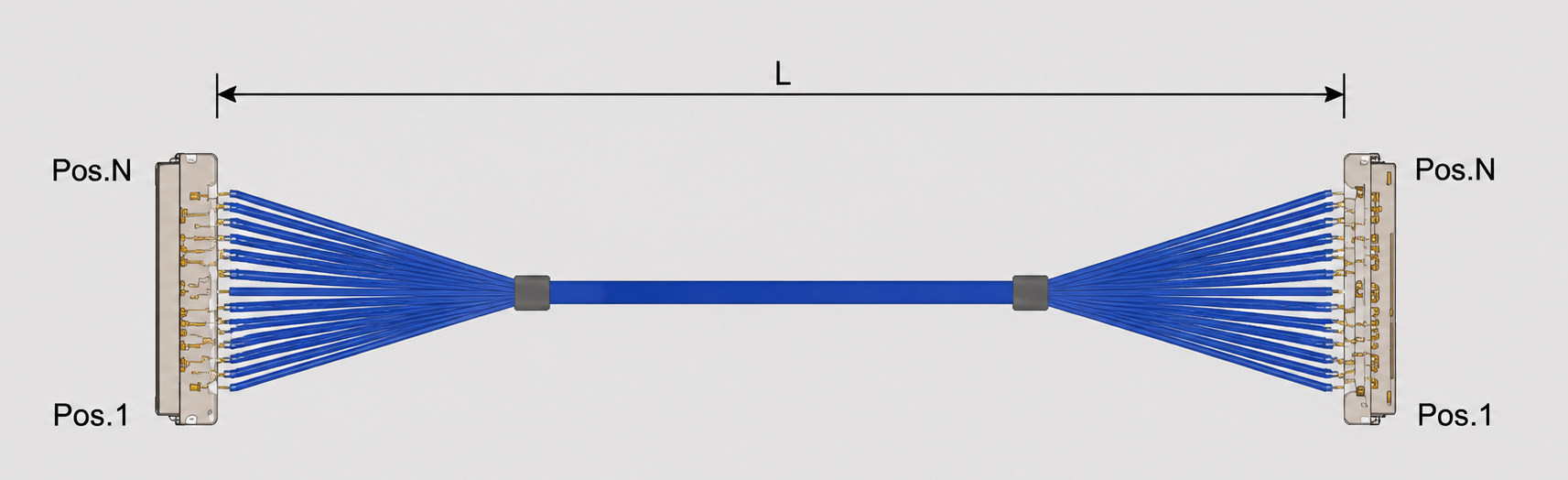

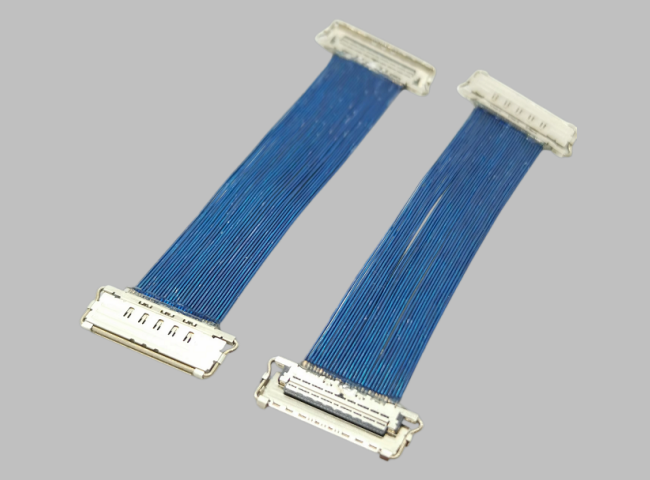

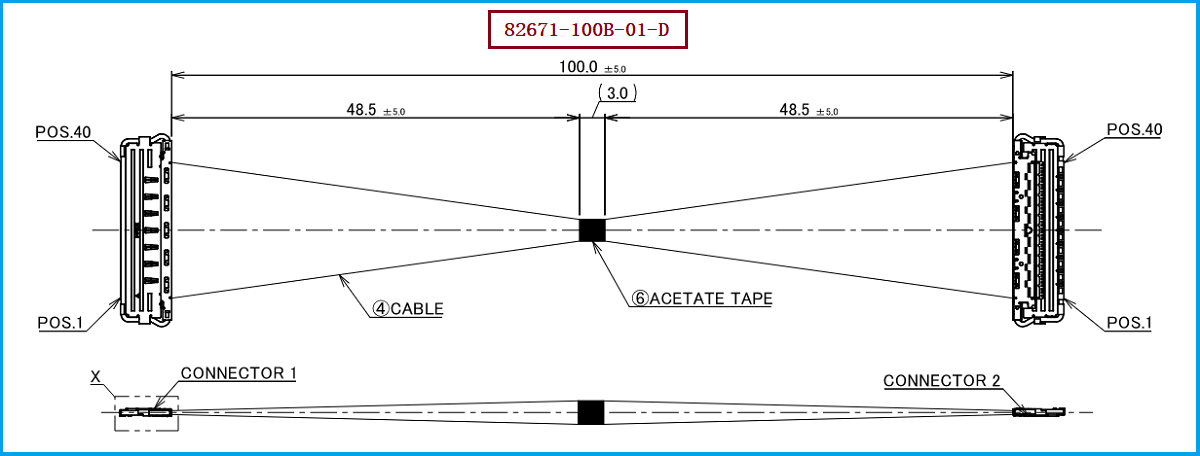

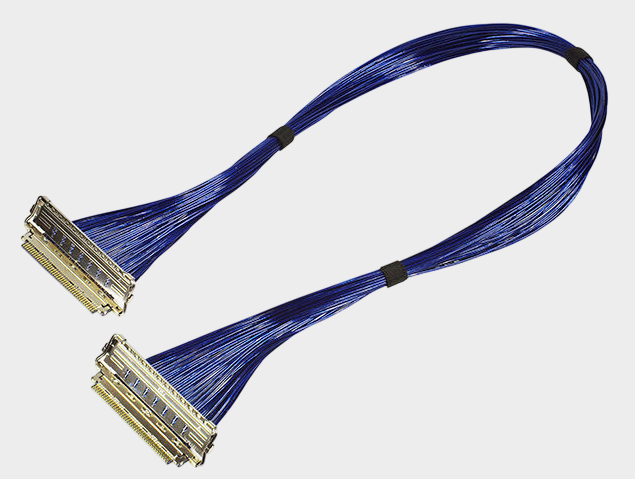

随着笔记本电脑、平板、VR/AR设备及高速显示终端不断向轻薄化、高性能方向发展，设备内部对高速信号线束的要求越来越高。I-PEX 82671-100B-01-D属于 CABLINE®-CA II 系列40Pin极细同轴线束，采用1-1双端连接方式，产品参考长度为100mm，适用于高密度内部高速信号传输。该线束配套使用的线材端连接器型号为20680-040T-01，对应40Pin Plug Housing结构，线位定义为1-1，即线束两端均进行连接器端接，可用于设备内部两个高速连接端之间的信号互连。对于工程师而言，这种40Pin、高密度、双端端接的结构有利于在有限空间内实现多通道信号布线；对于采购人员而言，明确产品料号、连接器型号以及线位定义，则有利于进行BOM核对、样品替换和批量采购。

极细同轴线本身并不是某一种高速通信协议，而是一种用于传输高速电信号的物理线缆结构。因此，判断它能否用于USB4、Thunderbolt、DisplayPort等高速协议，不能只看“极细同轴线”这一名称，而需要综合考虑线材结构、特性阻抗、衰减、串扰、屏蔽性能、连接器以及整个链路的信号完整性。CABLINE®-CA II连接器面向高速信号应用，官方资料显示其最高可支持32Gbps/lane PAM4，并面向USB4 Gen3/Gen4、Thunderbolt 5、DisplayPort UHBR20、HDMI 2.1、eDP等高速接口应用。因此，I-PEX 82671-100B-01-D这类40Pin极细同轴线束具备作为USB4等高速协议物理传输链路组成部分的应用基础。但工程设计时仍需根据具体USB4版本、实际传输速率、线束长度、阻抗要求、PCB走线及连接器组合进行完整的SI验证，不能简单理解为“使用极细同轴线就等于自动支持USB4”。

对于40Pin的82671-100B-01-D而言，其价值不仅在于“线很细”，更在于能够通过多芯极细同轴结构实现多路信号并行传输。每一路信号都有相对独立的同轴屏蔽结构，可降低相邻高速通道之间的串扰，并帮助控制高速信号在传输过程中的电磁干扰。配套的20680-040T-01为40Pin Plug Housing，结合CABLINE®-CA II的0.4mm Pitch高密度连接器平台，可以在有限PCB及结构空间内布置更多高速信号通道。对于工程师进行高速链路设计时，应重点关注信号速率、通道长度、差分对配置、阻抗连续性、连接器过渡区域以及屏蔽接地方式；对于采购人员，则建议在询价时同步确认Pin数、线位定义、线长、线材AWG、连接器型号及端接方式，避免仅依据“40Pin极细同轴线束”进行替换而造成规格不一致。

如果项目正在使用或评估CABLINE®-CA II系列方案，需要寻找I-PEX 82671-100B-01-D的兼容替代线束，建议首先确认原设计中的40Pin规格、1-1线位定义、100mm长度以及线材端连接器20680-040T-01，再结合实际设备的高速信号要求进行线材、端接工艺和电气性能匹配。特别是在USB4、Thunderbolt、高速eDP等应用中，替代线束不能只做到“连接器能够插上”，还应关注高速信号完整性、特性阻抗、插损、回损、串扰及EMI等指标。我们公司可提供：I-PEX 82671-100B-01-D兼容替代线束方案，可根据客户设备结构、线长、Pin数、线位定义及高速传输需求进行极细同轴线束的生产制造，为工程师提供兼容性设计与样品验证支持，也为采购人员提供国产化、批量化的替代供应选择。
