I-PEX 82672-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

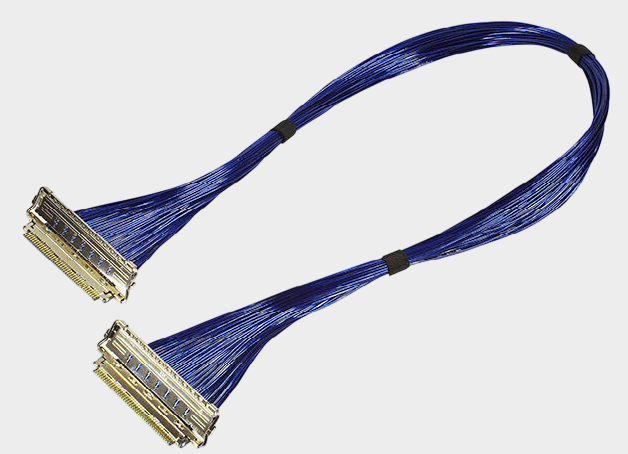

随着协作机器人、工业机器人、机械臂以及机器人视觉系统不断向小型化、轻量化和高集成度发展，关节内部的布线空间越来越有限，同时还需要满足电机、编码器、视觉模块、传感器及控制单元之间的数据传输需求。对于工程师而言，机器人关节内布线不仅要考虑线束尺寸，还需要综合考虑高速信号完整性、EMI抑制、弯折与运动环境以及连接可靠性。因此，极细同轴线束在机器人关节内部具有一定的应用潜力。尤其是需要在狭小空间内传输高速差分信号时，相比体积更大的传统多芯线缆，极细同轴结构能够在有限空间内实现多通道高密度布线。本文所介绍的 I-PEX 82672-100B-01-D极细同轴线束，采用40Pin、0.4mm间距的线端连接方案，属于面向高密度连接应用的典型极细同轴线束产品。

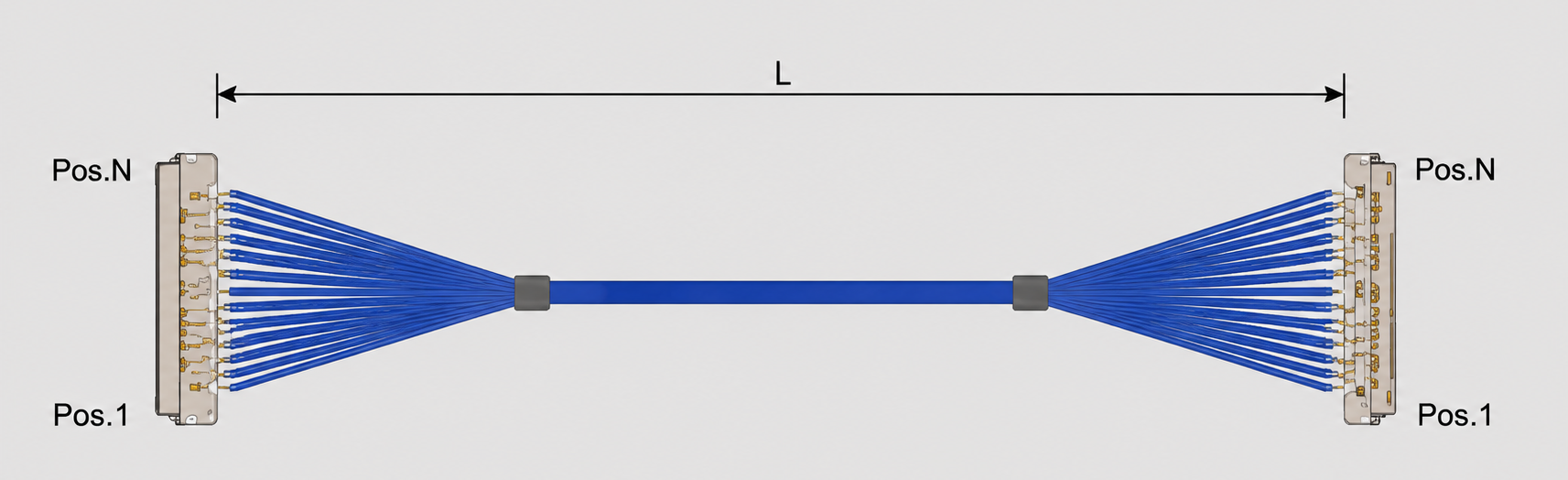

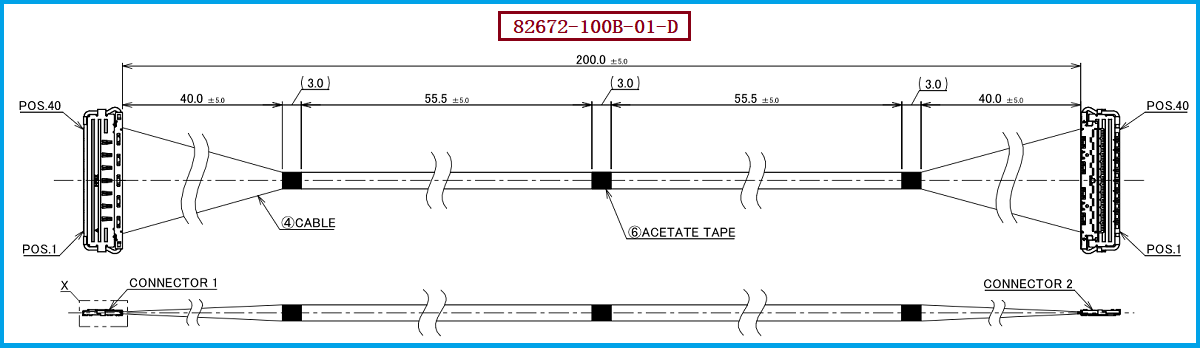

从产品资料来看，I-PEX 82672-100B-01-D属于 CABLINE®-CA II 系列40Pin极细同轴线束的双端连接方案，适合对内部空间和信号传输能力有较高要求的电子设备设计。该线束采用的线材端连接器型号为 20680-040T-01，连接器为 40PIN、0.4MM间距，能够在较小的连接区域内实现多通道信号连接。配套的 CABLINE®-CA II 平台采用0.4mm Pitch、水平插拔结构，并具有 ZenShield® 全屏蔽设计及机械锁扣结构，其产品平台面向高速、小型化和高密度连接应用。从工程设计角度看，这类结构特别适合机器人关节中“空间紧、信号多、对EMI控制有要求”的布线位置。不过，需要特别强调的是，是否适合具体机器人关节，还必须结合机器人关节的弯折半径、运动频率、拖链/摆动方式、线束固定方式、环境温度以及实际高速协议进行可靠性验证，不能仅根据连接器尺寸直接判定适用性。

对于机器人研发工程师来说，极细同轴线能否用于关节内部，核心需要从“高速信号+机械运动+空间限制”三个维度进行评估。极细同轴线本身具有较好的高速信号传输和屏蔽结构优势，在高速摄像头、视觉模块、显示/控制模块以及高速数据链路等场景中具有明显价值；而机器人关节则存在持续运动、反复弯折和机械应力，因此在线束选型时需要重点确认动态弯折寿命、最小弯曲半径、固定位置、应力释放以及连接器锁止可靠性。如果机器人关节内部属于相对固定或低频运动区域，极细同轴线束更容易发挥其小型化和高速传输优势；如果属于长期高频往复运动区域，则应优先根据实际运动轨迹进行动态弯折测试和寿命验证。对于采购人员而言，也不应仅比较单根线材价格，而应综合考虑连接器匹配、加工一致性、阻抗控制、屏蔽性能、批量交付能力及长期供货稳定性。我们公司可提供：I-PEX 82672-100B-01-D兼容替代线束方案，可根据客户设备的长度、线材规格、连接器配置及应用环境进行极细同轴线束方案开发，为机器人、工业自动化设备及高速电子设备提供国产兼容替代选择。

在进行 I-PEX 82672-100B-01-D兼容替代时，工程师建议首先确认原设计的连接器接口形式和Pin位定义，其中该方案的线材端连接器型号为 20680-040T-01，40PIN，0.4MM间距，再进一步确认线束长度、线材规格、阻抗要求、屏蔽方式以及两端连接关系。对于机器人关节应用，还应额外提供关节运动范围、动态弯折频率、工作温度、安装空间和预期寿命等信息，以便进行针对性的线材与结构匹配。如果应用属于高速视觉、机器人内部高速数据通信等场景，还需要结合实际接口协议进行信号完整性验证。对于采购端，可以将 I-PEX 82672-100B-01-D作为原厂参考型号，与兼容替代线束从连接器匹配度、线材参数、加工工艺、可靠性测试和批量供应能力等方面进行综合评估，而不是单纯依据外观或Pin数进行替换。
