I-PEX 82673-100B-01-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

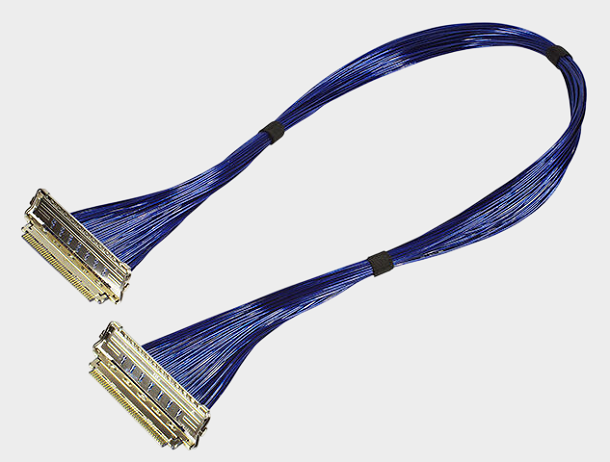

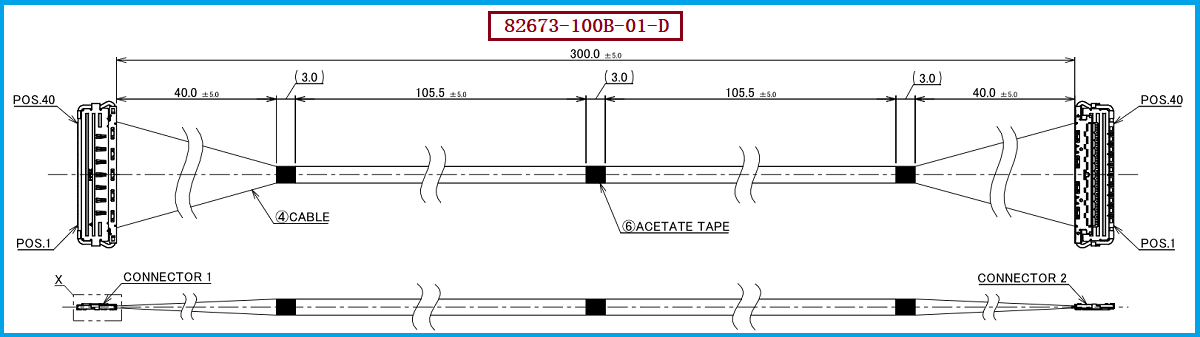

在笔记本电脑、平板电脑、高分辨率显示设备及其他轻薄型电子产品中，内部高速信号连接既要求较高的传输性能，又受到空间、连接器尺寸和走线弯折空间的限制。针对这类应用，I-PEX CABLINE®-CA II系列采用0.4mm Pitch超小间距连接器，并配合Micro-Coaxial极细同轴线，为高密度、高速信号连接提供了紧凑型解决方案。本次重点介绍的 I-PEX 82673-100B-01-D，属于CABLINE®-CA II 40Pin极细同轴线束方案，采用40AWG极细同轴线、300mm长度、1-1两端连接结构，线材端配套连接器型号为 20680-040T-01，该连接器可适配 AWG#40线材。对于工程师而言，这种“40Pin＋40AWG＋300mm”的组合能够在有限设备空间内实现多通道信号连接；对于采购人员而言，明确完整料号、连接器型号、线材AWG及长度，则有利于后续进行BOM核对、替代供应商评估以及样品承认。

极细同轴线是否支持USB 3.1 Gen 2传输？答案不能简单地用“支持”或“不支持”来判断。 USB 3.1 Gen 2的理论信号速率达到10Gbps，对线缆的特性阻抗、插入损耗、回波损耗、串扰、屏蔽性能以及连接器端接质量都有更高要求。极细同轴线由于采用中心导体、绝缘层、屏蔽层和外部结构组成的同轴传输形式，本身具备较好的高速信号传输基础，因此经过合理的阻抗设计、线材结构控制、连接器匹配及完整的SI测试后，可以用于10Gbps级高速信号应用。但从工程验证角度来看，不能仅因为“极细同轴线”这一名称，就直接宣称某一具体线束料号一定满足USB 3.1 Gen 2 10Gbps要求。对于 I-PEX 82673-100B-01-D这类40AWG极细同轴线束，如果项目目标是USB 3.1 Gen 2，应结合实际300mm线长、连接器、PCB走线及系统端收发器进行Insertion Loss、Return Loss、Crosstalk、Eye Diagram等高速信号完整性测试，最终以整机系统验证结果判断是否满足10Gbps传输要求。也就是说，极细同轴线为USB 3.1 Gen 2提供了可行的高速传输基础，但最终性能取决于“线材＋连接器＋端接＋PCB＋系统”的整体设计。

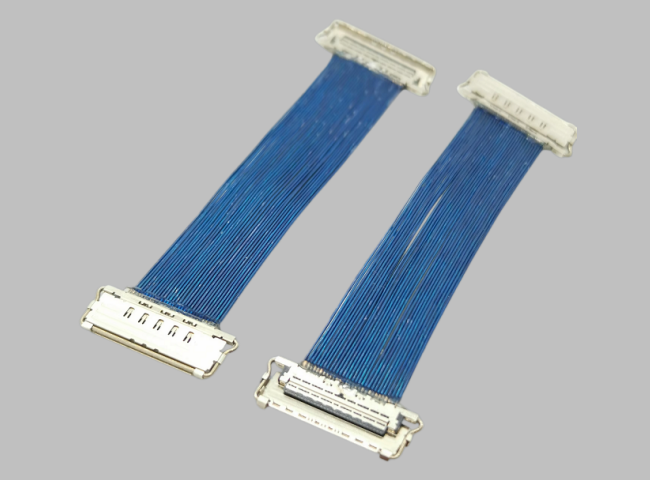

对于需要替换I-PEX原装线束的工程项目，真正的兼容并不是简单做到“Pin数一样、线长一样”即可，而是需要同时关注连接器、线材规格、线序、端接方式和机械尺寸。本方案中的线材端连接器采用 20680-040T-01，对应40Pin CABLINE®-CA II Plug Housing，并与AWG#40极细同轴线材匹配；目标替代产品则应重点保持 I-PEX 82673-100B-01-D、40Pin、40AWG、300mm、1-1端接等核心条件的一致性。对于工程师来说，在导入替代方案前，还应进一步确认连接器配合尺寸、出线方向、线序及高速信号性能；对于采购人员来说，则建议将“完整线束料号＋连接器型号＋AWG＋长度＋Pin数”作为询价和供应商技术确认的基础条件，而不是只按照“40Pin极细同轴线”进行采购。我们公司可提供：I-PEX 82673-100B-01-D兼容替代线束方案，可围绕原产品的40Pin结构、40AWG极细同轴线、300mm长度及1-1端接形式进行国产替代开发，并可根据客户实际设备的空间布局、线序和长度需求进行针对性的线束方案匹配。

如果工程项目正在寻找 I-PEX 82673-100B-01-D的兼容或国产替代方案，建议首先确认原设备端使用的CABLINE®-CA II 40Pin接口以及线束两端的配合关系，再核对20680-040T-01线材端连接器、AWG#40、300mm、1-1线序/端接方式等关键参数。若项目重点涉及USB 3.1 Gen 2或其他10Gbps级高速信号，则不能只验证“能够插上”，还应针对实际线束进行阻抗、插入损耗、回波损耗、串扰及高速眼图等项目测试；如果项目用于显示、eDP或其他高速差分信号，同样需要结合实际系统进行SI验证。对于采购替代，可以优先要求供应商提供与I-PEX 82673-100B-01-D对应的样品，并将原装件与替代件进行机械尺寸、Pin位、线序、连接器保持力、导通及高速性能对比，从而降低导入风险。我们公司作为极细同轴线束生产制造企业，可根据客户提供的原装样品、图纸或技术要求进行兼容替代开发，为工程验证、样品试制及批量采购提供相应的极细同轴线束方案。
