I-PEX 82869-100B-02-D CABLINE®-CA II 40AWG/50Ω 系列极细同轴线束替代品

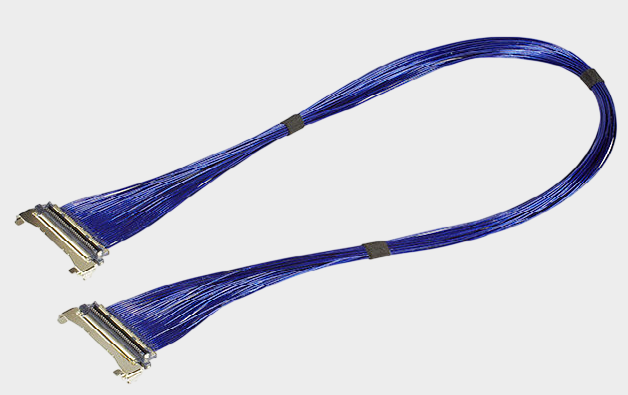

在笔记本电脑、平板电脑、高分辨率显示设备以及其他小型化电子设备内部，高速信号传输不仅要求线束具备良好的信号完整性，还要求其尽可能节省设备内部空间。本文所介绍的 I-PEX 82869-100B-02-D，属于 I-PEX CABLINE®-CA II 系列 50Pin 极细同轴线束参考型号，采用 AWG#40 极细同轴线材，线材端配套 20680-050T-01 连接器，适合高密度、小型化的高速信号连接场景。对于工程师而言，这类线束的价值并不只是“线径更细”，而是在有限空间内实现多通道信号传输；对于采购人员而言，则需要重点确认料号、Pin数、线材规格、连接器以及长度等关键参数是否与原设计一致。我们公司专注于极细同轴线束生产制造，可根据客户的连接器、线材、长度及电气性能要求提供相应的兼容替代方案。

极细同轴线束的主要优势是小型化、高密度以及高速信号传输能力，而不是承担大功率供电。以 AWG#40 线材为例，其导体截面积非常小，虽然适用于设备内部高速信号连接，但当通过较大的持续电流时，导体电阻会产生明显的 I²R焦耳热。随着电流增加，发热量会快速上升，如果散热条件有限，就可能导致线材温升过高，并进一步影响绝缘材料、连接器端子及周围器件的可靠性。因此，工程师在设计时不能因为极细同轴线束能够承载某个短时电流，就将其直接等同于“大功率电源线”。尤其对于高功率设备，应根据实际工作电流、持续时间、环境温度、线长、允许温升以及连接器额定电流等条件进行综合评估。极细同轴线束更适合承担高速、低功耗信号传输，而不适合作为大功率设备的主要供电线束。

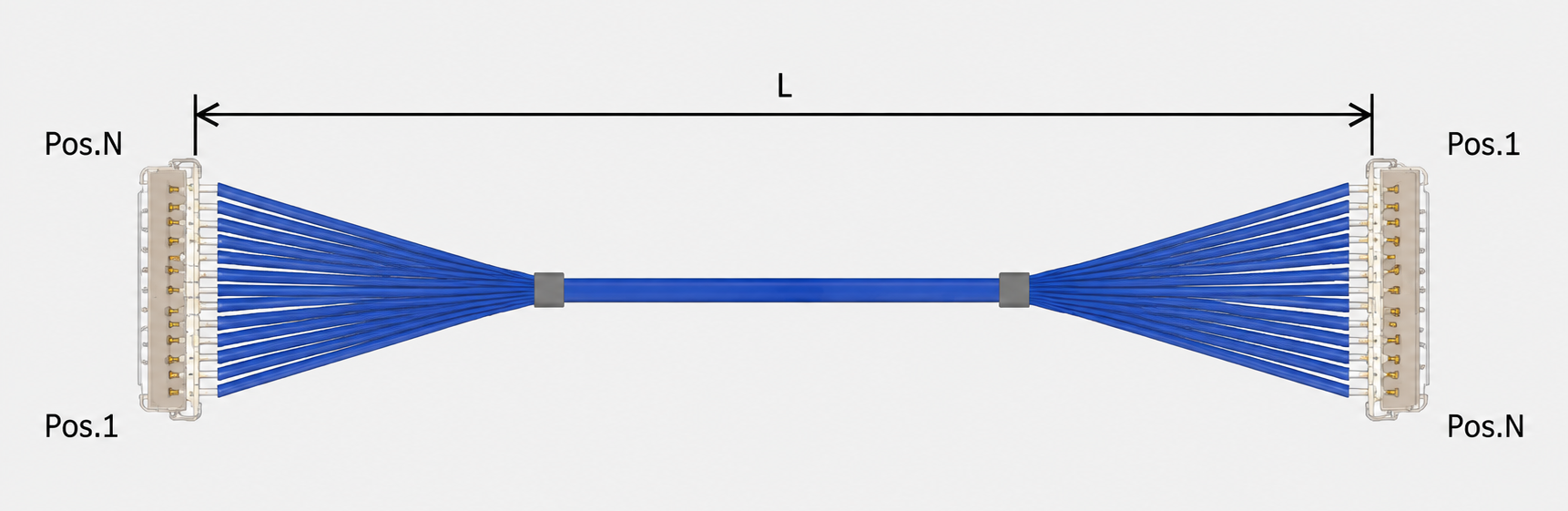

I-PEX 82869-100B-02-D 所采用的 AWG#40 极细同轴线，其应用逻辑与普通电源线存在明显区别。极细同轴结构通常通过中心导体、绝缘层、屏蔽层等结构实现高速信号的稳定传输，在高密度布线环境下可以有效节省空间，并降低多通道高速信号布线的困难。与此同时，CABLINE®-CA II 系列连接器采用 0.4mm Pitch 的高密度设计，并配合屏蔽结构，有利于高速信号连接和设备内部EMI控制。因此，在进行产品选型时，工程师应首先明确这条线束承担的是高速信号传输还是功率传输：如果主要任务是显示、高速数据或其他高速差分信号连接，AWG#40极细同轴线可以体现其小型化优势；如果需求是大电流、持续供电，则应该选择具有更大导体截面积和更高载流能力的电源线束方案，而不能单纯追求“越细越好”。

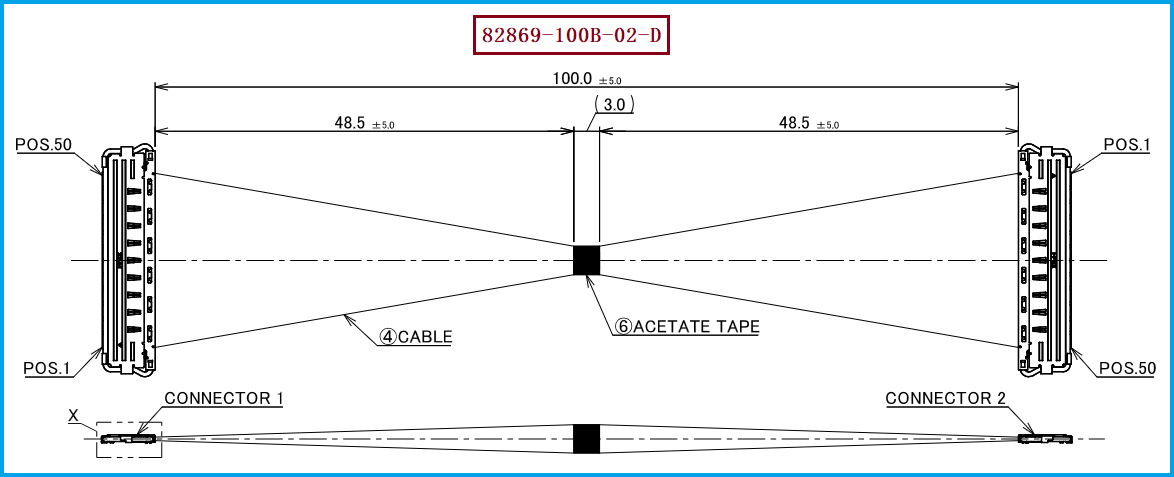

对于需要替换原厂线束的工程师和采购人员，建议以 I-PEX 82869-100B-02-D 的完整结构作为匹配基准，而不能只看一个产品料号。该方案的重点参数包括 50Pin、AWG#40极细同轴线、线材端连接器20680-050T-01，同时还应进一步核对线束长度、端子定义、线序、屏蔽结构、阻抗要求以及设备端配合连接器等信息。若用于国产替代或第二供应商导入，应重点进行尺寸配合、导通性能、耐压/绝缘、阻抗、信号完整性、插拔可靠性及温升等验证。我们公司可提供 I-PEX 82869-100B-02-D 兼容替代线束方案，可围绕原有连接器接口和极细同轴线束结构进行生产制造，并根据客户实际应用需求对线材规格、长度、线序及加工方式进行匹配，为工程师提供样品验证和批量采购所需的极细同轴线束解决方案。
