I-PEX 82900-100B-02-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

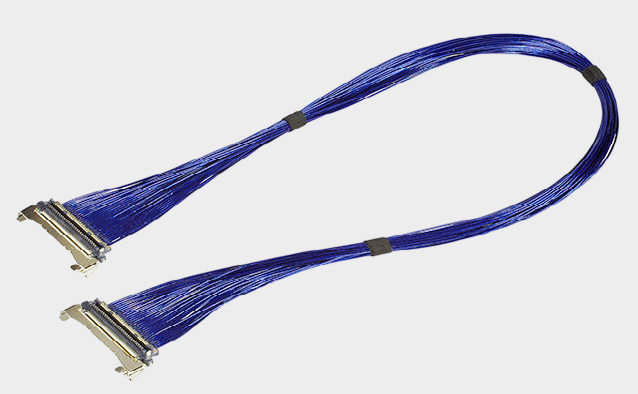

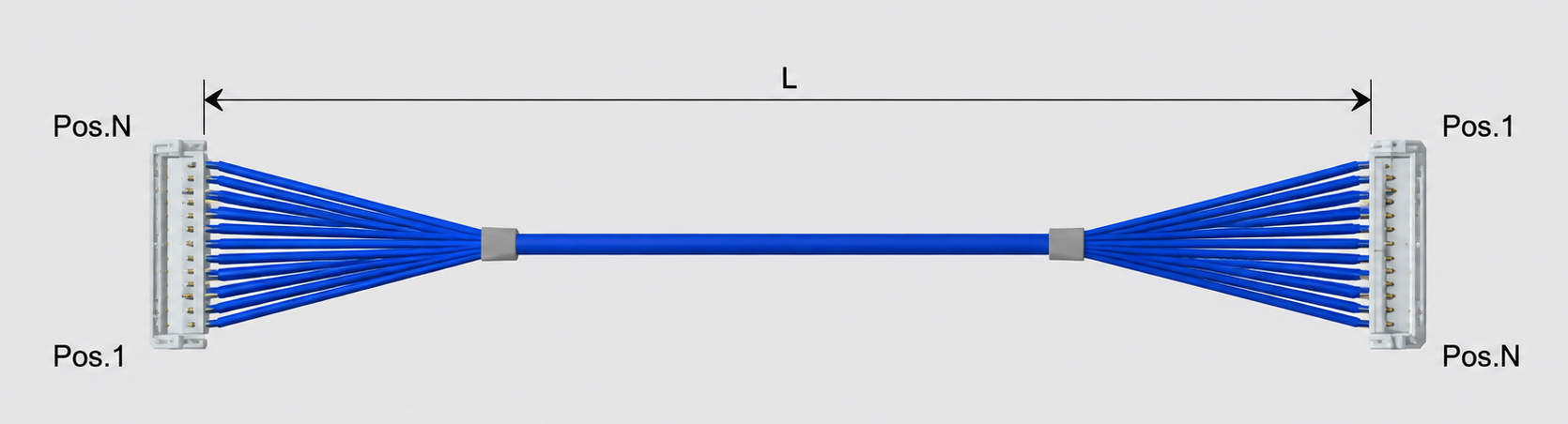

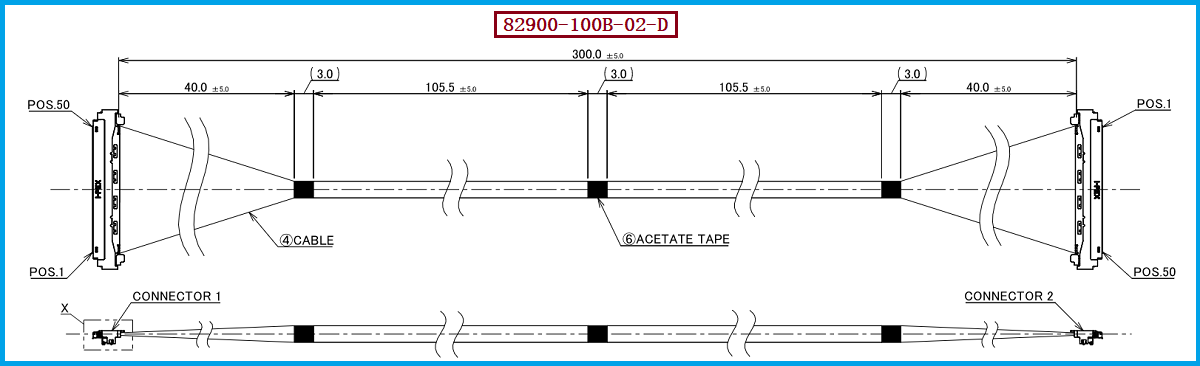

对于笔记本电脑、高性能显示设备、AI终端、工业视觉设备及高速计算设备而言，设备内部空间越来越紧凑，同时USB4、Thunderbolt、高速显示等接口对信号传输速率和抗干扰能力的要求不断提高，传统排线已经难以覆盖部分高密度、高速传输场景。此次介绍的 I-PEX 82900-100B-02-D，属于CABLINE®-UM系列50Pin极细同轴线束评估用样品，采用40AWG Micro-Coaxial极细同轴线，长度为300mm，线位定义为1-N，即一端连接器按照1至N的顺序进行信号对应。该线束配套使用的线材端连接器型号为 20878-050T-01，属于CABLINE®-UM Plug Housing 50Pin。其配套连接方案采用0.4mm接点间距，并结合ZenShield®全屏蔽及机械锁扣结构，可面向高速、高密度及小型化设备内部互联应用。对于工程师而言，这类线束不仅要关注“能不能连接”，更要综合考虑线径、阻抗、Pin数、线长、走线空间、信号完整性及EMI控制；对于采购人员而言，则需要进一步关注原厂料号对应关系、连接器匹配、线位定义、长度以及批量生产的一致性。

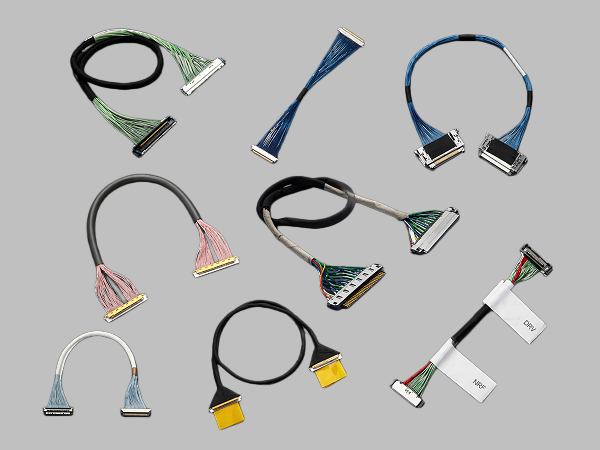

从产品结构和应用方式来看，极细同轴线并不是单一规格，工程应用中通常可以根据导体尺寸、结构设计、屏蔽方式、传输性能以及配套连接器进行区分。按照线径规格来看，极细同轴线常见有AWG36、AWG38、AWG40、AWG42、AWG44等规格，AWG数值越大，线材通常越细，因此在追求超薄化、轻量化和高密度布线时，AWG42、AWG44等更细规格具有空间优势，而AWG36、AWG38则通常能够提供更高的载流能力和相对更宽裕的机械性能。按照线束结构和连接方式，还可以区分为单端1-N极细同轴线束和两端1-1极细同轴线束等方案，其中本次介绍的 82900-100B-02-D采用1-N线位定义，适用于一端信号按照编号顺序进行对应的连接方案。与此同时，极细同轴线与Twinax双轴线、Discrete Wire离散线虽然都能够用于设备内部连接，但其导体结构、屏蔽方式、阻抗特性及适用信号类型存在差异，因此工程师在选型时不能简单依据“线越细越好”或“AWG越大越好”进行判断，而应根据高速信号速率、特性阻抗、载流要求、弯折空间、连接器规格及整机结构进行综合匹配。

极细同轴线的核心优势来自其特殊的同轴结构。通常由中心导体、绝缘介质层、屏蔽层以及外部护套等部分组成，中心导体负责传输高速电信号，绝缘层用于维持导体与屏蔽层之间稳定的电气间距，而外部屏蔽结构则形成围绕信号导体的屏蔽通道，从而降低外部电磁噪声对信号的影响，同时减少高速信号向周围空间产生的电磁辐射。对于高速数字信号而言，信号实际上是以高频电气波形的形式在线缆中传播，线材结构、导体尺寸、绝缘材料、屏蔽结构及连接器接触状态都会影响阻抗连续性和信号完整性。因此，极细同轴线并不是简单的“缩小版同轴线”，其制造过程中对同心度、剥线尺寸、端接精度、屏蔽层处理以及压接/焊接质量都有较高要求。CABLINE®-UM连接器采用0.4mm超细间距、90°直角出线结构，并具备ZenShield®全EMI屏蔽和机械锁扣设计，可以与极细同轴线束形成紧凑的高速互联方案；而对于本次 I-PEX 82900-100B-02-D，工程应用时还应重点确认40AWG线材与50Pin连接器之间的匹配关系，以及1-N线位定义是否与设备端PCB或模块端的信号定义一致。

针对 I-PEX 82900-100B-02-D 的兼容与替代，工程师在实际导入时建议首先确认50Pin数量、40AWG线材规格、300mm线长以及1-N线位定义，同时确认线材端使用的 20878-050T-01 连接器与设备端对应的CABLINE®-UM 50Pin Receptacle之间能够正确配合。其次，还需要根据实际高速信号要求确认阻抗、插损、回损、串扰、屏蔽连续性及端接一致性，不能仅依据连接器外形相同就直接判定为可替代产品。对于采购人员，如果原供应商存在交期较长、成本优化、供应风险或批量交付能力不足等情况，可以从“连接器型号一致/兼容、线材规格一致、线位定义一致、长度一致、端接工艺一致、关键电气性能达到要求”等维度进行替代供应商评估。我们公司可提供 I-PEX 82900-100B-02-D 兼容替代极细同轴线束方案，可根据客户设备实际需求进行线长、线位、Pin数及相关加工要求匹配，并围绕原线束的连接器、极细同轴线材及端接工艺进行兼容性开发，帮助工程团队降低重新设计的工作量，同时为采购端提供更加灵活的供应链选择。需要特别说明的是，实际替代项目仍建议以连接器配合测试、线序验证、尺寸确认及高速信号完整性测试结果作为最终判定依据。
