I-PEX 83040-100B-01-D CABLINE®-UM 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、AI终端、高性能显示设备、工业视觉设备、VR/AR设备以及高速计算平台不断向高速化、高密度化和轻薄化发展，设备内部连接不仅要满足更多信号通道的传输需求，还需要在有限空间内兼顾信号完整性、抗干扰能力、连接可靠性和装配效率。传统排线方案在面对高速差分信号、高频信号以及复杂电磁环境时，对阻抗控制、串扰抑制和空间布局提出了更高要求，而极细同轴线（Micro-Coaxial Cable）凭借单通道屏蔽、细径化、高密度布线以及较好的高速信号传输能力，逐渐成为高速电子设备内部互连的重要选择。此次对应的产品为I-PEX 83040-100B-01-D极细同轴线束，属于CABLINE®-UM系列50Pin、40AWG极细同轴线束方案，采用线材端20878-050T-01连接器，连接器为50PIN、0.4MM间距结构，适合对内部空间、传输性能和连接密度有较高要求的电子设备应用。

从工程师选型角度来看，极细同轴线束成为高速连接领域重要方案，并不仅仅是因为“线径细”，更重要的是它能够将高速传输、信号隔离和空间利用率结合起来。与普通线缆或传统FPC方案相比，极细同轴线可以针对高速信号进行更加精细的结构设计，每根同轴线具备独立的信号传输与屏蔽结构，有利于降低相邻通道之间的串扰，并帮助工程师进行高速信号完整性设计。I-PEX CABLINE®-UM连接器采用0.4mm Contact Pitch超细间距，并具备ZenShield®全EMI屏蔽及机械锁扣结构，产品体系支持30Pin、40Pin、50Pin、60Pin等规格；其中83040-100B-01-D对应50Pin、40AWG Micro-Coaxial Cable方案，可用于高密度内部高速互连。对于工程师而言，这意味着在主板、显示模组、摄像头、高速计算模块等空间受限区域，可以通过极细同轴线束实现更加灵活的走线和连接设计，同时兼顾高速信号传输与EMC设计需求。

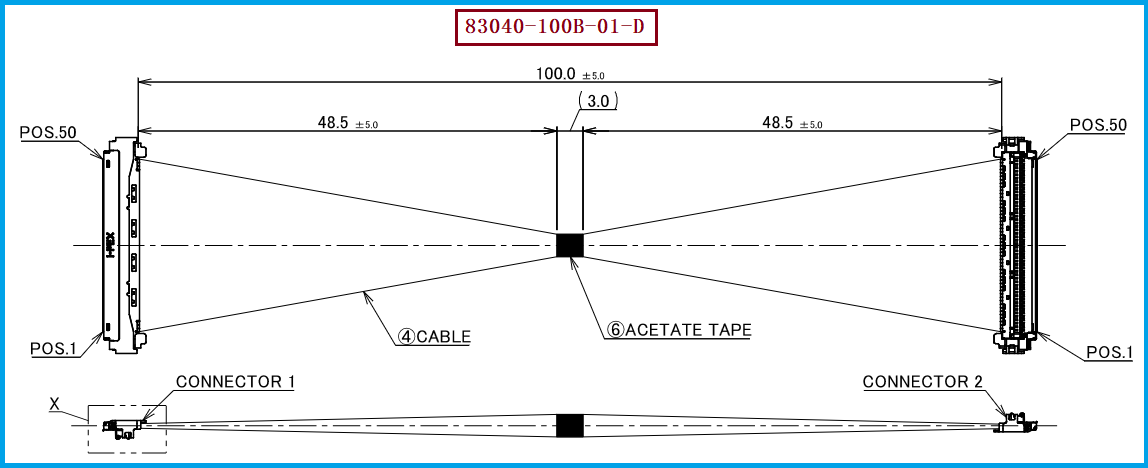

对于采购人员和项目负责人而言，选择高速极细同轴线束时，不能只确认连接器型号是否一致，还需要重点核对连接器PIN数、触点间距、线材规格、线序定义、线束长度、端接工艺、阻抗要求以及批量一致性。本产品对应的线材端连接器型号为20878-050T-01，PIN数为50PIN，0.4MM间距，而产品料号I-PEX 83040-100B-01-D对应50Pin、40AWG、100mm规格的1-1连接方案。对于实际项目替代而言，即使连接器外观相同，如果线材AWG、线序、屏蔽结构、端子压接、焊接/端接品质或电气性能存在差异，也可能影响整机高速信号表现。因此，采购阶段建议将“连接器兼容”进一步落实到“完整极细同轴线束兼容”，并通过样品验证、尺寸确认、导通测试、阻抗/信号完整性验证以及可靠性测试等方式确认替代方案。我们公司专注于极细同轴线束研发、生产与制造，可根据客户的连接器配置、线材规格、PIN数、长度、线序及应用要求进行定制，并可提供I-PEX 83040-100B-01-D兼容替代线束方案，帮助客户降低供应链采购成本，同时满足项目开发和批量生产需求。

针对I-PEX 83040-100B-01-D这类50Pin高速极细同轴线束，工程师在进行选型或国产兼容替代时，建议优先确认“连接器+线材+端接工艺+线序+尺寸+电气性能”六个方面是否匹配。连接器端需要重点确认20878-050T-01、50PIN、0.4MM间距等关键条件；线材端则需要确认40AWG极细同轴线规格及相应高速传输性能；同时根据设备内部空间确定线束长度、出线方向和弯折路径。如果原设备使用的是I-PEX CABLINE®-UM系列方案，可以优先按照原连接器结构和PIN定义进行兼容设计，再根据实际应用需求进行线材、长度和端接工艺优化。对于采购部门而言，与其单纯寻找“型号相似”的线束，不如要求供应商按照原产品的关键尺寸和电气要求进行一对一兼容验证，这样更有利于降低导入替代产品后的重新开发风险。我们公司可根据客户提供的原厂样品、图纸或技术参数，进行I-PEX 83040-100B-01-D兼容替代极细同轴线束开发与批量制造，为工程研发和采购提供从样品打样到量产交付的线束解决方案。
