极细同轴线能承受的最大电流是多少？AWG#40对应多少电流

“极细同轴线能承受的最大电流是多少？”并没有一个适用于所有极细同轴线的固定答案，因为电流承载能力会受到导体线径、接触端子结构、温升、环境温度、连续工作条件以及连接器额定能力等因素影响。根据CABLINE®-CA系列官方技术资料，不同线径对应不同的额定电流能力，其中AWG#40为0.3A/contact，并且对应的最大接点数量为40 contacts；AWG#42约为0.24A/contact，AWG#44约为0.1A/contact，而更粗的AWG#38、AWG#36对应的电流能力还会进一步提高。因此，对于采用AWG#40线材的 I-PEX 82666-100B-01-D，可以将0.3A/contact作为该CABLINE®-CA连接器系列在AWG#40配置下的额定电流参考值。需要特别注意的是，0.3A/contact并不等于整条40芯线束可以简单按照40×0.3A=12A长期使用。实际系统的总电流能力还需要根据具体Pin分配、连续通电数量、导体温升、连接器结构、PCB设计及实际工作环境进行工程验证。对于高速信号线束而言，大多数通道主要承担高速数据传输，因此更应该按照实际电源Pin、信号Pin和接地Pin的用途分别进行电流和信号完整性评估。

AWG#40+40PIN+0.4mm：工程选型不能只看“能过多大电流”

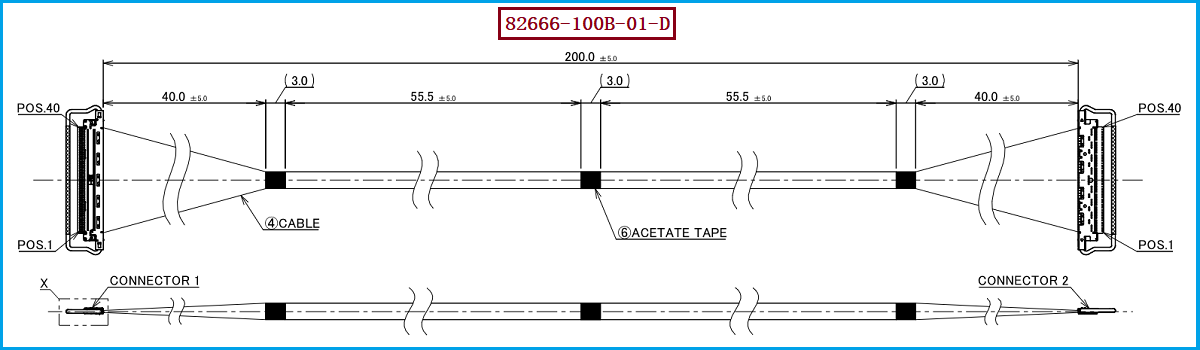

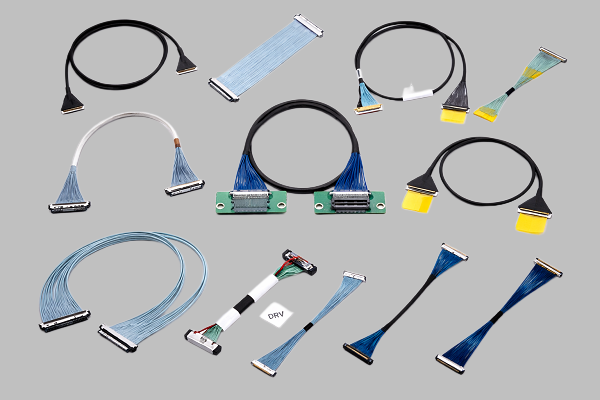

I-PEX 82666-100B-01-D 使用的线材端连接器型号为 20634-140T-02，该连接器对应40PIN、0.4mm Pitch，并可适配Micro-Coaxial Cable等极细线材，其中本产品实际采用的是AWG#40、50Ω极细同轴线。对于工程师而言，AWG规格首先决定导体尺寸及其电流承载能力，但极细同轴线属于“信号传输+机械连接+电气连接”的综合产品，不能只通过AWG判断整体性能。例如，在高速数字信号应用中，50Ω阻抗控制、线材结构一致性、端头处理、连接器接触可靠性以及屏蔽和接地设计同样重要。如果将AWG#40线材替换成其他AWG规格，也不能简单认为“线越粗越好”，因为线径变化可能同时影响线束外径、连接器兼容性、端头加工、弯折性能以及高速信号特性。因此，在进行国产替代或供应商切换时，建议工程部门把连接器型号20634-140T-02、40PIN、0.4mm Pitch、AWG#40、50Ω、200mm、1-1线序作为一组完整技术条件进行验证。

选型和兼容与替代方案参考及建议

对于需要替代I-PEX 82666-100B-01-D的项目，建议工程师首先确认PCB端配对连接器及机械尺寸，再确认线材端连接器 20634-140T-02是否匹配；随后对40PIN、0.4mm间距、AWG#40、50Ω以及200mm线长进行逐项核对，同时确认两端Pin Assignment是否为1-1。对于电气性能，则需要重点验证AWG#40在实际连续工作状态下的温升和电流能力，而不能直接将0.3A/contact理解成所有使用环境下的绝对最大工作电流。如果产品用于USB、eDP、DisplayPort、工业视觉或其他高速信号场景，还建议进一步进行插损、回损、串扰、阻抗一致性和眼图等信号完整性测试。我们公司可提供：I-PEX 82666-100B-01-D兼容替代线束方案，可根据客户实际设备需求，对40PIN、0.4mm Pitch、AWG#40极细同轴线、50Ω阻抗、线束长度及线序等规格进行匹配，并结合连接器端加工、固定、焊接及装配工艺进行极细同轴线束的生产制造，为工程师提供样品验证和量产导入支持，也为采购人员提供稳定的国产替代供应方案。

极细同轴线的电流能力，需要结合线径和连接器综合判断

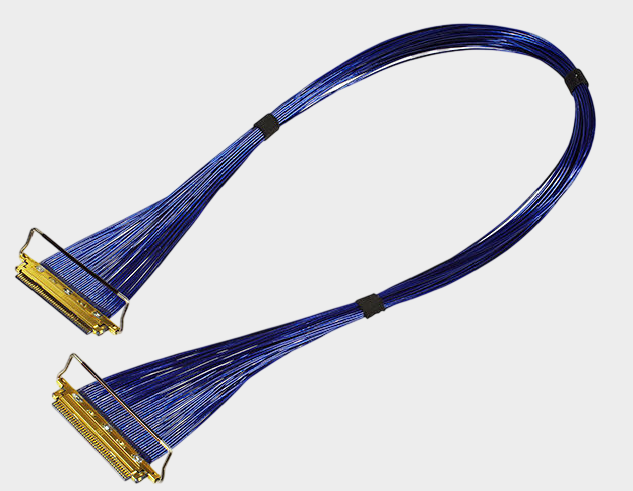

I-PEX 82666-100B-01-D是一款采用20634-140T-02线材端连接器、40PIN、0.4mm间距、AWG#40、50Ω、200mm、1-1线序的CABLINE®-CA极细同轴线束。在“极细同轴线能承受的最大电流是多少？”这一问题上，CABLINE®-CA系列资料显示，AWG#40对应0.3A/contact，这是工程选型中非常重要的参考指标，但实际允许电流仍应结合通电Pin数量、持续工作时间、环境温度、温升以及整机电源设计进行验证，而不能简单按照Pin数量乘以额定电流进行长期工作电流推算。对于国产替代项目，真正可靠的方案应同时满足连接器匹配、AWG线径、50Ω阻抗、Pin数、Pitch、线长、线序、电流能力和高速信号完整性等要求。我是【3W电子元器件网】，专业为客户提供高速极细同轴线束及连接器的成熟替代方案与工程、产品支持，如有需求请联系：张经理 18913228573（微信同号）。我们持续专注于极细同轴线束国产替代研究与市场应用方案开发，如果您正在寻找I-PEX 82666-100B-01-D兼容替代线束，或对AWG#40、40PIN、0.4mm Pitch极细同轴线束有采购需求，欢迎联系我们进行具体规格确认与方案评估.
