I-PEX 82667-100B-01-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

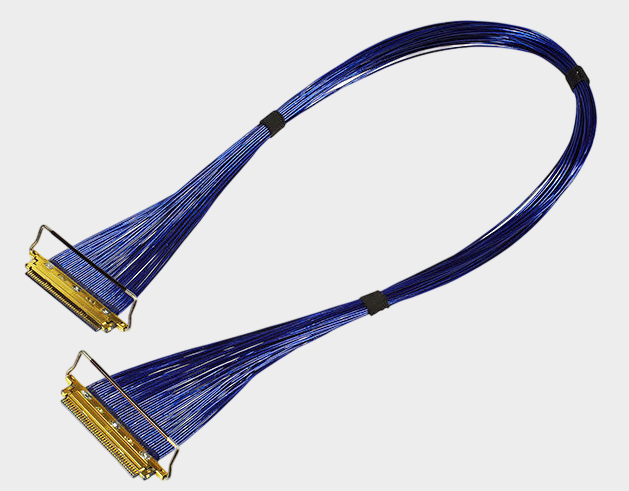

对于工程师而言，极细同轴线并不是只能传输一路信号，极细同轴线完全可以通过多根独立同轴线组成线束，实现多路信号同时传输。其基本原理是每根极细同轴线可以作为独立的信号传输通道，再通过多Pin连接器完成多通道汇集，因此非常适合高密度、高速率的数据传输系统。以 I-PEX CABLINE®-CA 系列为例，该连接器采用0.4mm接触间距，并提供10Pin、12Pin、20Pin、30Pin、40Pin、50Pin及60Pin等规格，可以根据系统实际通道数量进行配置。对于本文重点介绍的 I-PEX 82667-100B-01-D，其为40Pin Micro-Coaxial极细同轴线束，采用AWG#40、50Ω极细同轴线，长度为300MM，两端按照1-1方式进行对应连接，即一端Pin 1对应另一端Pin 1，以此类推。因此，从工程设计角度来看，它可以将多路高速信号集中在一条紧凑的极细同轴线束中进行传输，而不是依赖单根线缆承担所有信号。

当笔记本电脑、工业相机、AI视觉设备、高分辨率显示设备及其他高速电子产品需要在有限空间内同时传输多路数据时，工程师通常需要同时考虑信号速率、串扰、布线空间、阻抗控制以及连接可靠性。传统排线或普通导线在多通道高速传输场景下，系统设计难度可能随通道数量增加而提升，而极细同轴线采用同轴结构，每个通道拥有相对独立的传输结构，有利于进行高速信号通道设计。CABLINE®-CA连接器本身采用0.4mm Pitch水平对插结构，插合高度约1.0±0.1mm，并支持最高32Gbps/Lane PAM4的高速传输应用，因此可以在较小的空间内实现高密度多通道连接。对于工程师而言，这意味着在进行高速显示、摄像头数据或其他高速数字信号设计时，可以根据实际信号数量选择合适Pin数的极细同轴线束；对于采购人员而言，则需要重点确认Pin数、线径、阻抗、长度、Pin Assignment以及连接器型号是否与原设计完全匹配，而不能仅仅按照“多少Pin”进行简单替换。

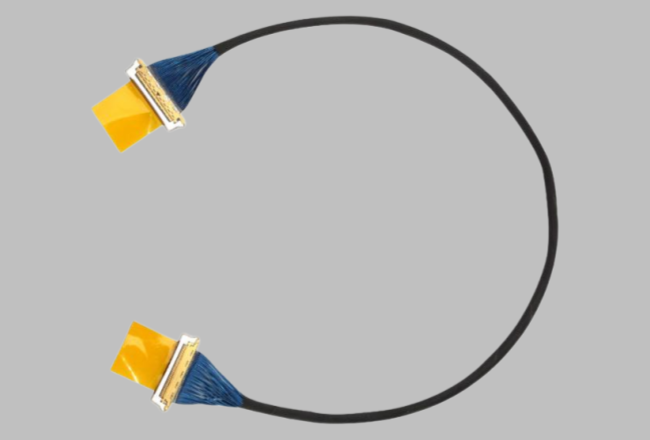

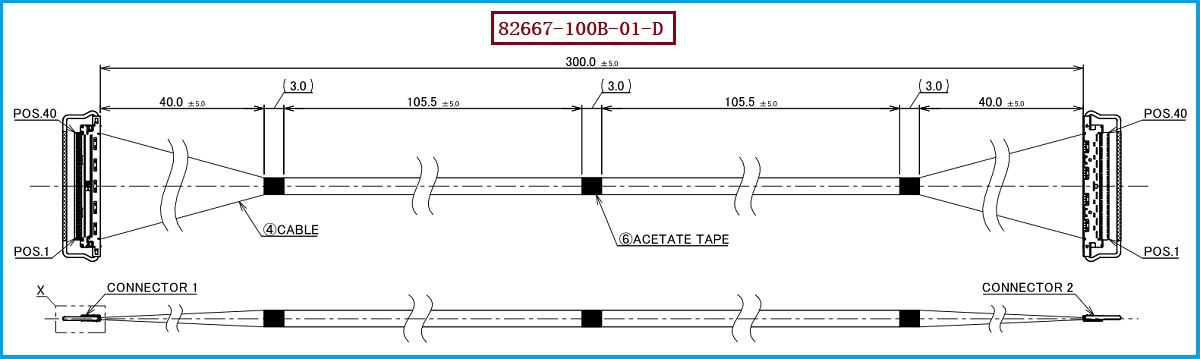

I-PEX 82667-100B-01-D 是本文重点介绍的40Pin极细同轴线束产品料号/型号，其对应的线材端连接器主体型号为 20634-140T-02，线束长度为300MM。从产品结构来看，该方案采用CABLINE®-CA系列40Pin连接方案，线材为AWG#40、50Ω Micro-Coaxial极细同轴线，并采用1-1 Pin Assignment。对于需要多路信号同时传输的设备，这种“多根极细同轴线+多Pin连接器”的组合能够将多个信号通道集成到一条线束中，同时保持较高的布线密度。需要特别注意的是，“40Pin”并不等于可以无条件承载40路完全相同的高速信号，实际可传输的信号类型、差分对数量、电源/地线分配以及高速性能，还需要结合具体Pin Assignment、系统协议、PCB走线及整机SI/PI设计进行确认。因此，工程师在导入替代线束时，应以原设计的电气定义和实际测试结果作为最终判断依据。

如果工程师或采购人员正在寻找 I-PEX 82667-100B-01-D 的兼容替代方案，建议首先确认原线束的40Pin数量、0.4mm Pitch连接体系、20634-140T-02线材端连接器匹配关系、AWG#40线材、50Ω阻抗、300MM长度以及1-1 Pin Assignment等关键参数，再进一步确认设备实际需要传输的高速信号类型及通道分配。尤其对于USB、DisplayPort、eDP、MIPI等高速信号，多路同时传输时不能只关注连接器能否插合，还需要关注阻抗连续性、差分对布局、串扰控制、线长一致性、端接工艺及批量生产一致性。针对原厂线束的国产化替代需求，我们公司可提供：I-PEX 82667-100B-01-D兼容替代线束方案，可根据客户实际设备的连接器配置、线材规格、Pin数、线束长度及Pin Assignment进行对应开发与生产制造，为工程师提供样品验证及批量应用所需的极细同轴线束解决方案。
