I-PEX 82863-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

随着笔记本电脑、AI设备、工业视觉、高清显示及高速计算平台的数据带宽不断提升，设备内部线束已经不再只是“导电连接”的简单功能，而需要同时满足高速传输、阻抗控制、信号完整性、抗串扰以及小型化布线等多重要求。尤其在 USB4、Thunderbolt、DisplayPort、eDP、HDMI 2.1、V-By-One US、MIPI 等高速协议应用中，传输速率不断提高，传统普通导线在高频环境下更容易面临信号衰减、阻抗不连续以及串扰等问题。极细同轴线通过中心导体、绝缘层、屏蔽层及外被形成相对完整的传输结构，在有限空间内兼顾高速信号传输与抗干扰能力，因此越来越适合用于高速显示、摄像头、AI视觉及高性能电子设备内部连接。以 I-PEX CABLINE®-CA 系列为例，其连接器采用 0.4mm Pitch、水平对插结构，并支持最高 32Gbps/Lane PAM4 的高速传输能力，为高速极细同轴线束应用提供了紧凑型连接基础。

从协议匹配角度来看，极细同轴线可用于多种高速数字信号传输场景，包括 USB4、Thunderbolt、DisplayPort、eDP、HDMI、V-By-One US 以及 MIPI 等。其中，USB4 Gen4 可达到 32Gbps/Lane，DisplayPort UHBR20 可达到 20Gbps/Lane，V-By-One US 可达到 16Gbps/Lane，HDMI 2.1 可达到 12Gbps/Lane；在笔记本电脑及高分辨率显示设备中，eDP 也是极细同轴线束的重要应用方向，而在摄像头、工业视觉及机器视觉设备中，MIPI 等高速接口同样对线束的高频传输性能提出了较高要求。对于工程师而言，选型时不能简单理解为“线材支持多少Gbps”，而应结合实际协议、信号频率、通道数量、线长、线径、阻抗、连接器结构以及设备内部空间综合判断。对于采购人员而言，则需要进一步确认线束的料号、连接器、Pin数、线位定义、长度及端接方式是否与原设计一致，从而降低国产替代或二次选型带来的验证风险。

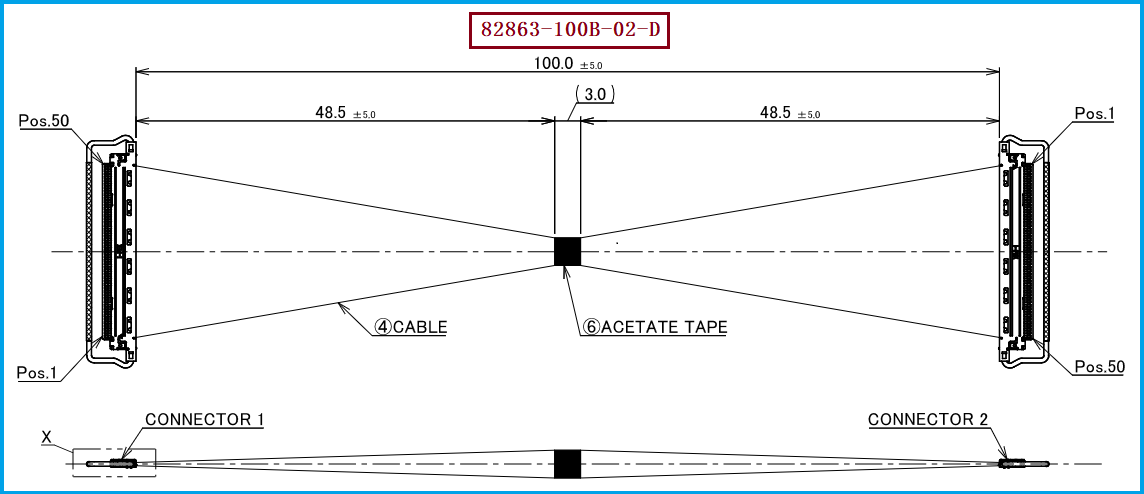

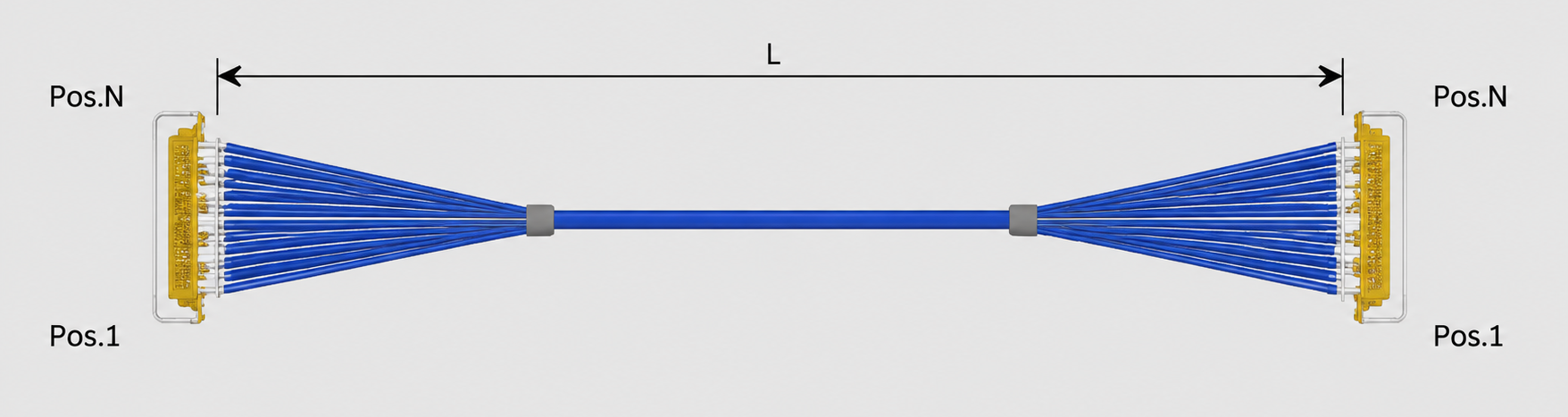

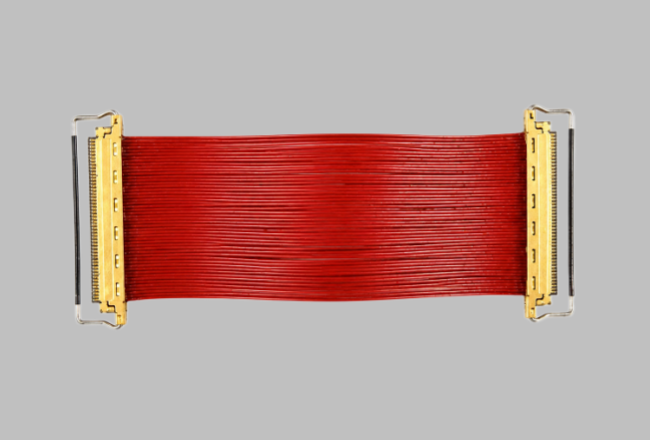

本次介绍的产品为 I-PEX 82863-100B-02-D 极细同轴线束，对应 CABLINE®-CA 系列高速极细同轴线束方案，采用 50Pin、Micro-Coaxial 极细同轴线结构，线位定义为 1-N，线材端使用的连接器型号为 20634-150T-02。其中，1-N 线位定义可理解为线束两端按照 1 对 N 的对应关系进行信号排列，实际导通关系应以具体工程图纸及线束规格确认为准。对于工程师而言，50Pin高密度设计能够满足多通道高速信号连接需求，同时 CABLINE®-CA 0.4mm Pitch 的小型化连接器有利于节省PCB及设备内部空间；对于采购人员而言，I-PEX 82863-100B-02-D + 20634-150T-02 + 1-N 这一组关键识别信息可作为询价、打样、替代选型和来料检验的重要依据。我们公司专注于极细同轴线束的生产制造，可根据客户的连接器接口、Pin数、线长、线位定义及应用要求进行匹配开发，我们公司可提供 I-PEX 82863-100B-02-D 兼容替代线束方案，帮助客户在保证安装匹配及高速传输应用需求的基础上进行国产替代选型。

在进行 I-PEX 82863-100B-02-D 的兼容或替代选型时，建议工程师首先确认 PCB 端所使用的连接器系列及接口结构，再核对线材端连接器 20634-150T-02、50Pin 配置以及 1-N 线位定义，同时确认线径、线长、阻抗要求、屏蔽结构及实际高速协议。尤其对于 USB4、DisplayPort、eDP、HDMI、MIPI 等高速信号，不建议仅以“连接器能否插上”作为兼容判断标准，而应进一步进行信号完整性、阻抗一致性、插损、回损、串扰等相关验证。对于采购替代项目，则建议按照“连接器匹配→线位定义匹配→线材规格匹配→尺寸及装配匹配→高速性能验证”的思路推进。若客户已有 I-PEX 原装线束样品、工程图纸或明确的长度及线材规格，我司可依据实际需求进行极细同轴线束打样及兼容替代方案评估。

高速协议越快，线束越需要从“连接”走向“信号完整性”
从高速接口的发展趋势来看，USB4、Thunderbolt、DisplayPort、eDP、HDMI、V-By-One US、MIPI 等协议不断向更高带宽发展，极细同轴线束凭借高密度、小型化以及良好的高速信号传输和屏蔽能力，正在成为高速电子设备内部连接的重要线束方案。I-PEX 82863-100B-02-D 作为 CABLINE®-CA 系列 50Pin 极细同轴线束方案，配套线材端连接器 20634-150T-02，线位定义为 1-N，适用于对空间、高速传输及多通道连接具有要求的设备应用。对于正在进行国产替代、第二供应商导入或高速线束定制的工程师与采购人员而言，除了关注型号兼容，更应关注整个线束系统的电气性能和机械匹配。我是【3W电子元器件网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：张经理 18913228573（微信同号）。我们持续专注于极细同轴线束的国产替代研究与市场应用方案开发，如果您对 I-PEX 82863-100B-02-D 兼容替代线束方案感兴趣，或有样品、图纸、采购及定制需求，欢迎联系我们进行选型与方案评估。
