I-PEX 82145-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

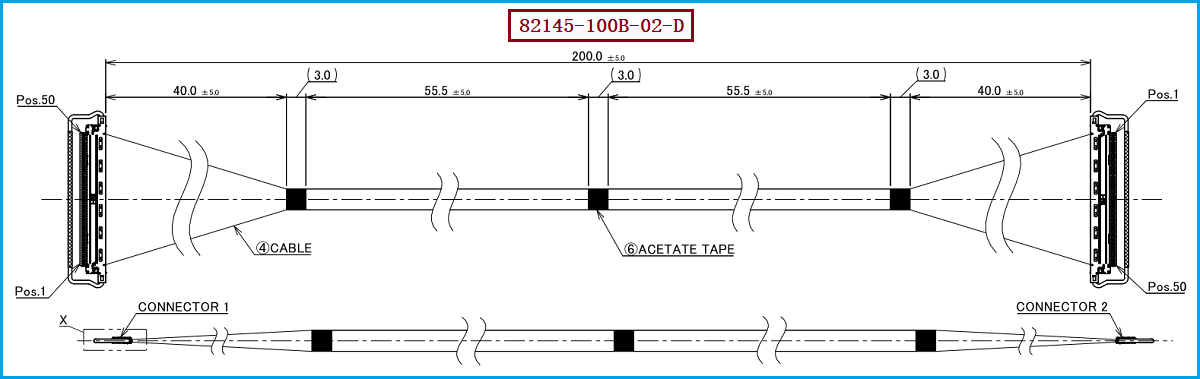

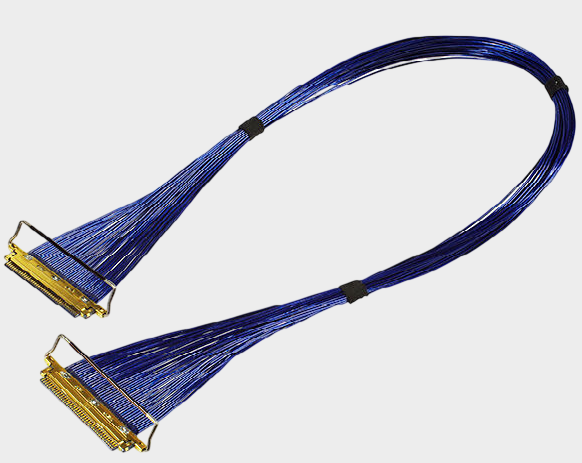

在笔记本电脑、平板电脑、显示设备、工业控制设备以及其他空间高度受限的电子产品中，传统线缆越来越难以同时满足“体积小、高密度、高速传输、可靠连接”等要求。极细同轴线束正是在这一背景下得到广泛应用的一类高速内部互连产品。本次介绍的 I-PEX 82145-100B-02-D，属于 CABLINE®-CA 系列50Pin极细同轴线束方案，采用 50根AWG#40、50Ω微型同轴线，线束长度为 200±5mm。在线材端配套使用 I-PEX 20634-150T-02 连接器，连接器为 50PIN、0.4mm Pitch，能够在非常有限的PCB空间内实现高密度信号连接。对于工程师而言，这种0.4mm超细间距结构有助于减少连接区域占用空间；对于采购人员而言，则可以从线材规格、Pin数、连接器型号、长度以及整体装配一致性等维度，对国产兼容替代方案进行确认。

“极细同轴线支持哪些行业通用接口规范？”是工程师进行线束选型时非常关注的问题。需要注意的是，接口协议与线束本身并不是完全等同的概念，最终能否满足某一种接口标准，需要结合连接器、线材结构、阻抗、PCB设计、信号完整性以及整机系统进行综合验证。以 CABLINE®-CA 系列连接器的应用方向来看，其高速传输能力可用于面向 USB4、Thunderbolt、DisplayPort、V-by-One、HDMI、eDP、USB 3.x、MIPI 等高速数字信号传输场景。其中，官方资料给出的参考高速传输能力可达到 32Gbps/Lane PAM4。这也是极细同轴线区别于普通排线、离散导线的重要原因之一：同轴结构能够通过中心导体、绝缘层及屏蔽结构形成更加稳定的高速信号传输环境，从而更适合高频、高速以及高密度内部互连。对于工程师来说，在实际项目中应根据目标协议速率、差分阻抗、串扰、插损、回损及EMI等指标进行完整验证，而不是仅凭“支持某接口名称”判断线束是否可以直接通过最终产品认证。

对于正在进行国产替代、第二供应商导入或成本优化的企业而言，替代极细同轴线束并不是简单地将线缆长度做成一样即可。I-PEX 82145-100B-02-D 的关键匹配信息包括：50Pin配置、AWG#40 50Ω极细同轴线、约200mm线长，以及与 20634-150T-02 配套的50PIN、0.4mm间距连接结构，同时还涉及端子排列、线缆压接/焊接工艺、屏蔽处理、胶粘固定、胶带包覆以及整体尺寸控制等。特别是50PIN、0.4mm Pitch的高密度连接，对端部加工精度、导体定位、剥线尺寸、接地及屏蔽一致性提出了较高要求。采购人员在评估供应商时，建议重点确认是否能够提供与原方案相匹配的连接器、线材规格、端子定义、长度公差和批量一致性，并通过导通、绝缘、耐压、阻抗及高速信号完整性等测试确认替代方案满足实际项目要求。我们公司可提供 I-PEX 82145-100B-02-D 兼容替代线束方案，可根据客户实际设备结构和技术要求进行极细同轴线束的国产化生产制造与适配。

在进行 I-PEX 82145-100B-02-D 的兼容替代选型时，建议工程师首先确定原产品的连接器型号，即 20634-150T-02，以及50PIN、0.4mm Pitch这一核心接口尺寸，再进一步核对AWG规格、特性阻抗、线长、Pin-to-Pin定义、端部尺寸和装配方向。如果应用场景涉及USB4、DisplayPort、HDMI、eDP等高速信号，则还需要重点进行高速信号完整性验证，不能仅依据外观尺寸或连接器能够正常插合就判定兼容。对于采购部门而言，可以要求供应商按照原厂料号 82145-100B-02-D 提供对应的国产替代样品，并通过样品测试、小批量验证及量产一致性验证逐步完成供应商导入。对于需要进一步优化成本、交期或供应链安全的项目，也可以根据设备内部空间重新评估线长、Pin数、线材规格及连接器配置，在保持关键电气性能的前提下形成更适合自身产品的定制化方案。
