I-PEX 82864-100B-02-D CABLINE®-CA 40AWG/50Ω 系列极细同轴线束替代品

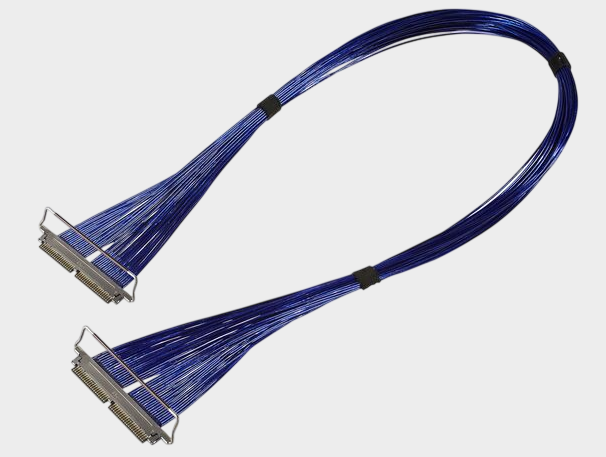

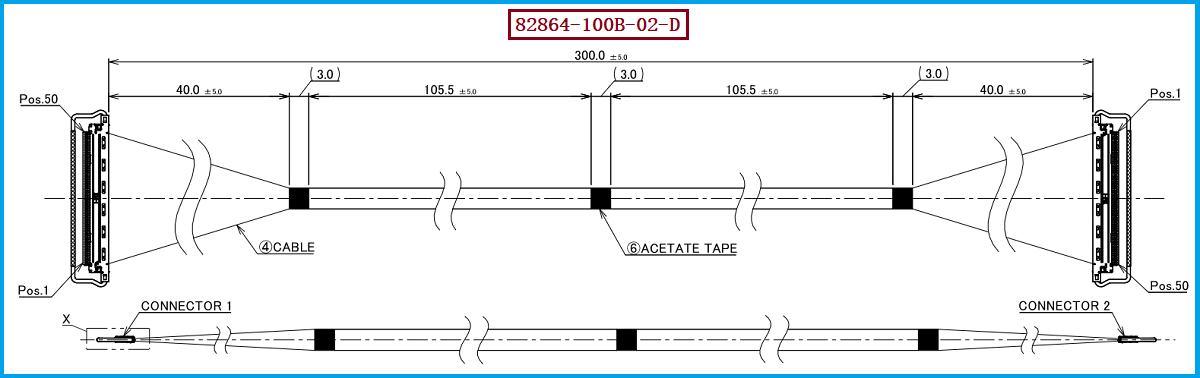

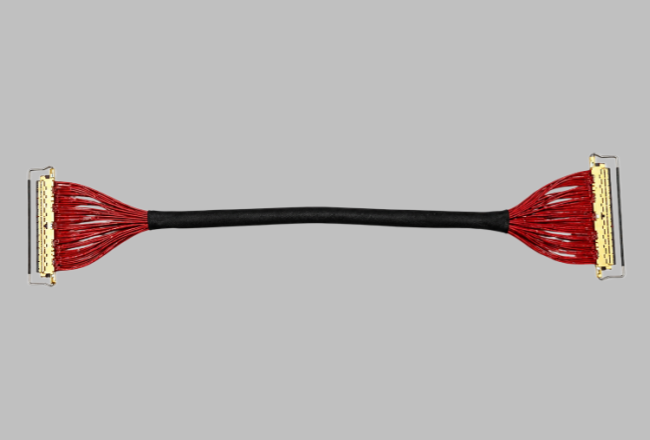

极细同轴线束是一种面向高密度、高速信号连接场景设计的线束产品，其基本工作结构与普通同轴线类似，都是利用“中心导体—绝缘层—屏蔽层—外部保护层”的同轴结构传输电信号。以 I-PEX 82864-100B-02-D 为例，该产品属于CABLINE®-CA 50P HARNESS，采用50根AWG#40、50Ω Micro-Coaxial Cable（极细同轴线），整体线束长度为300.0±5.0mm，两端配套高密度连接器结构，其中线材端使用的连接器型号为20634-150T-02，该连接器可适配AWG#40规格线材。与普通多芯线相比，每根极细同轴线都拥有相对独立的信号传输与屏蔽结构，因此特别适合高速摄像、显示、MIPI、eDP以及其他高频高速电子设备内部信号连接。

从工作原理来看，极细同轴线束首先由中心导体承担高速电信号传输，外围绝缘层用于保持中心导体与屏蔽层之间的电气隔离，而外部屏蔽结构则承担电磁屏蔽和信号回路的重要作用。当高速差分信号进入极细同轴线后，电磁场主要被约束在同轴结构内部，从而能够降低外部电磁干扰以及相邻通道之间的串扰，并帮助维持相对稳定的传输阻抗。82864-100B-02-D采用50Ω极细同轴线，对于高速信号而言，稳定的阻抗特性有助于降低信号在传输过程中产生的反射和波形畸变。与此同时，50根独立极细同轴线经过连接器进行高密度端接，最终形成完整的高速信号通道。因此，极细同轴线束并不是简单地“把很多根细线绑在一起”，而是通过线材结构、屏蔽、阻抗、连接器端接以及线序等因素共同实现稳定的信号传输。

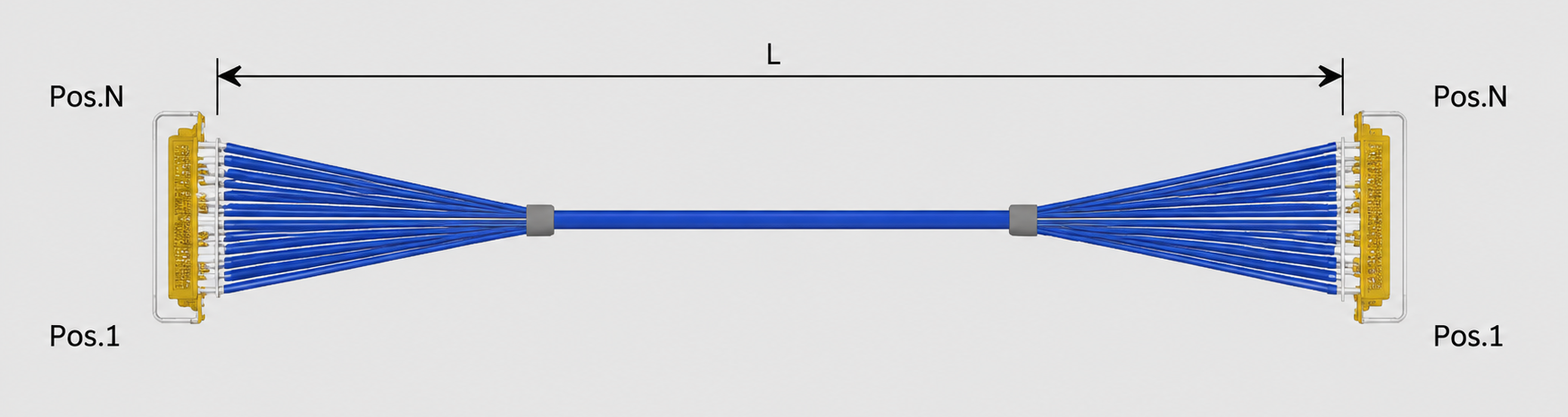

对于工程师而言，判断极细同轴线束性能时，不能只进行简单的导通测试。以 82864-100B-02-D 为例，其50根AWG#40极细同轴线采用50Ω规格，并通过20634-150T-02连接器进行高密度端接，同时该型号采用1-N反向Pin Assignment，即一端Pin 1对应另一端Pin 50，一端Pin 50对应另一端Pin 1。因此，在用于MIPI等高速接口时，需要同时关注Pin定义、差分信号对应关系、阻抗连续性、插入损耗、回波损耗、串扰以及不同通道之间的时延一致性。尤其在高速摄像、显示和AI视觉设备中，线束实际上属于完整高速链路的一部分，连接器、线材、PCB走线和芯片接口之间任何一环发生明显不匹配，都可能造成眼图恶化、误码增加甚至通信异常。因此，极细同轴线束的真正价值，是在有限空间内同时实现高密度布线、稳定高速传输、信号隔离以及柔性连接。

对于正在进行I-PEX线束国产替代的工程师和采购人员，建议以原装产品的关键参数作为替代开发基础。I-PEX 82864-100B-02-D的核心规格包括50Pin、AWG#40、50Ω Micro-Coaxial Cable、300.0±5.0mm、1-N反向Pin Assignment以及20634-150T-02连接器结构。其中，AWG#40线材规格和连接器端接尺寸需要重点匹配，因为线材外径、剥线尺寸、端接位置和连接器结构都会直接影响最终装配效果；同时还应确认两端Pin Assignment是否与原设备完全一致。对于MIPI D-PHY、eDP等高速应用，则建议在样品验证阶段进一步进行高速信号完整性测试，而不是仅通过外观和导通测试判断兼容性。我们公司可提供：I-PEX 82864-100B-02-D兼容替代线束方案，可根据客户设备接口、Pin定义、线束长度及应用需求，对50Pin AWG#40极细同轴线束进行兼容开发，为工程研发、样品验证、国产替代以及批量采购提供相应的线束解决方案。
