I-PEX 83046-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

对于工程师来说，普通同轴线与极细同轴线最直观的区别就是线径和柔性。传统同轴线通常拥有相对更大的外径和更明显的结构占用，而极细同轴线则是在保持同轴传输结构的基础上，将导体、绝缘层、屏蔽层等结构进一步微型化，因此特别适合笔记本电脑、平板、显示模组、VR/AR等内部空间高度受限的设备。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical（Right Angle）垂直插拔结构，配合约1.04mm的配合高度和2.4mm深度，连接器本身也针对小型化应用进行了设计；官方资料还给出了40Pin线束采用约0.24mm外径同轴线时，可穿过约Φ2.66mm内径空间的模拟参考案例。由此可见，极细同轴线真正带来的价值，不只是“线更细”，而是让工程师能够在有限空间内实现更高密度、更灵活的信号布线。

很多采购人员容易产生一个误区：线材越细，是不是信号传输能力就越弱？实际上，极细同轴线的优势并不是单纯依靠“粗细”决定，而是与阻抗、同轴结构、屏蔽连续性、端接工艺和连接器匹配共同相关。此次介绍的I-PEX 83046-100B-01-D，就是一款30Pin Micro-Coaxial极细同轴线束，采用AWG#46、50Ω、蓝色线材，长度100MM，1-1线序结构；其两端采用对应的CABLINE®-UX II端部组件。I-PEX官方资料显示，CABLINE®-UX II支持AWG44、AWG46 Micro-Coaxial Cable，参考传输速度达到5Gbps/lane NRZ，并可用于USB 3.1 Gen 1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等参考高速应用。因此，极细同轴线并不是为了单纯追求“越细越好”，而是在有限空间内实现尺寸、信号完整性和机械柔性之间的平衡。

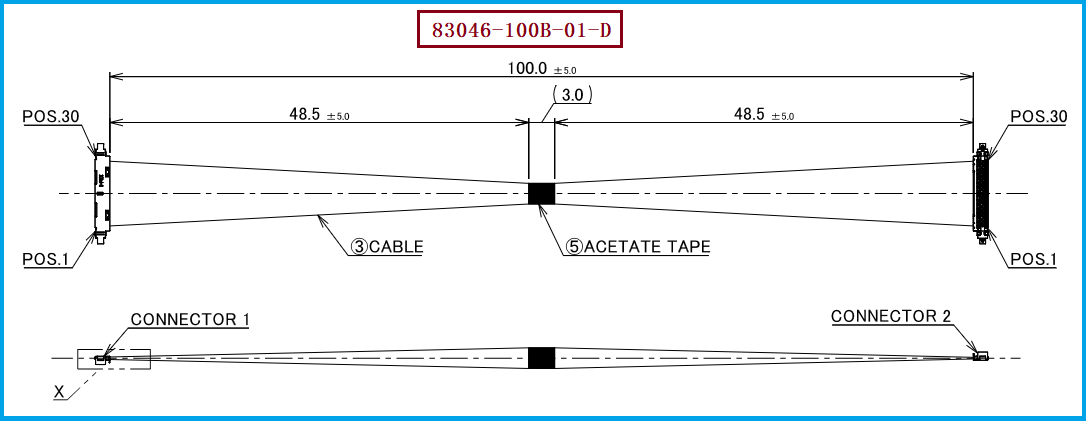

从工程选型角度来看，I-PEX 83046-100B-01-D的关键规格需要整体理解，而不能只看“30Pin”或“100MM”。该型号对应CABLINE®-UX II 30Pin Micro-Coaxial 46AWG、L=100mm、1-1结构，PDF工程图中明确标注线材为AWG#46、50Ω、BLUE，两端采用对应连接组件，并按照1-1方式进行Pin对Pin连接；用户指定的线材端连接器型号为20532-030T-02。对于工程师而言，替代时需要同时核对Pin数、线规、阻抗、长度、线序、端部尺寸和屏蔽结构；对于采购人员而言，则应避免仅依据“30Pin+100MM”寻找替代品，因为同系列还存在1-N结构以及200MM、300MM等不同版本。I-PEX当前官网也将83046-100B-01-D明确列为30Pin、46AWG、100mm、1-1 Harness，并与83047、83048等型号区分。

如果设备原先使用的是I-PEX 83046-100B-01-D，进行国产替代、第二供应商导入或批量采购时，建议以原线束样品和工程图为基础，重点确认CABLINE®-UX II系列、30Pin、AWG#46、50Ω、100MM、1-1线序以及20532-030T-02端部连接器结构，同时检查实际装配后的高度、出线方向、屏蔽连续性和设备内部走线空间。需要注意的是，I-PEX当前官网将旧版20532-030T-02列为可对应到20532-030T-02-1的旧型号，差异标注为Shape，因此工程替代时应根据客户实际使用的连接器版本和装配状态进行确认。对于有国产替代、样品验证或批量供货需求的客户，我们公司可提供：I-PEX 83046-100B-01-D兼容替代线束方案，可按照客户的线束长度、Pin数、AWG、阻抗、线序及连接器装配要求进行极细同轴线束生产制造，帮助工程团队降低重新开发成本，也为采购人员提供稳定的替代供应渠道。
