I-PEX 83047-100B-01-D CABLINE®-UX II 40AWG/50Ω 系列极细同轴线束替代品

对于工程师和采购人员来说，极细同轴线与普通导线的差异，并不能简单理解为“一个更细、一个更粗”。在高速、高密度、小型化设备中，极细同轴线通常同时承担信号传输、阻抗控制和屏蔽抗干扰等任务。普通线虽然在低速供电或一般信号连接中具有成本优势，但面对高速差分信号时，线材结构、阻抗一致性、屏蔽能力以及串扰控制都会直接影响信号完整性。I-PEX CABLINE®-UX II采用0.25mm Contact Pitch、Vertical Right Angle结构，支持AWG44/AWG46 Micro-Coaxial Cable，并以5Gbps/lane NRZ作为参考传输速度，体现的正是“小型化+高密度+高速传输”的设计方向。

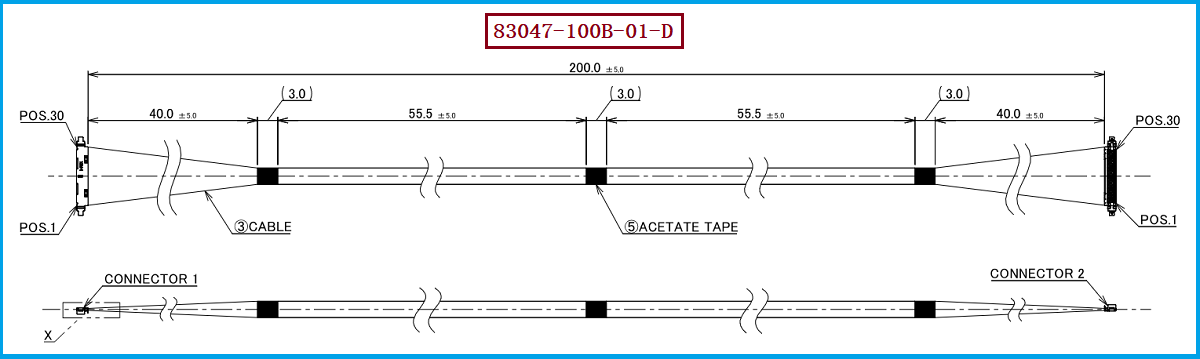

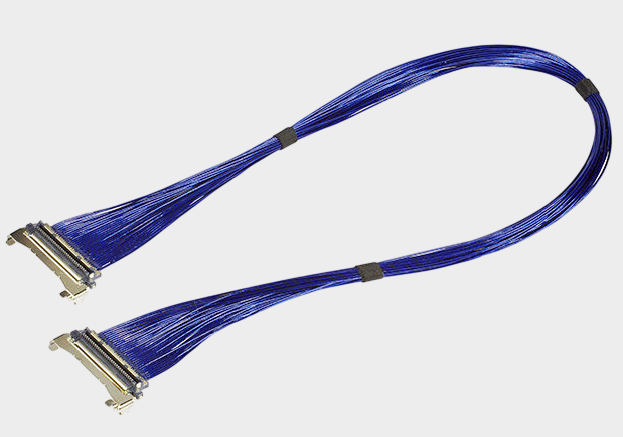

本次介绍的 I-PEX 83047-100B-01-D 是 CABLINE®-UX II系列30Pin极细同轴线束，对应I-PEX官方样品线束中的 30Pin、Micro-Coaxial 46AWG、L=200mm、1-1规格。其线材端使用的连接器型号为 20532-030T-02，线位定义为 1-1，即对应端之间按相同脚位进行连接。根据该型号2D图纸，线束采用30根46AWG、50Ω Micro-Coaxial Cable，长度为200±5.0mm，并配套Housing Assembly、Metal Cover等结构；对于实际替代开发，除了Pin数和长度，还需要关注线径、阻抗、屏蔽处理、端部尺寸及装配方式等细节。

从工程应用角度看，极细同轴线的价值主要体现在信号完整性和空间利用率两个方面。普通线在低速应用中可能已经足够，但当设备需要传输高速显示、摄像或数据通信信号时，阻抗变化、外部电磁干扰以及相邻线路之间的串扰都会更加敏感。CABLINE®-UX II采用多点接地设计，使Wire Shield、Ground Bar、Plug Shell、Receptacle Shell及PCB之间形成连续的接地路径，同时连接器采用0.25mm超窄间距，配合极细线材，可以在有限空间内实现高密度布线。I-PEX资料还给出了参考示例：采用外径约0.24mm同轴线加工的40Pin线束，可穿过约Φ2.66mm的转轴或小直径管道，这也是普通线材难以兼顾的空间优势。

对于采购替代或国产化项目，不建议只按照“30Pin+200mm”进行简单替换，而应以原线束图纸为基准确认连接器、线材、阻抗、长度、线位定义和端部加工结构。本方案对应 I-PEX 83047-100B-01-D，重点参数为30Pin、46AWG Micro-Coaxial、200mm、1-1线位定义，线材端连接器型号为 20532-030T-02；同时需要注意，I-PEX当前官网将20532-030T-02列为EOL型号，其对应替代型号为20532-030T-02-1，差异标注为shape，因此在新项目选型时应结合设备端实际配合结构确认。对于工程师，建议优先核对连接器配合尺寸、Pin数、线位定义、线材外径及阻抗；对于采购人员，则应重点确认替代线束能否按照原产品的长度、公差、端部结构和测试要求稳定批量交付。我们公司可提供：I-PEX 83047-100B-01-D兼容替代线束方案，可根据客户实际设备需求进行极细同轴线材、连接器、长度及线位定义等参数匹配。
