机器人关节内部的线束设计与普通固定式设备不同，除了需要传输高速信号，还要面对空间狭小、走线通道有限、运动机构频繁活动以及线束需要随机构运动等要求。因此，工程师在选择内部高速信号线束时，通常需要同时考虑线径、弯曲空间、连接器尺寸、信号完整性以及装配可靠性。I-PEX CABLINE®-UA II采用 0.3mm端子间距、Vertical Right Angle垂直直角结构、1.27±0.1mm配合高度，并提供26/32/40/50Pin配置；官方资料还展示了采用约0.29mm外径同轴线的26Pin线束可以通过Φ2.65mm内径的转轴或软管，这说明该类极细同轴连接方案确实适合非常紧凑的转轴、铰链及狭窄通道布线场景。

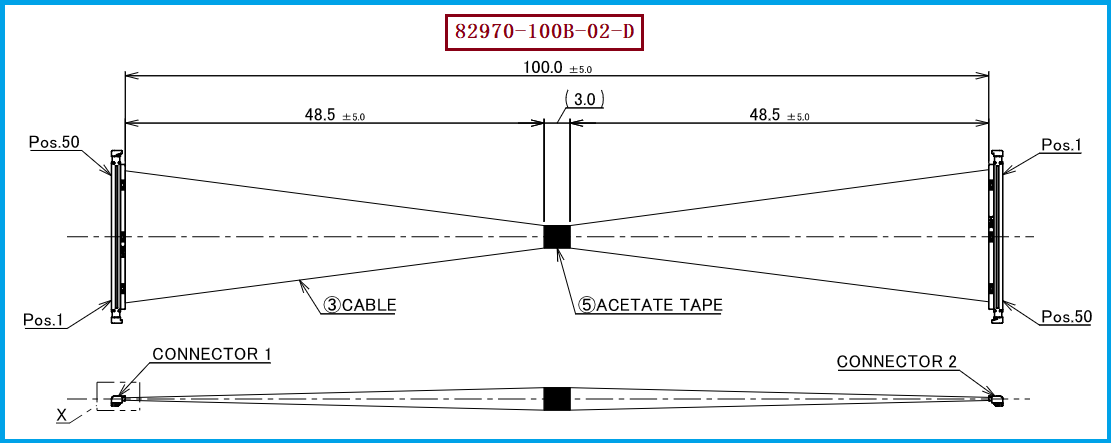

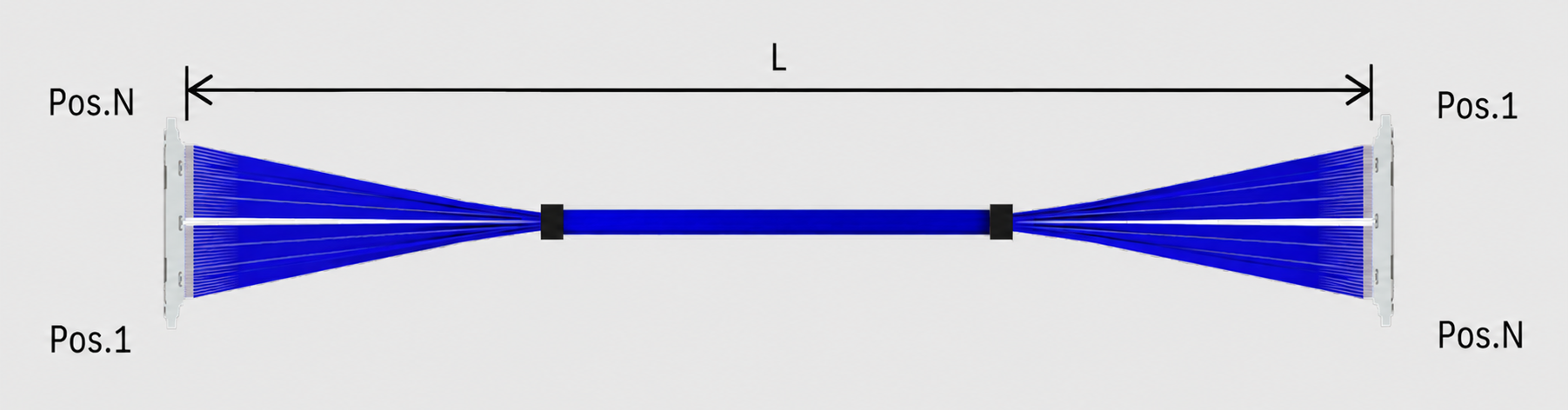

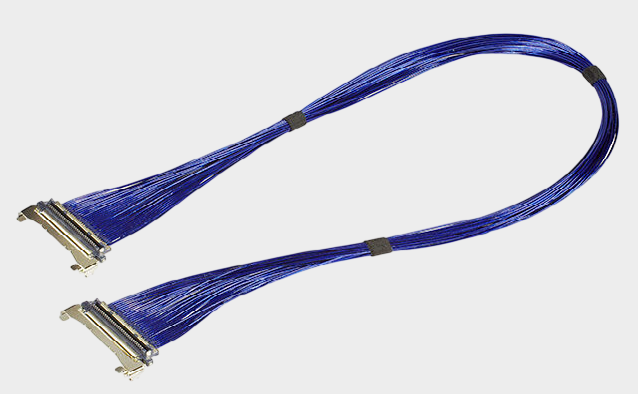

本次介绍的产品为 I-PEX 82970-100B-02-D，属于 CABLINE®-UA II 50Pin极细同轴线束，I-PEX官方型号资料显示该评估线束为 50Pin、Micro-Coaxial、AWG44、L=100mm、1-N结构。 该线束配套使用的线材端连接器型号为 20497-050T-30，属于 CABLINE®-UA II 50Pin Plug Housing；I-PEX官方推荐零件表也明确列出了该型号，并且CABLINE®-UA II的Micro-Coax适配范围包含 AWG42、AWG44、AWG46，因此本方案采用的 AWG#44 与连接器规格相匹配。 对于机器人视觉、编码器、传感器、显示及其他高速数据模块，如果内部需要在有限空间内实现多通道信号连接，50Pin高密度极细同轴线束可以为工程布局提供更大的集成空间。

从工程应用角度看，极细同轴线可以用于机器人关节内部布线，但不能简单理解为“只要线细就适合动态弯折”。机器人关节属于运动场景，实际选型还需要根据弯曲半径、运动角度、往复次数、拖链或转轴结构、固定方式以及线束受力状态进行验证。对于高速信号而言，还应进一步关注阻抗、插损、回损、串扰以及连接器端接质量。CABLINE®-UA II官方给出的参考传输能力为 5Gbps/lane NRZ，同时具备多点接地结构，有利于高速信号环境下的EMI控制，但具体机器人项目能否达到目标速率，仍需要结合实际线材、长度、PCB及整机SI设计进行验证，而不能仅依据连接器的参考参数直接判断。 因此，对于机器人关节这种动态应用，建议在样品阶段同步进行弯折寿命、动态运动、信号稳定性及端接可靠性测试。

对于需要替代 I-PEX 82970-100B-02-D 的工程项目，建议首先确认 CABLINE®-UA II系列、50Pin、0.3mm Pitch、AWG#44 Micro-Coax、100mm长度以及1-N端接结构，同时核对线材端连接器 20497-050T-30 与设备端接口的匹配关系。I-PEX官方还提供50Pin的82445-100B-02-D（200mm）及82971-100B-02-D（300mm）等评估线束，可作为不同长度需求的参考。 对于机器人关节应用，如果项目存在持续运动或反复弯折要求，则不建议仅按照静态尺寸直接替换，而应重点确认线材的动态弯曲性能、外径、最小弯曲半径、屏蔽结构及端接工艺。我们公司可提供：I-PEX 82970-100B-02-D兼容替代线束方案，可根据客户实际设备的Pin数、线长、AWG规格、连接器型号及布线空间进行匹配开发，为工程验证、国产化替代及批量采购提供极细同轴线束方案。
