极细同轴线束中的串扰从何而来？工程师必须关注的关键因素

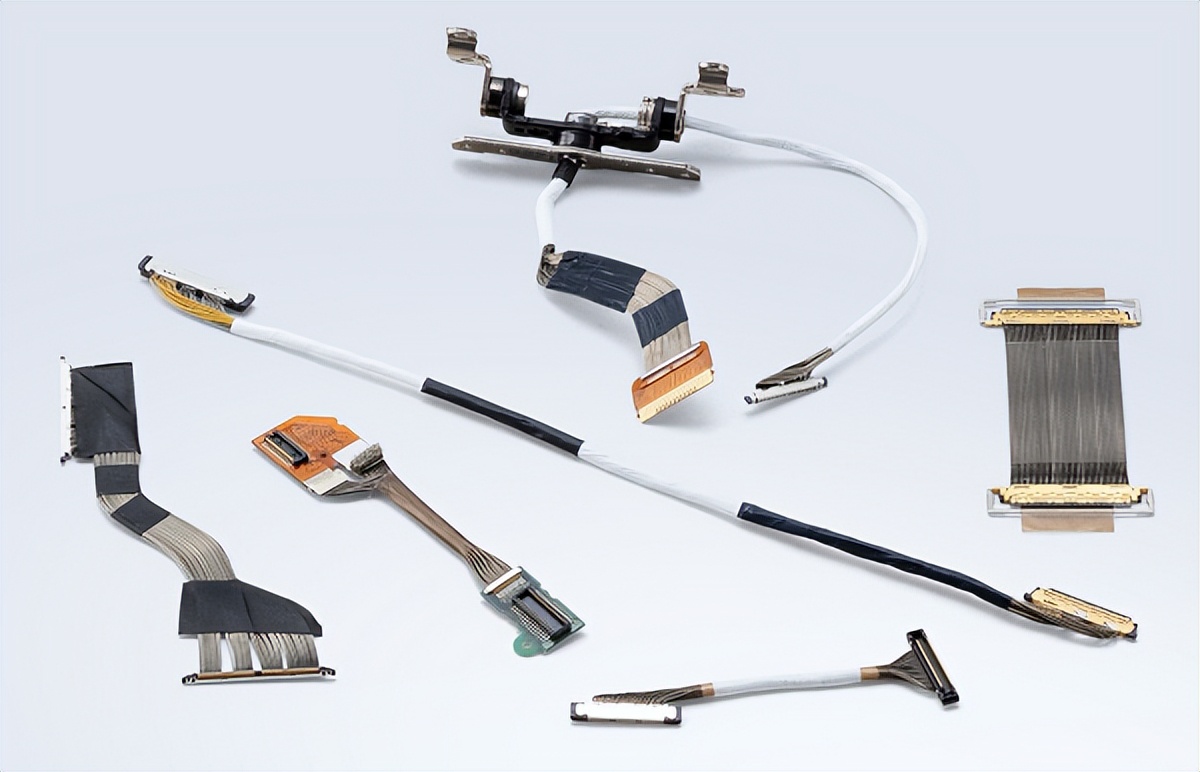

随着电子系统不断迈向高速化与小型化，极细同轴线束（micro coaxial cable）被广泛部署在相机模组、车载电子、VR/AR设备、芯片测试系统以及服务器内部互连等应用中。虽然它具有尺寸紧凑、带宽高、屏蔽性能强等优势，但在实际工程中，串扰（crosstalk）依然是难以忽视的设计挑战之一。

一、什么是串扰？
串扰是指一条信号线上高速切换的电磁场，耦合到邻近导体上，使本不应出现的干扰信号混入其他通道。在极细同轴线束内，由于线径小、密度高、传输速率快，这类干扰更容易显现。常见影响包括：
1.1 信号抖动增大，眼图开口变小
1.2 接收端出现噪声与毛刺，甚至出现错误信号
1.3 系统误码率提升，数据链路的可靠性下降

二、串扰形成的主要原因
2.1 线间距有限：微型线束往往高度集成，多条线束并行排布时，电磁耦合风险加大。
2.2 阻抗不连贯：在连接器、焊点、过渡板区域，阻抗变化会带来寄生效应，使耦合问题更加显著。
2.3 回流路径不合理：若多根信号线共享接地回路，容易形成共模耦合，导致串扰水平上升。
2.4 信号频率高且边沿陡峭：上升沿和下降沿越快，频谱成分越丰富，对邻近线束的干扰也更强。

三、降低串扰的常用策略
3.1 选材与屏蔽优化：使用高品质 micro coax 线材，并视需求添加多层屏蔽结构，提升隔离能力。
3.2 调整布线结构：尽量减少长距离平行走线，适当拉开线间距，或采用交错排布以降低耦合。
3.3 优化接地系统：为每条高速线提供相对独立的稳定回流路径，避免因共享地线产生共模干扰。
3.4 阻抗连续性控制：确保接口区域过渡平滑，并采用合理的端接方式抑制高频反射和干扰分量。
3.5 加强仿真与测试：通过仿真工具提前评估耦合趋势，再通过眼图、误码率等指标进行验证与调整。

极细同轴线束凭借其高密度与高性能特性，被广泛应用于各种高速互连场景。然而串扰问题若未在设计中妥善控制，将会直接影响系统的稳定性。通过在线材、布局、电气结构和测试验证等环节进行全面优化，才能确保其性能得到充分发挥。
