随着电子产品向轻薄小巧化发展，Micro Coaxial
Cable（极细同轴线束）凭借出色的电气性能和灵活的结构，广泛应用于高端显示设备、医疗器械、便携终端以及航天航空等高精密领域。那么，这种微型同轴线束是如何构成的？每一部分又承担哪些关键功能呢？本文将为你详细拆解。
一、什么是极细同轴线束（Micro Coaxial Cable）？
极细同轴线束，英文称 Micro Coaxial
Cable，是一种直径极小（通常在0.2mm~1.0mm之间）的同轴结构电缆。它从内到外依次由导体、绝缘层、屏蔽层和护套层组成，具有优异的抗干扰能力和高频传输性能，非常适合体积小、重量轻、高速信号传输的应用场景。

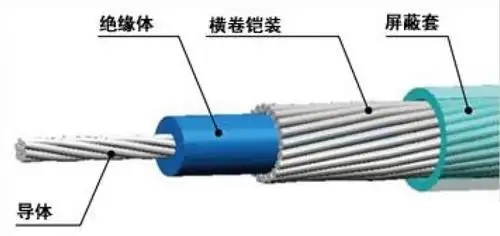

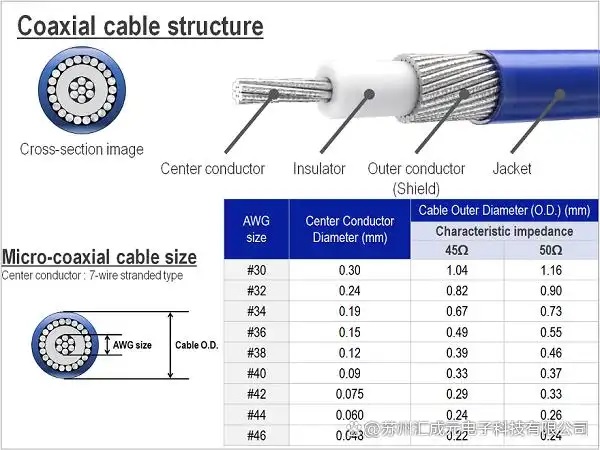

二、极细同轴线束的结构详解
1. 导体（Conductor）
导体是线缆的核心信号传输部分，常见类型包括：
• 镀银铜线
• 镀金铜线
• 超细裸铜丝
极细同轴线束的导体直径非常小，常用规格为 AWG36~AWG50。导体的材质和镀层直接影响信号传输质量和整体电气性能。
2. 绝缘层（Insulation）
绝缘层包覆在导体外，主要作用包括：
• 防止导体短路
• 维持同轴结构几何稳定
• 保证高频信号传输的特性阻抗一致性
常用材料：
• FEP（氟化乙烯丙烯）
• PFA（全氟烷氧基乙烯）
• 聚乙烯（PE）
这些材料具有高耐热性、低介电常数和良好的柔韧性，能够适应复杂弯折和高频信号环境。
3. 屏蔽层（Shield）
屏蔽层主要功能：
• 抑制外界电磁干扰（EMI）
• 防止信号泄露，保护周边设备不受干扰
常见结构：
• 镀锡铜丝编织
• 镀银铜丝编织
• 铝箔+编织双重屏蔽
极细同轴线束的编织密度通常达到90%以上，以保证高频环境下良好的 EMC 性能。
4. 护套层（Jacket）
护套层是最外层，功能包括：
• 保护内部结构免受机械损伤
• 耐磨、防油、防水、防化学腐蚀
常用材料：
• TPU（热塑性聚氨酯弹性体）
• PVC（聚氯乙烯）
• PE
根据应用环境不同选择护套材质，以确保线束长期稳定工作。

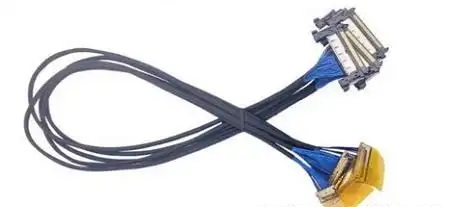

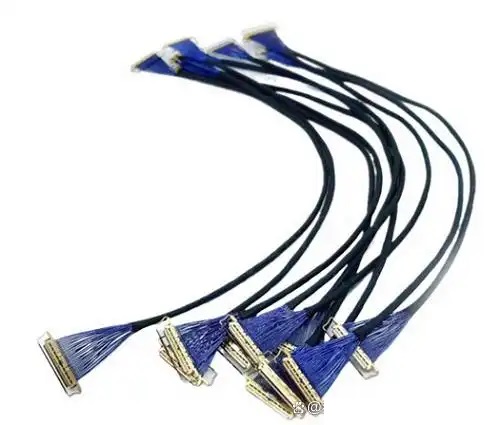

三、极细同轴线束的典型应用
• 智能手机、平板电脑、笔记本显示屏内部连线
• 摄像头模组内连线
• 医疗内窥镜、手术机器人信号线
• 航空航天通信、导航线缆
• 高端车载雷达及摄像头系统
凭借微型化、高速传输和优异抗干扰性能，极细同轴线束已成为高端电子设备不可或缺的配线方案。导体、绝缘层、屏蔽层和护套层各司其职，协同确保信号稳定传输。随着
5G、AR/VR、医疗和无人驾驶等产业的发展，Micro Coaxial Cable 的应用场景将更加广泛。
