极细同轴线束选型全攻略：小体积也能实现高速稳定传输

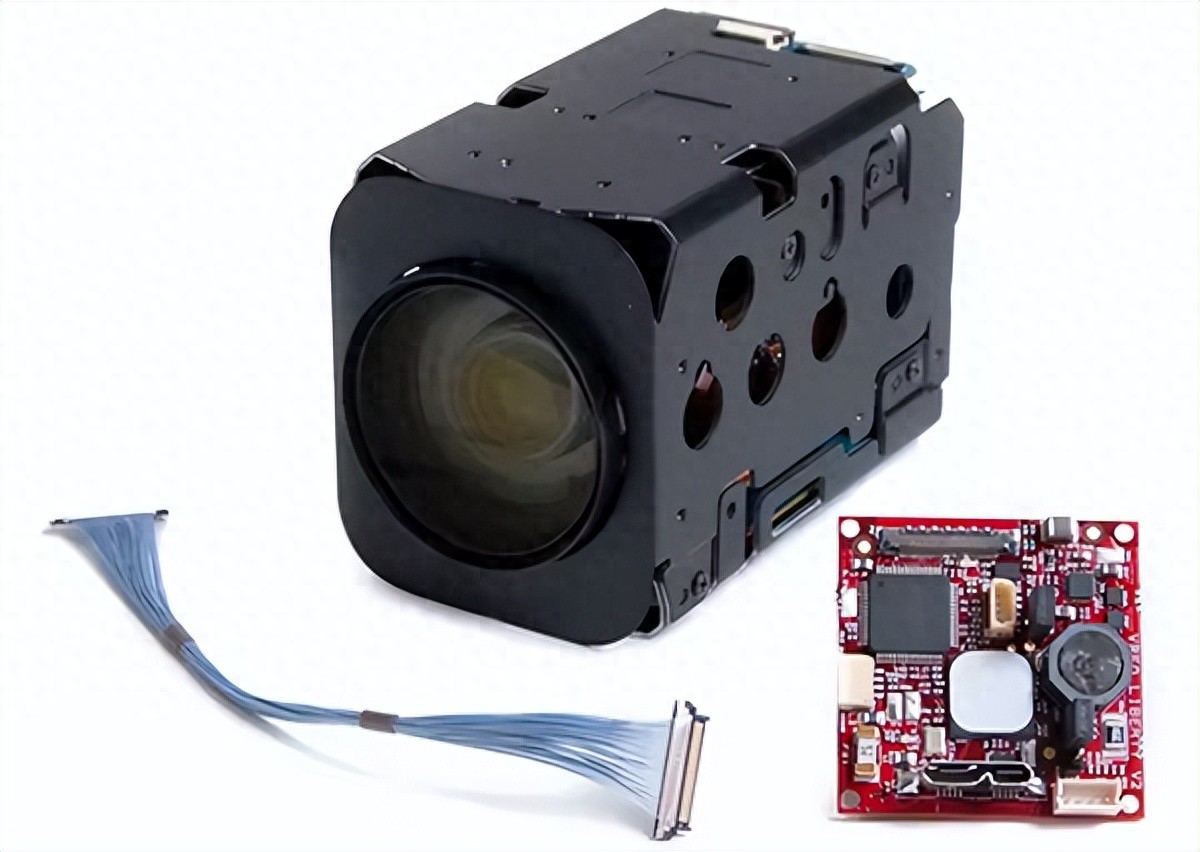

在智能手机、摄像模组、医疗探头、可穿戴设备等不断追求小型化与高性能的产品中，极细同轴线束（Micro Coaxial Cable） 已成为高速信号传输与空间利用的首选方案。它不仅具备出色的电磁屏蔽效果，还能在极小的安装空间内保持柔软与可靠。然而，想要选出性能匹配的线束并非易事——线径、阻抗、屏蔽层、弯折寿命等多个因素都将直接影响最终表现。下面，我们就来逐步解析极细同轴线束的选型要点。

一、什么是极细同轴线束？

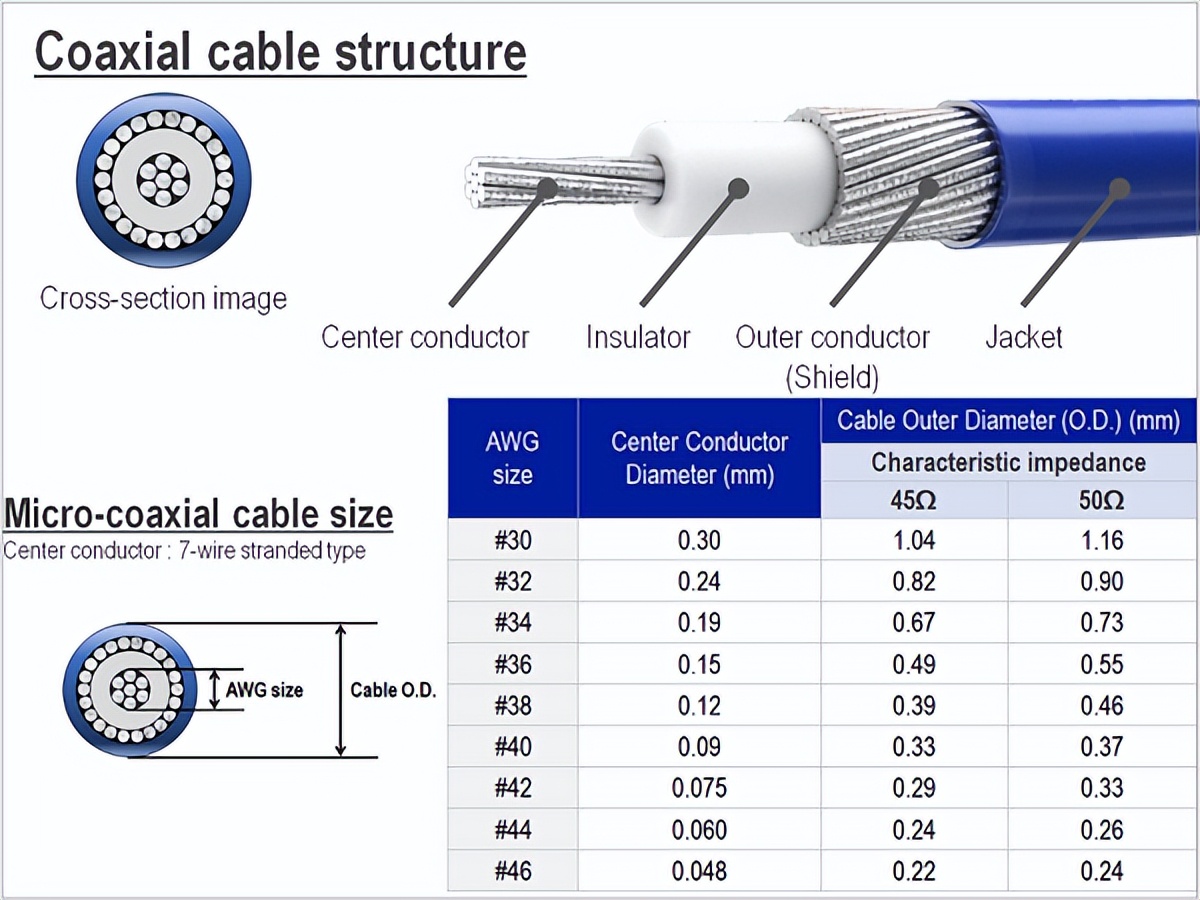

极细同轴线束的直径通常在 1 毫米左右，甚至更细。其内部结构依旧遵循标准的同轴设计：由中心导体、绝缘层、屏蔽层和外护套组成。尽管尺寸小巧，但它依然能够保证高质量的信号传输性能，因此被广泛应用于高速接口、射频信号、超声探测、图像传输等对信号完整性要求极高的领域。

二、选型时应关注的关键参数
1、线径（AWG 导体粗细）
导体越细，柔性越好、体积越小，但电阻也会相应增大。常见规格包括 38AWG、40AWG、42AWG。若需传输较大电流或较长距离信号，应选择稍粗线径，以降低损耗与阻抗。
2、阻抗匹配
阻抗不匹配会造成信号反射与失真。常见标准为 50Ω 或 45Ω。在高速接口或射频应用中，系统的阻抗匹配必须在选线、连接器与 PCB 设计中整体考虑。
3、外径与柔性
外径大小影响布线空间与弯折性能。设计时需确认弯曲半径及弯折寿命指标，以确保线束在动态结构中长期可靠运行。
4、屏蔽性能
屏蔽层的覆盖率直接关系到抗干扰能力。对于高速视频传输或医疗超声应用，应优先选择屏蔽结构完善、密度高的线材。
5、材料与环境适应性
绝缘层的介电常数影响高频信号特性，外护套材质则决定其耐温、耐湿及抗化学性能。在医疗、车载或工业环境中，材料稳定性与耐久性尤为重要。

三、推荐选型流程
1、明确应用场景：确认是高速信号、射频信号还是电源传输。
2、确定基本参数：依据电流与频率需求，初步选定线径与阻抗范围。
3、考虑安装环境：评估是否需频繁弯折、是否在高温或潮湿环境中工作。
4、样品验证：通过插损、反射及弯折寿命等测试验证性能是否满足要求。
5、平衡取舍：在性能、成本与供应稳定性之间找到最优方案。

四、常见误区解析
1、盲目追求更细线径：线越细不代表越好，过细可能造成信号损耗大、机械强度低。
2、忽视连接器约束：连接器的针脚间距、插拔寿命等都会影响线束选型与匹配。
3、只看参数不做验证：纸面数据虽好，但若未经过实际验证，可能在应用中出现信号衰减或线芯断裂问题。

极细同轴线束的选型是一门“平衡艺术”。要在空间受限、频率要求、阻抗匹配、柔性与成本之间找到最优解，需要经验、测试与合理规划的结合。只有前期设计到位，才能确保最终产品的稳定性与可靠性。
