从阻抗到EMC：极细同轴线束端接的全流程优化

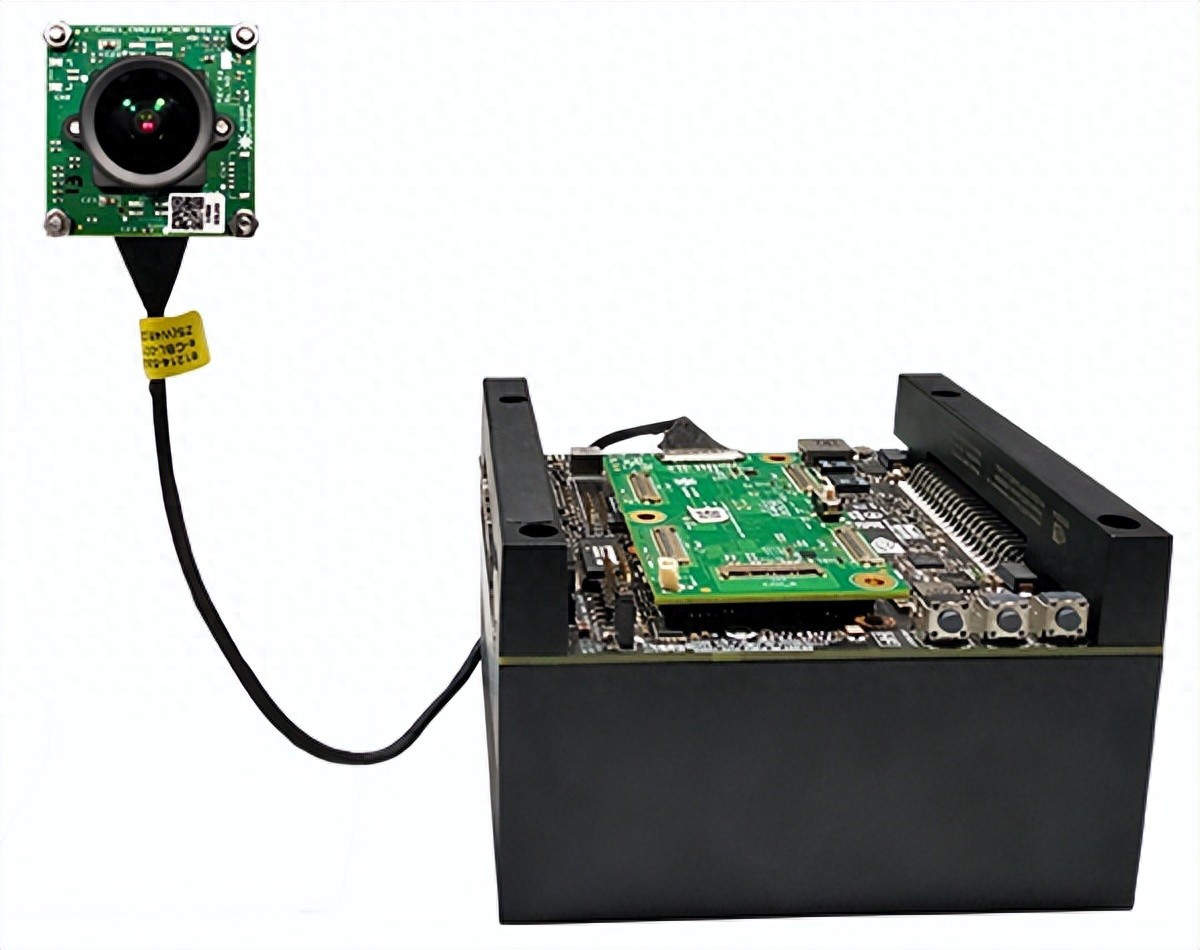

在高速信号传输与设备小型化的趋势下，micro coaxial cable（极细同轴线束）被广泛应用于医疗设备、无人机、工业模组及消费电子领域。它能够在有限空间内实现高带宽传输并保持良好的信号完整性。然而，当线束与PCB板进行端接时，设计与工艺细节往往决定了最终的性能表现。

一、阻抗匹配与信号完整性

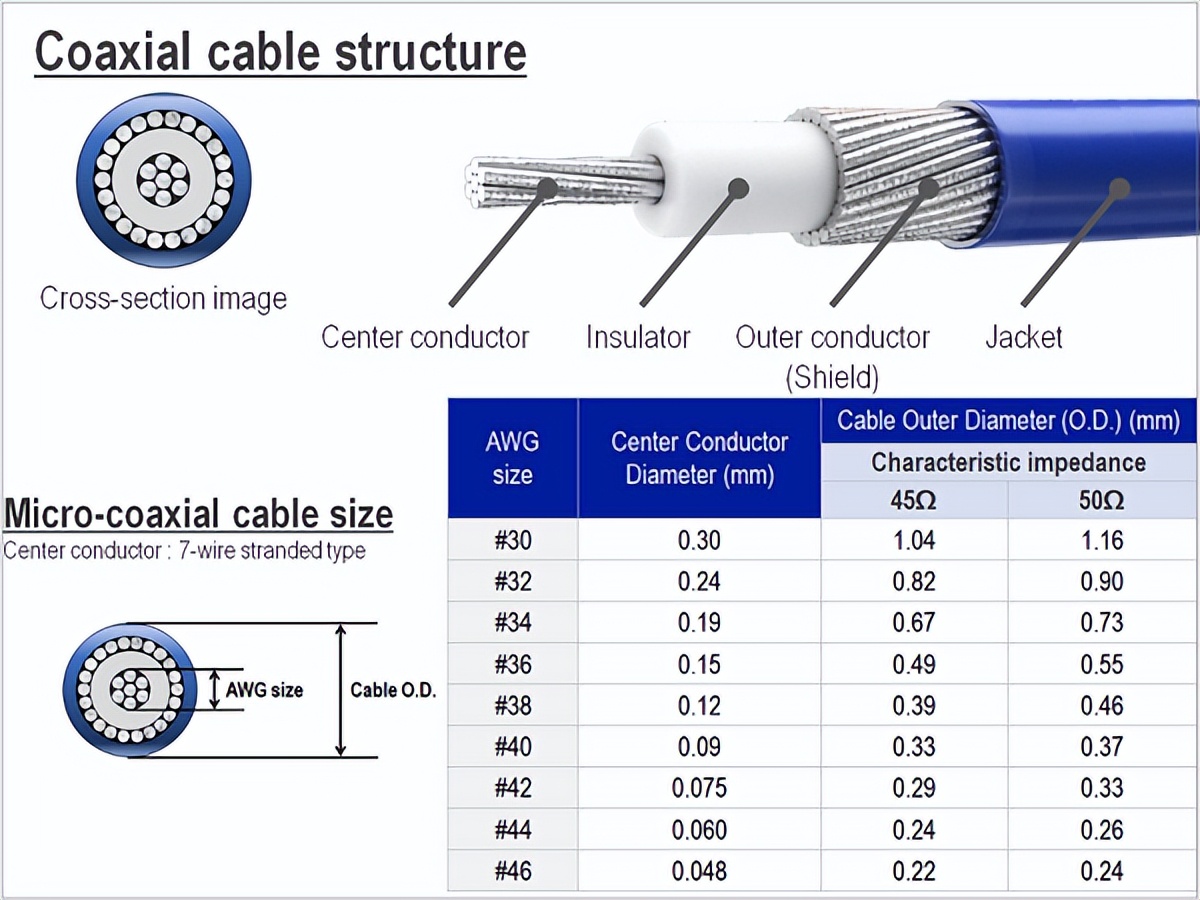

极细同轴线束通常具有严格的特性阻抗（常见为50Ω或100Ω）。若PCB端接设计不合理，就容易引起信号反射、串扰和衰减。为了保持信号完整，应在设计中优化走线宽度、接地层结构及过孔布局，确保阻抗连续与匹配。

二、端接工艺的可靠性

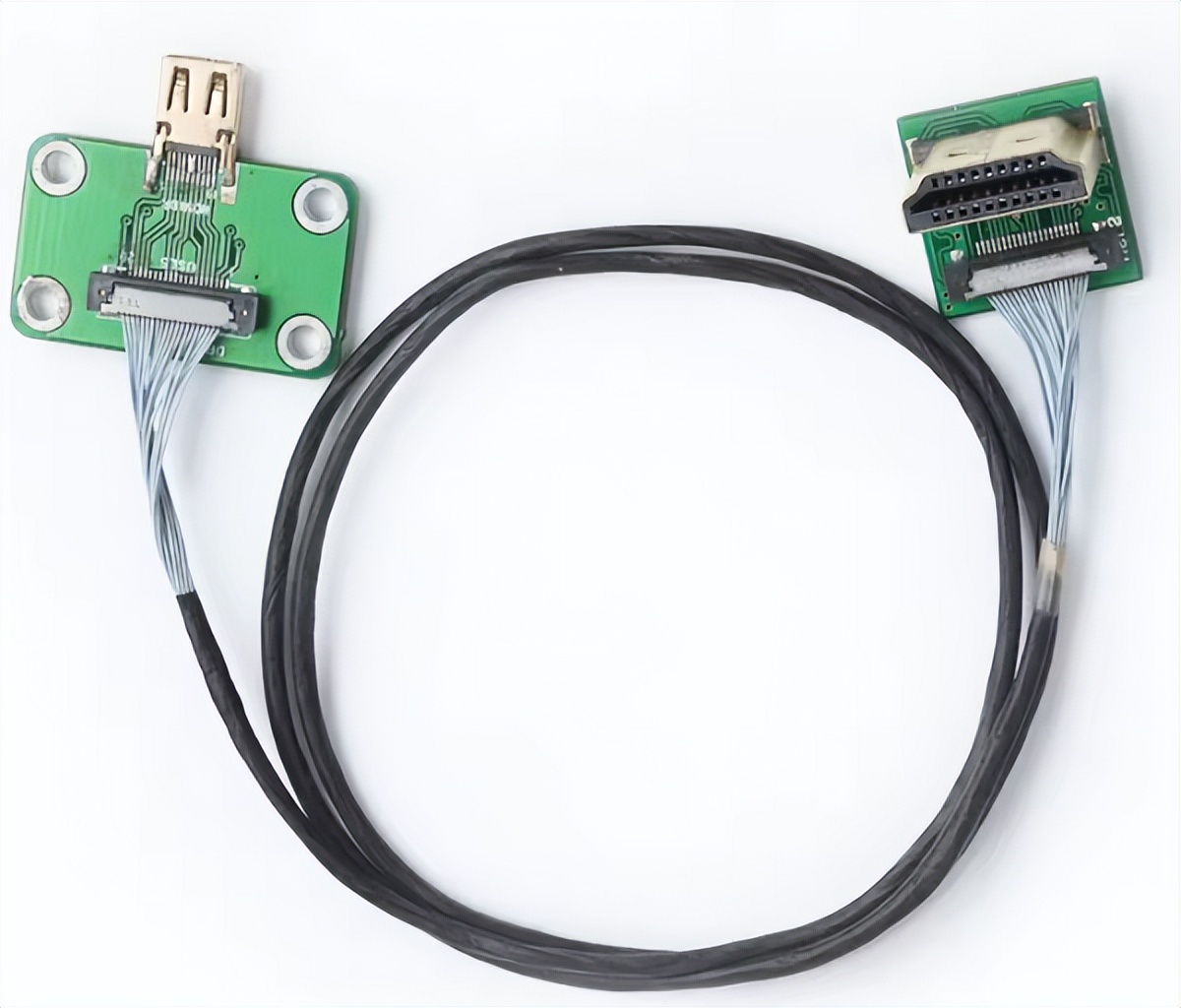

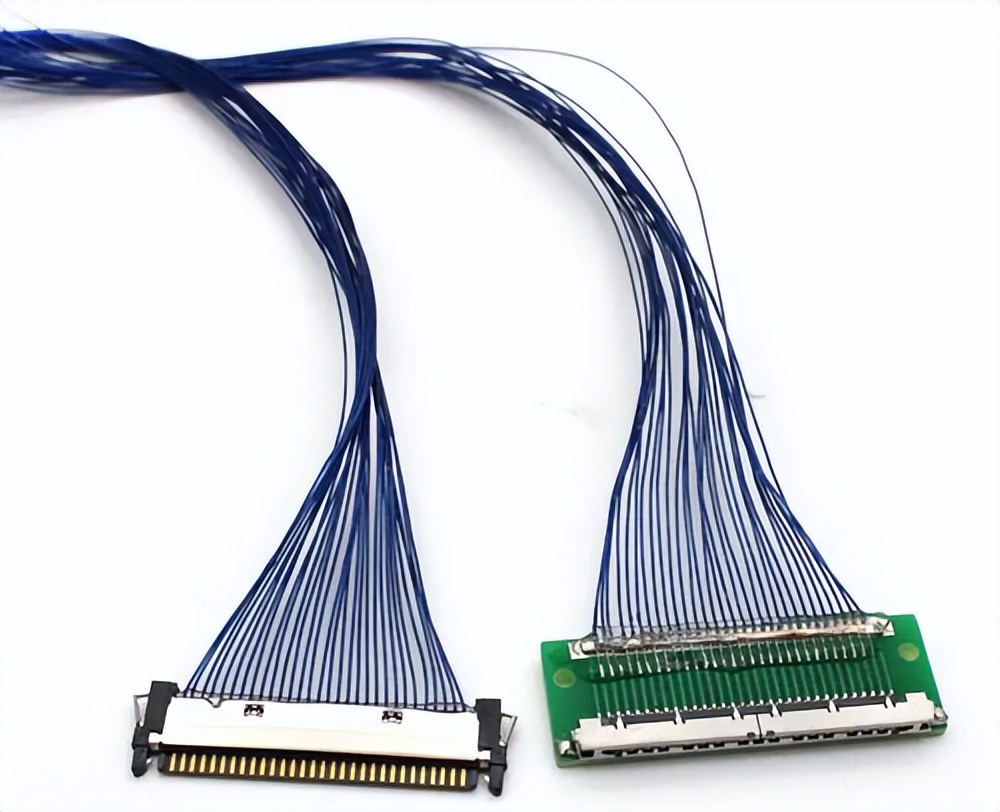

micro coaxial cable的导体极细，端接方式一般采用焊接或专用连接器。焊盘尺寸必须与线径精确匹配，否则可能出现虚焊或短路。焊接过程中若温度或时间控制不当，还可能损伤线材绝缘层，因此工艺参数需严格把控，以确保焊点牢固可靠。

三、机械应力与固定方式
极细同轴线虽然柔软，却较为脆弱。若PCB端未设计合理的应力释放结构，长时间使用中可能出现断裂或接触不良。常见的优化方案是在端接区域使用胶水加固，或通过结构件进行固定，减少外力直接作用于线材。

四、电磁兼容（EMC）考虑
端接位置常是屏蔽层的开口点，若处理不当，容易造成电磁泄漏或干扰。优化接地方式并保持屏蔽层连续，是确保系统EMC性能稳定的重要环节。

极细同轴线束的端接设计虽然细微，却关乎整个产品的性能稳定与使用寿命。唯有在电气匹配、工艺质量、机械保护和电磁兼容方面都做到位，才能真正发挥极细同轴线束在高性能设备中的优势。
