柔性突破：极细同轴线束在高频弯折应用中的优化设计思路

在高速传输、医疗设备、工业相机以及智能终端等领域，极细同轴线（Micro Coaxial Cable）发挥着不可替代的作用。它体积小、屏蔽性能优异，能够在有限空间内实现稳定的高速信号传输。然而，在实际使用中，线束柔韧性不足的问题常常困扰设计者——反复弯折后容易出现损伤或失效。那该如何提升极细同轴线束的柔韧性？下面将从材料、结构、工艺和测试几个方面进行解析。

一、选材决定柔韧性
柔韧性的根本来源于材料选择。导体部分一般采用超细镀银或镀锡铜线，兼具良好的导电性与耐弯折性。外层绝缘材料常用聚四氟乙烯（PTFE）、聚酰亚胺（PI）或氟化乙烯丙烯（FEP），这些高性能材料不仅柔软耐用，还能在高温和高频弯折环境下保持稳定的介电性能。优质材料的搭配，为线束的长期可靠运行奠定了基础。

二、结构优化是关键
极细同轴线的柔韧度与结构设计密切相关。采用多股细丝绞合的导体能有效提升弯折寿命；而屏蔽层的编织密度如果过高，会降低柔性，因此需要在抗干扰能力与柔韧性能之间取得平衡。同时，通过合理控制外径，不仅能保证阻抗特性，还可进一步增强线束整体的可弯折性。

三、选择“四层结构”更灵活

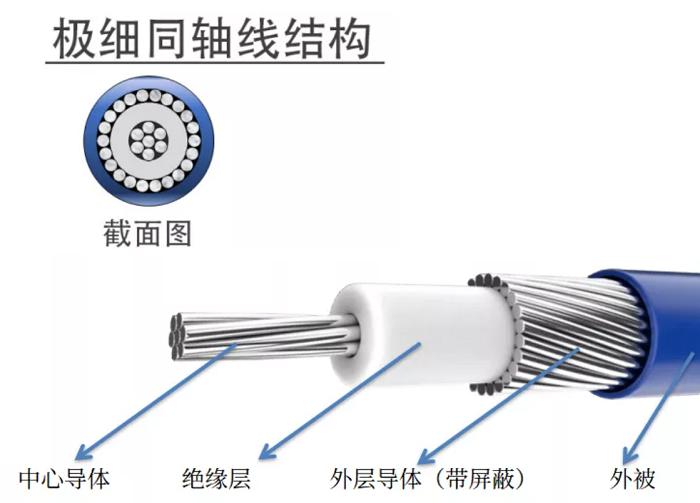

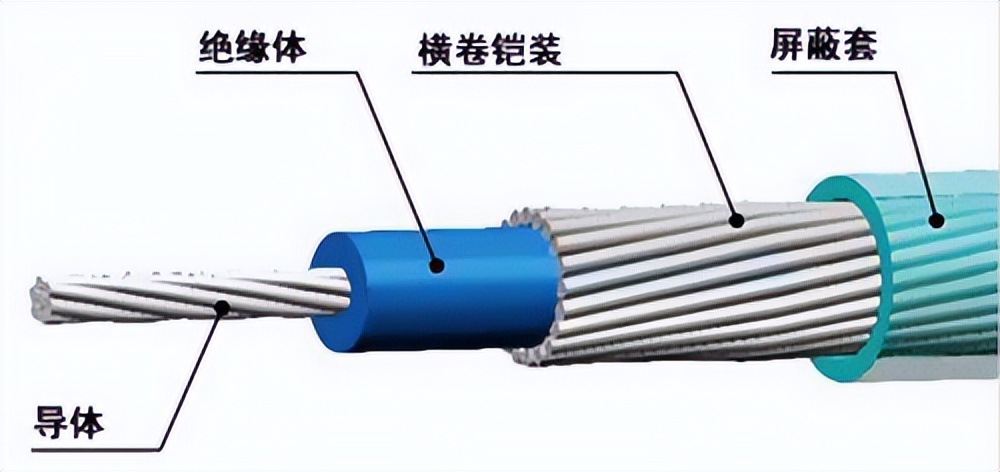

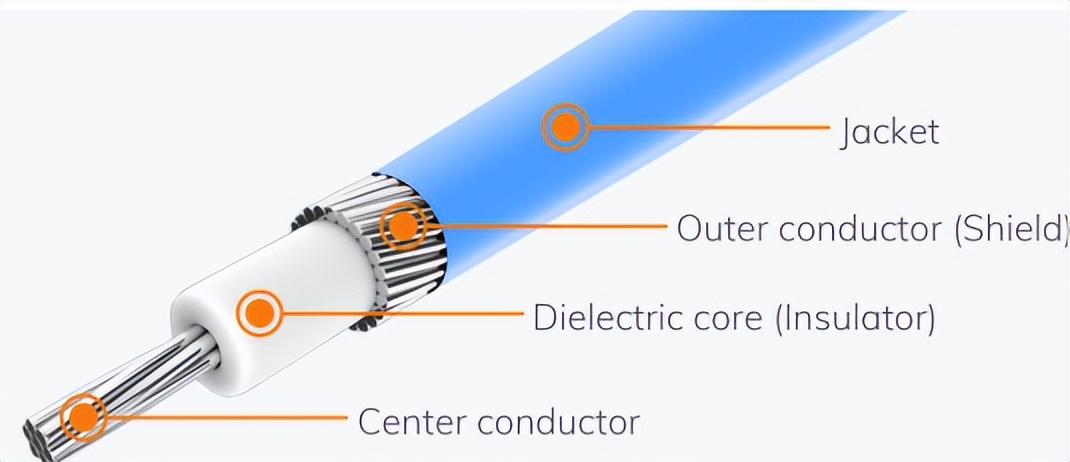

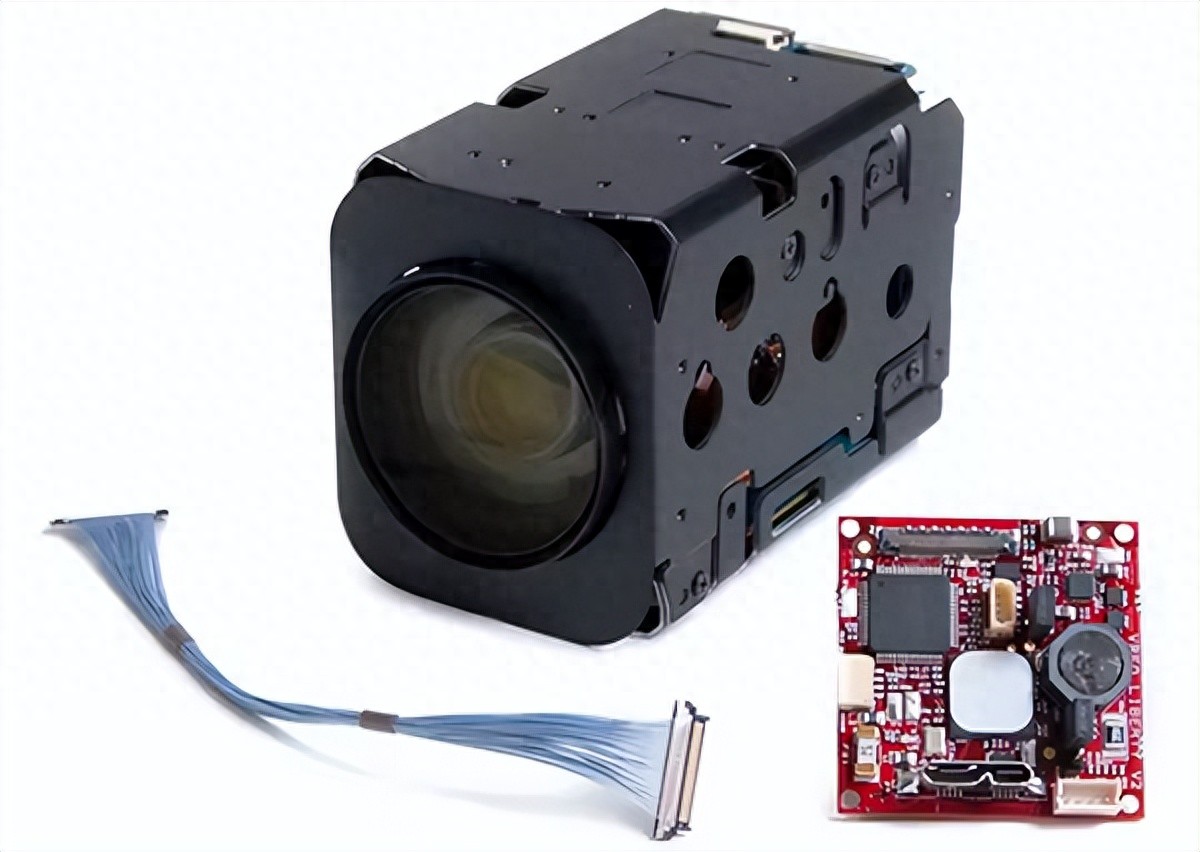

相比传统的五层同轴结构，四层结构（导体—绝缘层—屏蔽层—外护套）在柔韧性与稳定性之间实现了更佳的平衡。这种设计在保持高屏蔽性能的同时，通过优化材料厚度与编织工艺，显著提升了线束的灵活度。尤其在狭小空间或高频弯折场景下，如摄像模组、医疗探头等，四层结构的micro coaxial cable具有更优异的表现。

四、加工工艺同样重要
柔韧性不仅取决于线材本身，加工过程也会对其性能产生重要影响。合理的线束成型方式、柔性护套设计以及包装辅材的选用，能有效减轻弯折集中应力，防止局部疲劳损伤。同时，工艺中的温度控制与压接精度，也直接关系到线束在长期使用中的稳定性。

五、验证测试保障可靠性
不同应用场景对柔韧性的要求存在差异。医疗内窥设备需要线束经受数万次极限弯折而不损坏，工业机器人则更关注抗振动与耐磨损性能。通过弯折寿命、耐温、耐振动等模拟测试，可以提前发现设计弱点，进而优化材料与结构，使线束在实际使用中更加可靠耐用。

要想提升极细同轴线束的柔韧性，必须综合考虑材料选型、结构设计、工艺控制与验证测试等多个方面。只有在柔性与可靠性之间实现平衡，micro coaxial cable 才能在高速与高精度应用中发挥出最大价值。
