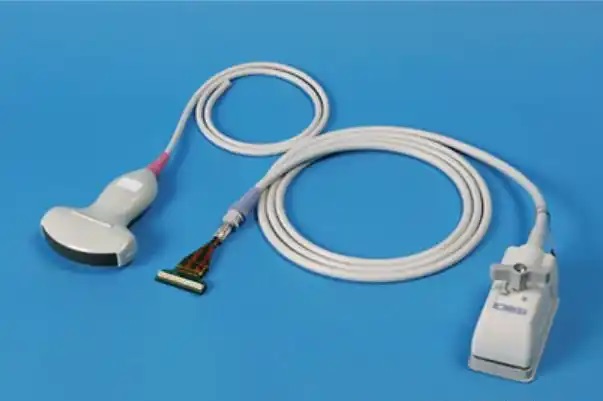

在无人机、安防监控、液晶显示、平板电脑、超薄笔记本以及医疗设备等领域，极细同轴线束（Micro Coaxial
Cable）已成为小型化设备内实现高速、高密度信号传输的重要方案。随着数据传输速率不断提升，人们愈发关注这种线束是如何实现稳定传输并保证信号完整性的。下面，我们来系统解析其工作原理与关键技术。
一、极细同轴线束是如何传输信号的？

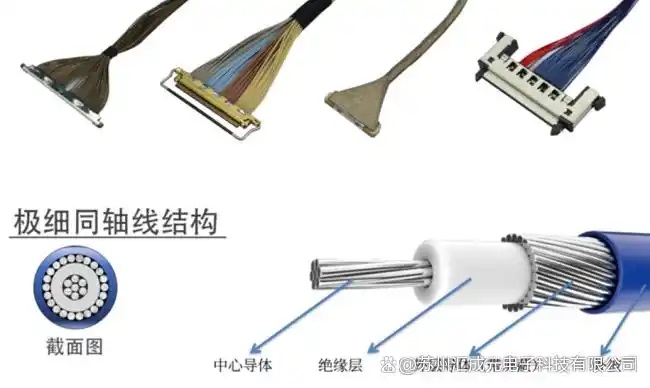

极细同轴线束是一种专用于高频高速信号的紧凑型电缆，广泛应用于各类轻薄化或空间受限的电子设备中。其核心优势来自“同轴结构”带来的高效电磁控制能力。

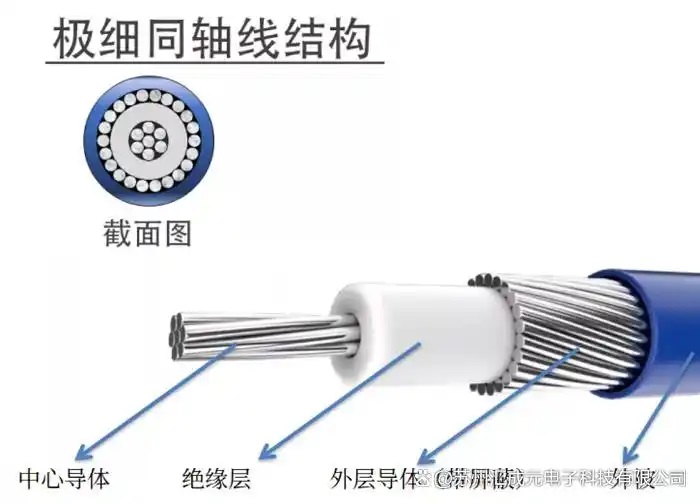

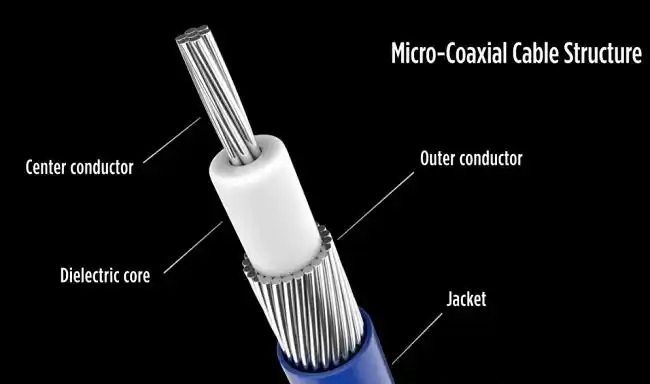

信号传输基本过程如下：
• 中心导体
作为主要信号路径，负责承载高速数字或模拟信号。
• 绝缘层
将中心导体与外围屏蔽层隔离，避免信号泄漏并抑制干扰传导。
• 屏蔽层
由金属箔与金属编织网构成，有效阻断外部 EMI，防止相邻线缆产生串扰。
• 外护套
用于保护线材结构，增强柔韧性与耐久性，适应设备内部反复弯折环境。
依靠这种“内导体—绝缘—屏蔽—护套”的同轴设计，信号可在中心导体中高速传输，同时屏蔽结构确保外界噪声不干扰数据完整性，实现稳定的高速传输。
二、为什么信号质量是 Micro Coaxial Cable 的核心？
在高速、高密度的应用环境下，信号衰减、串扰、阻抗不连续、反射等因素都会严重影响数据可靠性。而超薄设备内部布线空间有限，更容易受到其他元器件的干扰。因此，Micro
Coaxial Cable 必须具备优异的屏蔽性能、阻抗稳定性和制造精度，才能确保高速传输质量。
三、Micro Coaxial Cable 如何保证信号质量？
1. 多层屏蔽结构设计
常见结构采用镀银导体、高介电绝缘、金属编织网及金属箔的多层屏蔽组合。
其中
• 编织密度越高 → 屏蔽效果越强
有效阻断外部 EMI 干扰，保证高频信号稳定。
2. 高精度同心度控制
制造过程中严控导体与绝缘层的同心度，使整体阻抗保持一致，避免局部阻抗跳变导致的信号反射。
3. 精准阻抗匹配
常用阻抗值为 50Ω / 75Ω。
通过严格的结构尺寸控制与材料配比，使线缆能保持标准阻抗范围，从而降低回波损耗（Return Loss）。
4. 低损耗绝缘材料
绝缘层通常选用 FEP、ETFE 或 PTFE 等高频材料，因其介电损耗低，可显著减少信号衰减。
5. 精密端接工艺
Micro Coaxial Cable 在端接时常采用激光焊接、热压焊或精密连接器工艺，保证焊点一致且接触稳定，从源头提升信号连续性。
Micro Coaxial Cable
能够在高速、高频、小型化应用中保持优异的传输性能，离不开多层屏蔽结构、高精密制造能力、低损耗材料和专业端接工艺的共同配合。随着无人机、高清监控、8K
显示和便携式医疗设备的发展，对极细同轴线束的性能要求将持续提升，其应用范围也会不断扩展到更多复杂电子系统中。
