0.18 mm极细同轴线如何实现4K图像传输

随着4K超高清影像在笔记本、医疗设备、无人机和工业摄像头中普及，图像传输线材的性能变得尤为关键。设备对高带宽、高信号完整性以及轻量化的要求，使得微型同轴线（micro coax）成为理想选择。很多人会疑问：外径仅0.18 mm的极细同轴线，真的能够胜任4K图像传输吗？本文将从结构、带宽、柔性、接口设计及应用案例五个方面详细解析。



---

一、极细线径，但结构完整

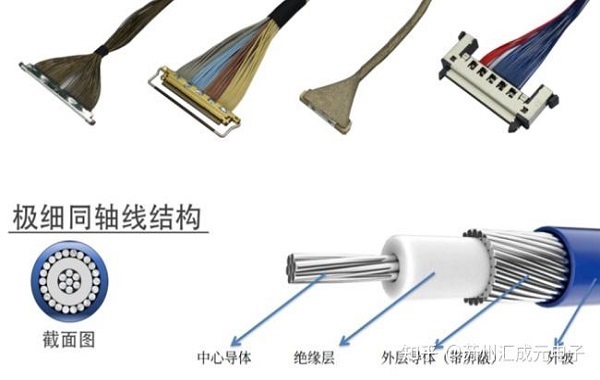

尽管线径细如发丝，micro coax依然保留完整的同轴结构，包括中心导体、绝缘介质、金属屏蔽层和外护套。精密制造工艺确保特性阻抗稳定，有效降低高频信号的反射和失真，使极细线缆在高速数据传输中仍保持良好的信号完整性。




---

二、高频带宽支撑4K传输

4K视频传输通常需要数GHz级别的带宽。48 AWG的micro coax采用低损耗介质和高密度屏蔽设计，在有限长度内可保持信号完整性。它能够满足MIPI、eDP、LVDS等高速接口的传输需求。在更长距离或更高带宽需求的场景中，可通过多芯并行布线提升整体传输能力，确保图像信号稳定无失真。

---

三、轻量灵活，适配紧凑空间

0.18 mm的micro coax不仅轻巧，还具备极高柔性。它可以在狭小空间中多次弯折布线，非常适合无人机、内窥镜、可穿戴设备及高分辨率笔记本屏幕模组等紧凑型系统。轻量化设计同时减少了设备负担，并节省了布线空间，为高速图像传输提供便利。




---

四、接插件设计同样关键

再优质的线材也需要匹配的连接器才能发挥性能。micro coax通常与超小间距高频接口配合使用，以保证连接处阻抗连续性和屏蔽完整性。如果接口设计不合理，即便线材本身具备高速传输能力，也可能导致信号反射或衰减，影响4K图像传输效果。因此，线材与接口设计必须协同优化。

---

五、应用案例

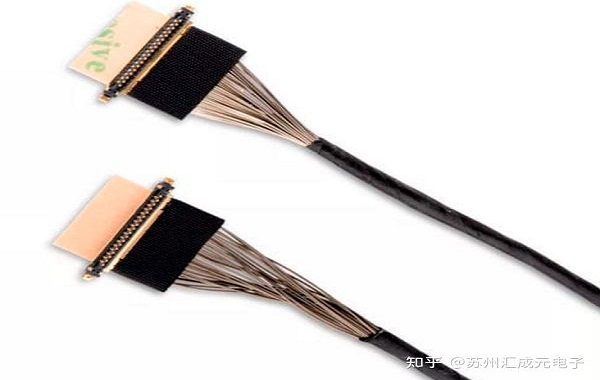

在高分辨率摄像模组中，多芯micro coax排线被广泛应用，将图像传感器与处理板高速连接。每根线负责传输差分信号通道，精密屏蔽可有效减少干扰，从而稳定输出4K甚至更高分辨率的图像。这充分体现了极细同轴线在紧凑型高端视觉系统中的重要作用。



0.18 mm的micro coax之所以能够实现4K图像传输，依赖于精密的同轴结构、稳定的阻抗控制、高效屏蔽设计以及与之匹配的连接器方案。它在轻量化与高带宽之间取得平衡，为小型化设备的高速图像传输提供了可靠保障。随着影像设备分辨率不断提升，micro coax将在高端视觉系统中发挥更加关键的作用。
