在平板电脑、高清显示模组、摄像头组件及高精度医疗设备等微型电子产品中，极细同轴线（Micro Coaxial
Cable）因其超细、轻量、高速传输、抗干扰强等特点，被广泛用于高频信号传输。常见线径仅

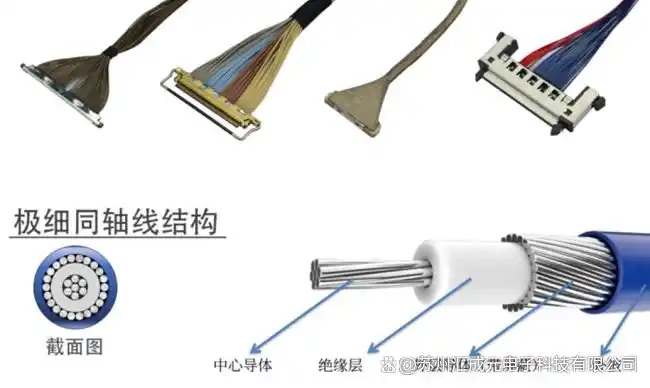

0.3mm~1.2mm，其内部通常由中心导体、绝缘层、编织屏蔽层和外护套组成，结构与普通同轴线类似，但更为精细柔软，适用于空间受限的应用场合。
一、极细同轴线束发热发烫的常见原因
在实际应用中，极细同轴线束若出现发热问题，可能会导致信号不稳、图像异常，甚至损坏器件。以下为常见的几种原因分析：
1. 电流超载
极细同轴线的额定电流通常仅 0.3A~1A。若工作电流超过额定值，导体内阻发热显著增加。
表现： 长时间运行后，线材发烫甚至软化、变形。
2. 接地不良或接触电阻过大
当焊点、插头或端子出现虚焊、氧化、松动等情况，会形成接触电阻，引起局部过热。
表现： 某个接头发烫，同时伴随信号不稳定或画面闪烁等现象。
3. 线材选型不当
若线规（AWG）过小或材料质量欠佳（导体电阻高、屏蔽层稀疏），在长距离或高频传输中更易产生发热。
4. 环境温度高、散热条件差
在密闭空间或高温设备腔体内使用时，热量不易散出，线束容易积热升温。
5. 高频信号导致介质损耗
极细同轴线在传输高频信号时，其**绝缘介质与导体损耗（Loss）**会增加，频率越高，发热越明显。
二、极细同轴线束发热的解决方案与优化建议
1. 合理选型
根据系统的电流、电压及信号频率，选择合适的线规、屏蔽密度及耐温等级，确保线材具备足够余量。
2. 优化焊接与连接工艺
确保焊点饱满牢固、端子连接可靠，避免虚焊或冷焊，从根源上降低接触电阻。
建议： 定期检查连接点，防止因氧化或松动引起的局部过热。
3. 合理布线与散热设计
避免线束靠近功率器件或发热源，保证良好的空气流通。
必要时可增加散热片、导热垫或绝缘隔热层，提高系统热管理水平。
4. 降低信号频率或采用分段传输
对于高频信号，尽可能缩短传输距离，或通过分段转接减少介质损耗。
5. 增设保护与隔热措施
在高温或高可靠性场景中，可在外层增加热缩管、耐高温绝缘套管，进一步提升线束的耐热与稳定性。
极细同轴线虽体积小巧，却承担着关键的信号传输任务。若在选型、焊接、布线或热管理上处理不当，极易导致发热甚至故障。因此，工程师在产品设计与调试阶段，应提前进行电气与热环境评估，科学匹配线规与材料，并优化连接结构与散热布局，以确保设备的长期稳定运行。
