医疗设备中极细同轴线束的屏蔽结构：单层、双层与三层的区别

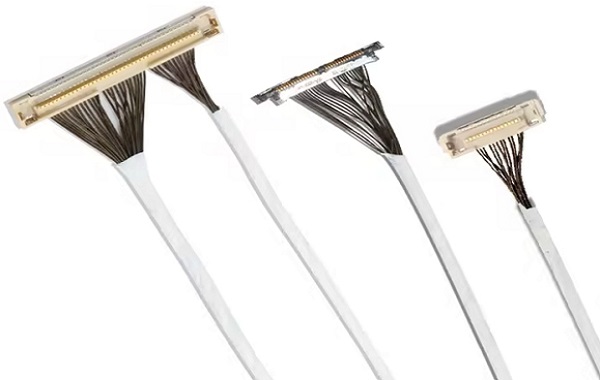

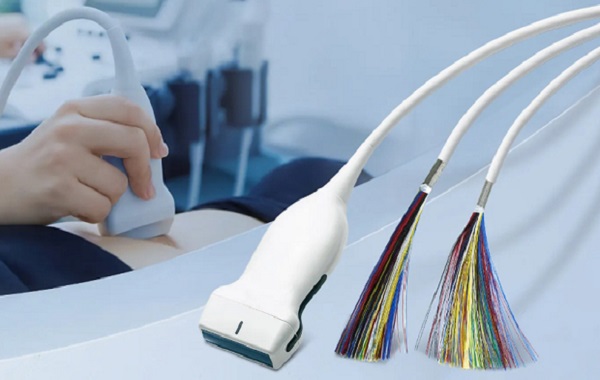

在医疗影像系统、内窥镜设备以及各类监测仪器中，极细同轴线束（micro coaxial cable）承担着关键的高频信号传输任务。医疗环境对信号完整性、抗干扰能力与稳定性要求极高，因此屏蔽结构是决定线束性能的核心因素。不同屏蔽层数对信号质量、柔性和成本都有显著影响，理解其差异有助于选择更适合的线束方案。

---

一、极细同轴线束的结构基础

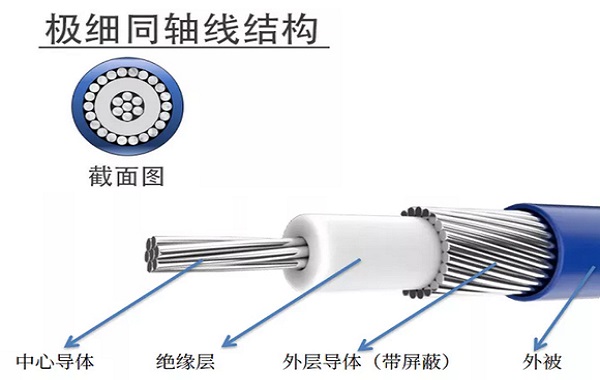

极细同轴线通常由中心导体、绝缘层、屏蔽层和外护套构成，具备直径小、柔性高、布线容易等特点。在医疗设备中，为了确保高速信号不受干扰，屏蔽层设计尤为重要。随着设备对分辨率、高带宽和极低误码率的需求提高，线缆的屏蔽结构也逐渐从单层向多层演进，以适应更严苛的电磁环境。

---

二、单层与双层屏蔽的对比与应用

单层屏蔽通常采用铜编织或金属箔结构，具备成本低、柔性好、布线容易等优势，适用于干扰环境较弱的一般医疗设备。但其覆盖率和抗干扰能力有限，在高频或复杂电磁场景中存在不足。

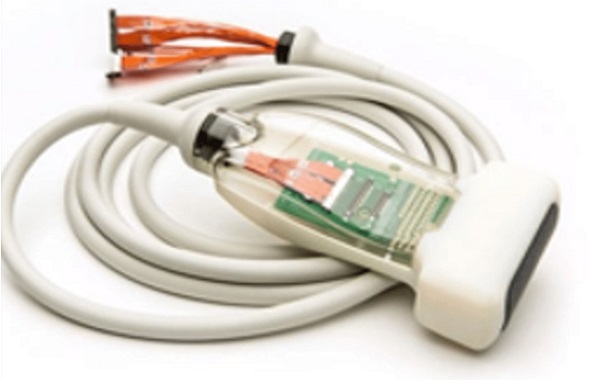

双层屏蔽结构则通常由“箔 + 编织”组合而成，箔层主要用于抑制高频干扰，编织层增强整体屏蔽强度。该结构在性能、柔性和成本之间取得良好平衡，因此广泛应用于内窥镜、高分辨率成像系统及高速传感器信号链路中，是医疗行业最常用的屏蔽方案。

---

三、多层屏蔽在高端医疗设备中的必要性

在部分高端医疗设备中，如高能量治疗平台、复杂影像链路或强电磁干扰环境中，会采用三层或以上的屏蔽结构。多层箔与编织交替设计可以显著提升抗干扰能力，使信号在极端条件下依然保持完整与稳定。虽然多层屏蔽会降低柔性、增加成本与加工复杂度，但在对信号质量要求极为苛刻的场景中，它是不可替代的高等级方案。

从单层到双层，再到三层及以上屏蔽，极细同轴线束在医疗设备中的应用各有侧重。单层屏蔽适用于一般信号环境；双层屏蔽兼顾性能与柔性，是当前医疗设备的主流选择；多层屏蔽则为要求最高的医疗系统提供极致的信号保护。在实际设计中，应结合设备的工作频率、安装环境和整体 EMC 要求选择合适的屏蔽结构，以确保信号传输的稳定性与可靠性。
