机器人视觉系统极细同轴线束抗干扰设计方案

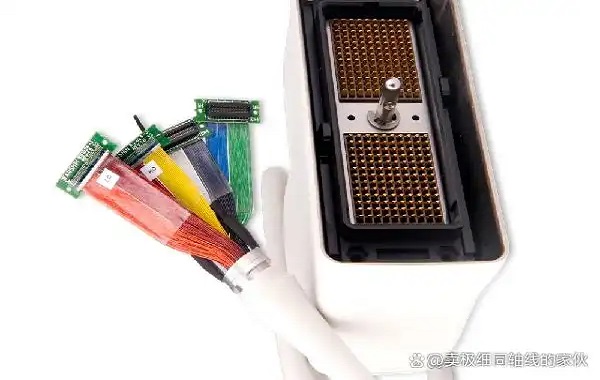

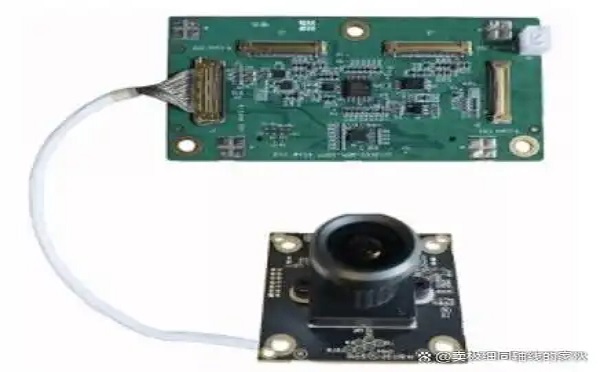

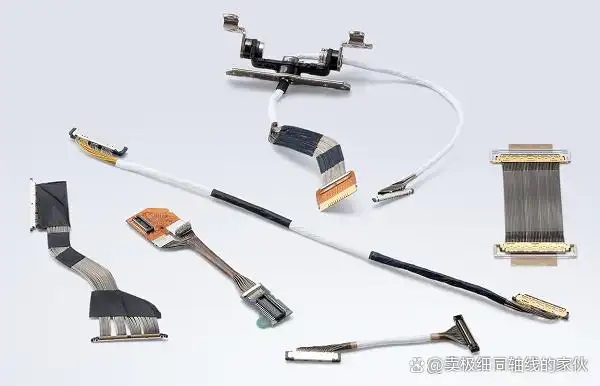

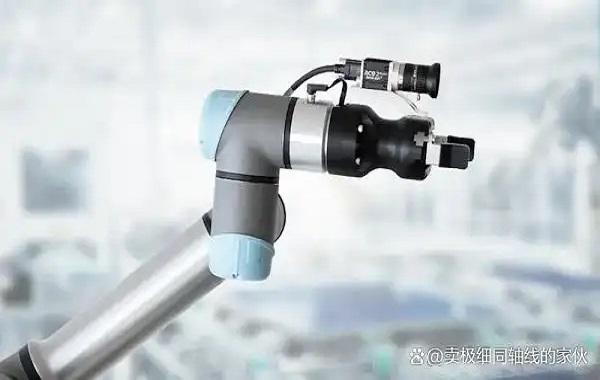

在现代机器人视觉系统中，摄像模组承担着获取高精度图像数据的核心任务，而极细同轴线束（Micro Coaxial Cable）则是高速信号传输的关键通道。由于线束结构微小、传输带宽高，其在复杂电磁环境下极易受到干扰，直接影响视觉系统的稳定性和图像质量。因此，如何通过设计手段保障信号完整性与抗干扰性能，是视觉系统可靠运行的关键环节。

---

一、信号完整性与外部干扰风险

极细同轴线束因尺寸微小、传输距离短，容易受到机器人内部电机、开关电源、无线模块等设备的电磁干扰。这些干扰可能导致信号畸变、图像丢帧或误码，严重影响视觉系统性能。因此，确保信号完整性是设计的首要任务。

---

二、全方位屏蔽与接地设计

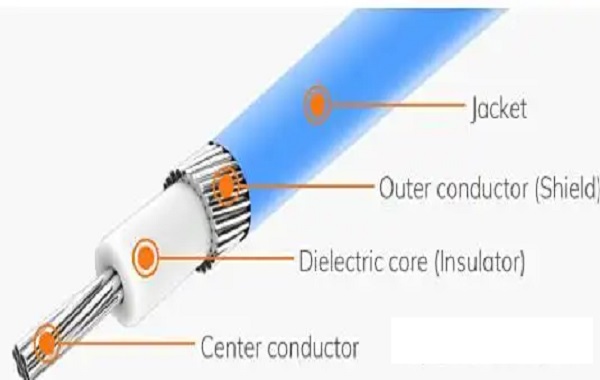

360°金属屏蔽是有效的抗干扰措施，通过外层屏蔽形成法拉第笼，防止外部电磁信号入侵并阻止线内信号泄露。屏蔽材料可选择铝箔、金属编织网或复合结构，兼顾柔性和屏蔽性能。屏蔽层需在设备机壳处可靠接地，并采用多点接地设计，以降低共模干扰，稳定系统电磁环境。

---

三、磁珠滤波与合理布线

在线束关键节点处，可加装铁氧体磁珠或滤波器，吸收高频共模噪声，为信号增加额外保护层。同时，应合理规划布线，避免与高功率电源线或伺服电机线并行或交叉，并控制弯曲半径，以防机械应力破坏屏蔽完整性，确保信号稳定。

---

四、差分匹配与验证测试

若摄像模组采用差分信号传输，需要确保P/N线长度匹配，避免内差时延造成电场不对称；良好的阻抗匹配可降低反射和串扰，提升传输质量。最终设计应通过EMC测试、频谱分析和屏蔽效能测量验证，确保极细同轴线束在复杂电磁环境下仍能实现高速、低误码、稳定图像传输。

---

通过360°屏蔽、可靠接地、磁珠滤波、合理布线与差分匹配等多维度设计，机器人视觉系统中的极细同轴线束能够在复杂电磁环境下实现高质量、低误码的图像传输，为机器人精密操作和智能应用提供可靠保障。
