极细同轴线束的屏蔽设计关键解析：提升高速信号稳定性的核心技术

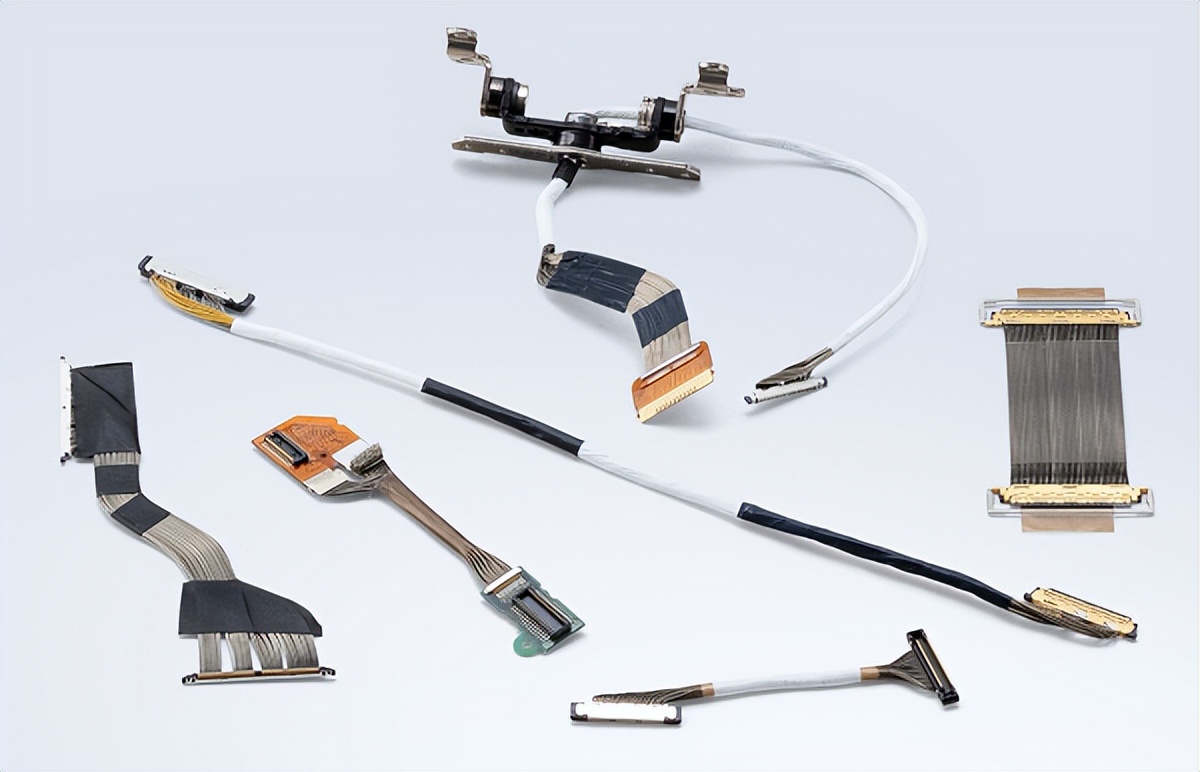

在高速信号传输领域，极细同轴线（Micro Coaxial Cable）凭借轻量化、柔性及优异的电气特性，被广泛应用于医疗影像、消费电子、汽车电子以及工业设备中。而为了确保高速差分信号的完整性，屏蔽结构的设计成为决定性能优劣的关键环节。

一、屏蔽的基本作用
屏蔽层的核心功能是抑制外部电磁干扰（EMI），并减少线束之间的串扰。对于直径微小、排布密集的极细同轴线来说，如果屏蔽不充分，高频信号极易受到干扰，导致信号畸变或误码率上升。因此，屏蔽设计不仅影响传输质量，更关乎系统整体的稳定性与可靠性。

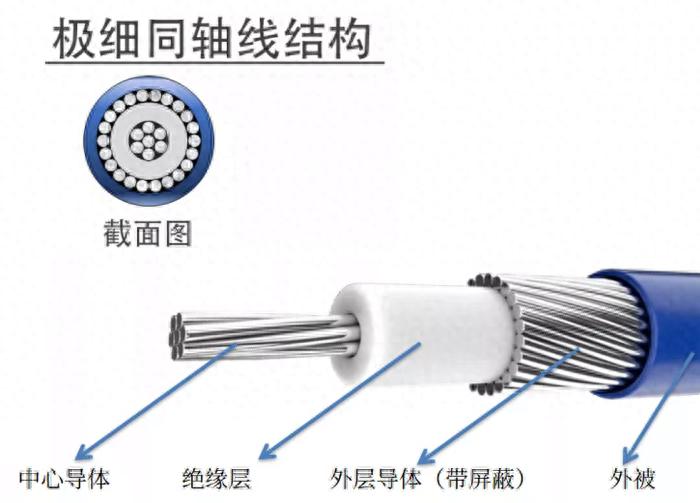

二、常见的屏蔽结构
（1）单层编织屏蔽：由金属丝编织而成，覆盖率较高，适用于中低频传输场景。

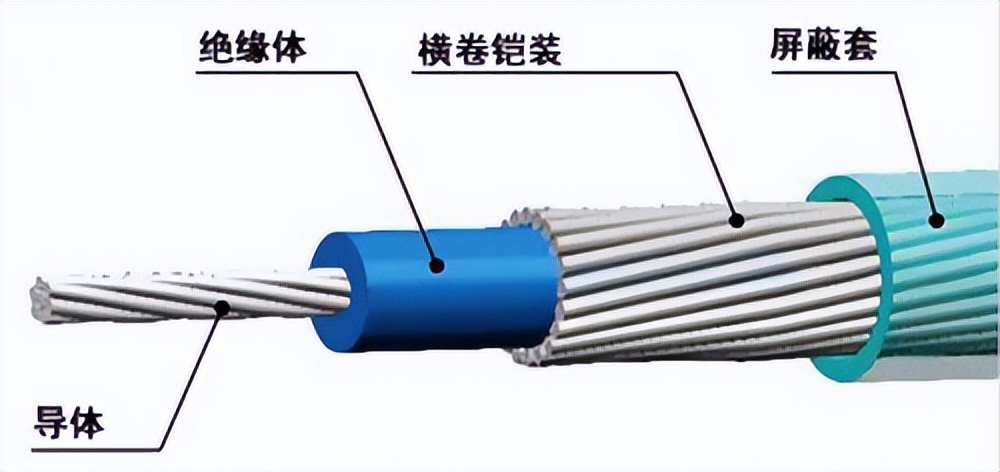

（2）铜箔+编织复合屏蔽：铜箔层提供接近全覆盖的电磁隔离效果，而编织层则增强机械强度与导电性能。
（3）多层屏蔽结构：在MIPI、LVDS、USB4等高速传输系统中，多层屏蔽能有效抵御复杂电磁环境影响，保证信号的高完整性。

三、极细同轴线束的特殊性
Micro coaxial cable 的线径通常仅有0.3mm至0.5mm，极大地考验了屏蔽设计的平衡性。设计者既要确保优良的电气性能，又需兼顾柔性与可加工性。过厚的屏蔽层会限制弯曲性能，而过薄则可能降低抗干扰能力。因此，在材料选用（如镀银铜丝）、编织密度及屏蔽层与护套结合工艺等方面，必须进行精细化优化，以实现性能与柔性的兼顾。

四、未来的发展趋势
随着医疗内窥模组、高清摄像头及平板显示设备的带宽需求不断增长，极细同轴线束的屏蔽技术正朝着“轻量化与高性能并行”的方向演进。新型纳米屏蔽膜、高密度编织及超薄金属涂层等新技术，将在保持柔性的同时进一步提升抗干扰能力，为下一代高速传输系统提供更稳定的信号保障。

屏蔽结构是极细同轴线束设计的核心环节之一，它直接决定了信号完整性与系统可靠性。合理的屏蔽设计不仅能显著提升传输质量，更能确保设备在复杂电磁环境下的长期稳定运行。
我们是【苏州汇成元电子科技】，专注于极细同轴线束的设计与制造，并持续分享高速信号传输的工程经验与应用案例。欢迎关注交流，共同探讨更高效的互连解决方案。如您有相关需求或希望进一步了解，欢迎联系：张经理 18913228573（微信同号）。
