从结构到抗干扰：极细同轴线束如何助力高速设备通过EMC测试

在高速、小型化电子设备中，极细同轴线束（Micro Coaxial Cable）是一种关键的信号传输介质。它不仅能支持高频率、高速率的数据传输，还与设备的 EMI/EMC（电磁干扰与电磁兼容）测试结果密切相关。下面将从结构特性、测试表现与设计挑战等方面，解析其在高速电子系统中的重要作用。

一、极细同轴线束的独特结构
极细同轴线束通常由中心导体、绝缘层、金属屏蔽层和外部护套组成。虽然尺寸远小于传统同轴线，但依然具备出色的阻抗一致性和信号传输性能。尤其是屏蔽层的应用，使其在抵抗外部电磁干扰和降低自身辐射方面表现优异。这种“内外双层防护”结构，让极细同轴线在 EMI/EMC 测试中，比普通排线具有更高的可靠性和稳定性。
二、极细同轴线在EMI/EMC测试中的优势
（1）抑制电磁发射：在发射测试中，极细同轴线束能有效降低高频信号外泄，避免线束充当“天线”，从而减少电磁辐射超标的风险。
（2）增强抗干扰能力：在抗扰度测试中，其屏蔽层可抵御外部电磁噪声，保持内部信号稳定，对于高速接口与射频模块尤为关键。
（3）保持信号完整性：在GHz级别高频传输下，极细同轴线束损耗小、阻抗控制精确，能有效保持信号波形清晰，减少反射与失真。

三、设计与应用中的挑战
尽管极细同轴线束在电磁兼容性能上表现突出，但若设计不当，也可能成为EMC问题的隐患：
（1）屏蔽不连续：若连接器端子或接地设计不良，屏蔽层可能出现“断点”，导致干扰泄露。
（2）机械可靠性不足：线材柔软、直径微小，若频繁弯折或受力不当，容易造成屏蔽层破损，影响EMI/EMC测试结果。
（3）阻抗匹配不佳：若线束与PCB或连接器间阻抗不匹配，会产生信号反射，增加辐射风险。
因此，在产品设计与选型阶段，应同步考虑屏蔽接地方式、阻抗匹配与结构防护等因素，才能充分发挥其电磁兼容性能。

四、典型应用场景

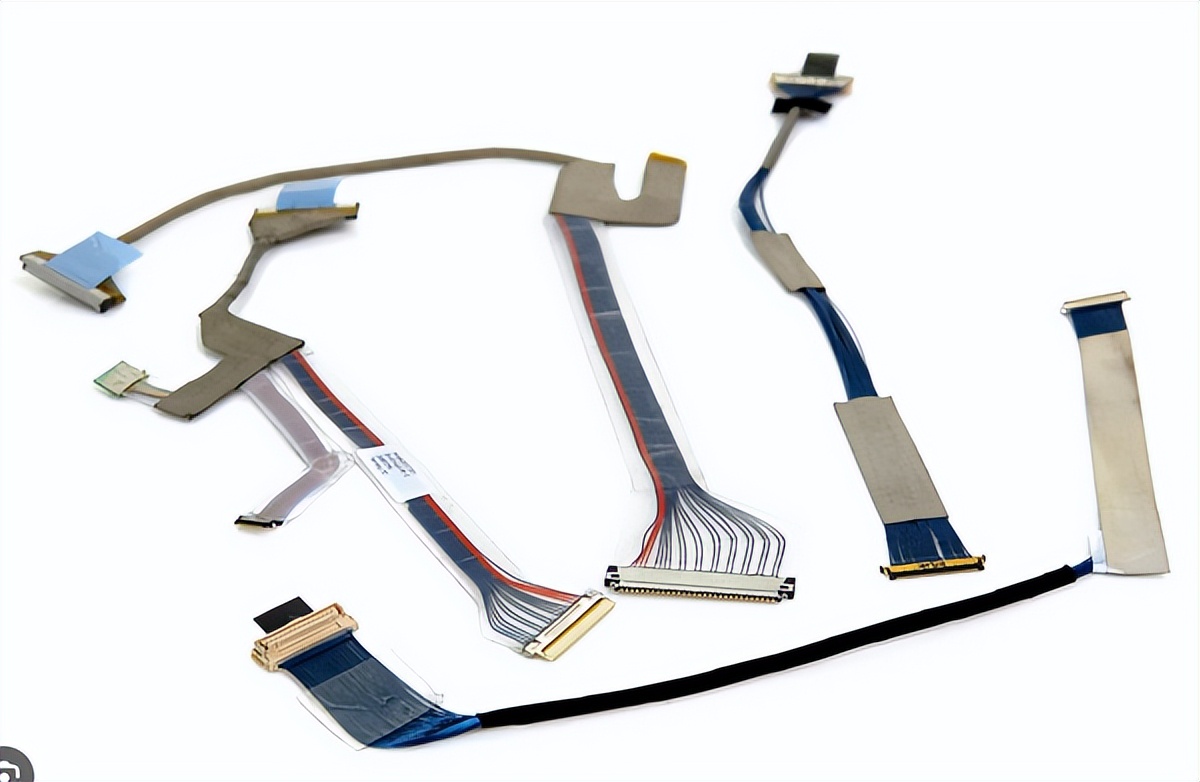

极细同轴线束广泛应用于手机摄像头模组、笔记本屏幕、AR/VR设备、无人机以及高速数据接口等领域。这些产品普遍具有结构紧凑、信号速率高的特点，而micro coaxial cable凭借小型化与高屏蔽效率，让设备更容易在有限空间内保持优异的电磁兼容表现，顺利通过测试。

总体来看，极细同轴线束以其精巧的结构、高效的屏蔽性能和稳定的高频特性，为现代电子设备的EMI/EMC合规提供了可靠支撑。然而，它并非“万能方案”——要获得理想效果，仍需在设计阶段细致考虑材料、连接、布线及测试配合，才能实现系统级的电磁兼容优化。
